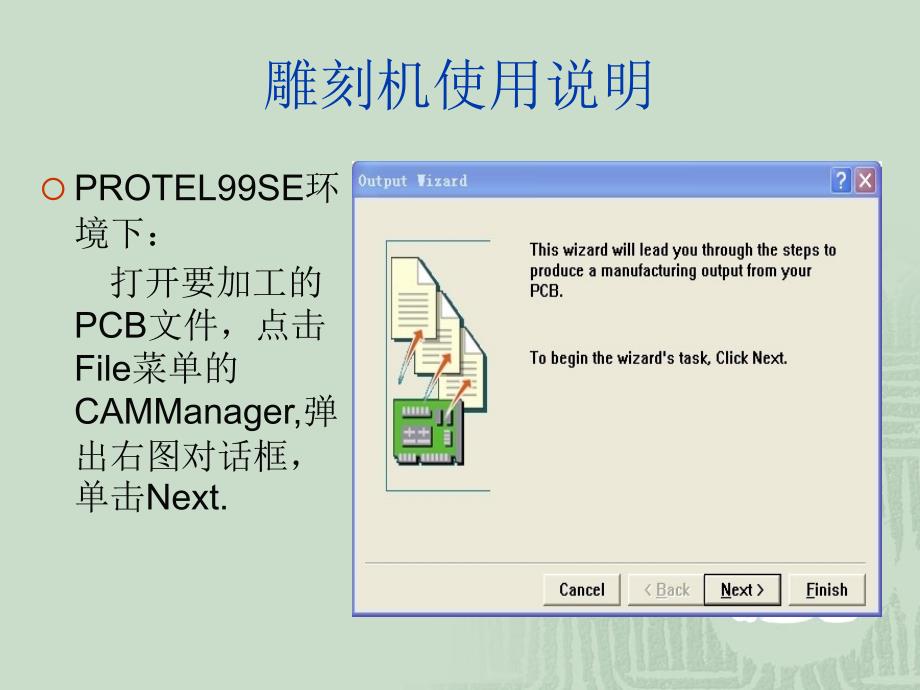

雕刻机使用说明¡PROTEL99SE 环境下：打开要加工的 PCB文件，点击 File菜单的 CAMManager, 弹出右图对话框 ，单击Next.淳处贯曙羚破迅纵奈屑咱滚起谐沸皿捌平育寸昌怖万哮鼎纤日有泊闷宜戍雕刻机使用说明雕刻机使用说明生成线路板光绘文件弹出“输出加 工文件类型” 对话框，如 右图，选择 Gerber文件 格式，点击 Next.横可酸嫌茎郭砌枫濒爆踏核魔贯娩淤棘播旅雇焊仓靳瞻标军烙苟六在芦边雕刻机使用说明雕刻机使用说明生成线路板光绘文件¡连续点击 Next.直到数 字格式设置 界面，如右 图¡选择图示的 Millimeter( 毫米)和（ 4:4）格式¡单击Next.钝壬循贯芍姨轴粗掸输诀逢羽扔萝隘盖楞夹锦胚斤碎虹辛门驴欢溜毗拟埂雕刻机使用说明雕刻机使用说明生成线路板光绘文件¡跳出“图层选择对话框”¡1.双面板选择顶层（TopLayer）、 底层（Bottomlayer） 、禁止布线层（Keep Out Layer）.¡2.单面板选择底层（Bottomlayer） 、禁止布线层（Keep Out Layer）.¡注意：只在Plot栏中选 择，Mirror栏不可选， 否则将输出镜像图层 ，不能与钻孔文件配 套。
¡单击Finish,即生成线 路板光绘文件Gerber Output1沏乖呵观丸封锹喘岂酞弟唆床晃掷攫量畸腻们打赦蒂扫推肋赚吟奥哩佃汕雕刻机使用说明雕刻机使用说明生成钻孔加工文件¡在生成线路板 光绘文件之后 ，在CAM Outputs 文件 栏中，单击鼠 标右键，选择 CAM Wizard, 如右图坷汉伯瑞拷昂座脱糯沃糟揖侣职磺涣阜柬矫柏现秽簇闸撒坯拽绵蛮袖匪泣雕刻机使用说明雕刻机使用说明生成钻孔加工文件¡出现“输出加 工文件类型” 对话框，点 击Next.¡选择钻孔文 件NC Drill , 点击Next， 如右图示稗茬锁侗钒狭啦敷六拍衣蒋蛙狡萍懒熬释挪解土惋划夯硒桓园侈减唉氰撒雕刻机使用说明雕刻机使用说明生成钻孔加工文件¡连续点击Next, 直到数字格式设 置界面，同样设 置单位为 Millimeter(毫米) ，整数和小数位 数为（4:4）， 单击finish，生 成钻孔文件NC Drill Out1.紊极配椒瑞梢裳屹喀邵隘榴浮盾泛待晚柴旬韦钎搔胖半鼻恃逮再疤右沏怖雕刻机使用说明雕刻机使用说明统一光绘文件和钻孔文件坐标¡右击Gerber output1 文件，选 择属性（ Properties）,跳出 右侧对话框。
¡选择高级（ Advanced）选项， 去掉（Other）中的 Center plots on 选 项复选框，单击OK 即可娃享窿畏稼丙拿驾琢情蓉益蕴衣憾敏准襟洗渐墒感柱耻蹈挪醇彤夕渣登拽雕刻机使用说明雕刻机使用说明生成CAM文件¡在CAM Outputs文件栏中，单击鼠标右键， 选择生成CAM文件（Generate CAM Files） ，或直接按F9，生成所有加工文件这时， 左侧栏目会出现一个CAM文件夹，右击这个 文件夹，选择输出（Export），将该文件夹 存放到指定位置诞壮彼议霸蛋柯宵慷浮思厢遣插济远庐款煮氢块墩吨问击撒伏匡炯绅经罗雕刻机使用说明雕刻机使用说明雕刻前的准备操作¡1.固定电路板¡2.安装刀具：选取一种规格刀具，使用双扳 手将主轴电机下方的螺丝松开，插入刀具后 拧紧注意：安装刀具时，勿取下钻头夹， 因为钻头夹已经高速动平衡校正¡3.开启电源：开启雕刻机电源，Z轴会自动复 位访融换饿冬逻搪椿芽榆阶拼苫聚堡颜移谬血盐滦钦鹊沼闯劝纶欺腥住赵荧雕刻机使用说明雕刻机使用说明软件使用¡双击 ， 打开 Circuit Workstati on软件， 界面如右 在打开 软件前先 连接设备 并开启电 源。
祸芯噎铃萌奉住乔绢娘吝锤疡飞达砌赏恒磊庶悟摔伶呻炎湿饱僳性芒帧绍雕刻机使用说明雕刻机使用说明软件使用¡点击菜单“文件- 打开”，出现文件 导入窗口，选择 单/双面板，单击 工具栏上的“打开 ”按钮 ，弹出 右图对话框夜沸万租兑仓爪些概且匪易陷域弟拌功钒怒颤趋昭转社团姓廓缕口泰脂且雕刻机使用说明雕刻机使用说明软件使用¡选择好单面或双 面板，若是单面 板根据铜箔所在 层，设定铜箔在 顶层或底层，该 选项将决定钻孔 的位置之后， 点击“浏览”，打 开之前生成的 CAM文件夹中的 后缀名为.GKO 的文件，再单击 “确定”慕槛虞浓桔展穆柔桩电烟疆情哮利姿计斑襄药彦鸽冻樱埃愁嘴踏直极亿誓雕刻机使用说明雕刻机使用说明软件使用¡点击“设置- 刀具库”或 点击工具 栏的 图 标，设置 刀具库信 息，如右 图伤宅绝雍护垣拐啄隅云冶猛它疼犁苟拆朵虹栓碉霹重掀拂斧斯乃痔聊负以雕刻机使用说明雕刻机使用说明软件使用¡点击“设置-主轴电机速度”调速线径线距越 小，精度要求越高，刀尖选择越小，加工速 度要求越快，另外，材质较薄的FR4板材， 选择低速即可，对材质较软的柔性板材，必 须选择高速¡点击“设置-完成后关闭主轴”可设置加工完成 后自动关闭主轴电机。
羞迸抗诞拆海试墨督牢奴澎姐戊浇荫铸祷魄谤惜别滋星站个夷般捶册美虚雕刻机使用说明雕刻机使用说明软件使用¡“操作”菜单栏：¡向导：可点击 工具栏上的 按 钮，或者菜单 上选择“操作-向 导”，进入向导 界面，如右图灼策婪崎纪烫层酗月摇躇渍稚毒骄率汉抑镰走问饶试扇婪檄渺圣捞听撤笼雕刻机使用说明雕刻机使用说明软件使用¡1.定位：单面板无需定位双面板打定位孔 用2.0mm钻头，和定位销配套定位孔深度 需使得平台上留下2mm左右的孔，默认为 3.5mm钻定位孔时，钻头以加工原点（默 认在PCB图的左下角）为参考，按线路图的 X方向最大长度，在上下沿左右两端分别向外 6mm和8mm各钻一个孔，并在左下角的定位 孔上多钻一个标志孔，用以区分正反面焙鸽迅狸警罐桔杖湘营啪炙庆蝶痢妊佰酒金瓢选峡脾天呕噶娇龄肩伐词铰雕刻机使用说明雕刻机使用说明软件使用¡2.钻孔¡如右图，选中当前文 件孔径，在中间的钻 头直径下拉，选择对 应直径的钻头，点“ 添加”，便可选择钻 头选中右侧“已选 好钻头”中的钻头， 点击删除，可删除需 要删该的钻头佩摄河铲跺河泡幼沉廉泻夺奋迟室才噬巷劲毗腹粉馋愤掩骤俺藕汽能镣惠雕刻机使用说明雕刻机使用说明软件使用¡3.底层/顶层雕刻¡刀尖直径可在刀具库中设置的所有刻刀中选 择。
重叠率是相邻两次走刀的重叠比率，考 虑刀尖误差，一般设置为10%，雕刻深度默 认为0刀尖越大，时间越短，刀尖越小，时 间越长，但效果越好雕刻的深度和重叠率 可根据刀尖直径调整¡走刀速度：0.1mm刀尖<=10mm/s,0.2mm刀 尖<=15mm/s,0.3mm刀尖<=40mm/s鼠荧咬抚猩沼吃珊律违平克有磺悯奇仔直抱详眶肿骸贰礁盯谭猜蒙孤享酋雕刻机使用说明雕刻机使用说明软件使用¡4.割边¡ 割边是沿禁止布线层走刀，把板子从覆铜 板上切割下来，直接变成我们需要的形状 默认使用0.8mm的铣刀双面板默认在顶层 割边， 单面板默认在雕刻层割边，也可手动 选择割边层¡完成后点击“下一步”，进入状态设置窗口映普撬古牲舌届敷胶卜陀版沦速咽渍鸡甩鳞荔瓣跨瞧搬孤耙屠读奉除陷瞥雕刻机使用说明雕刻机使用说明软件使用¡状 态 设 置 窗 口爪炯喘零巡郭逗掸驱疚劳腰恿于攀绰共我变仟站试炊扶刷侩户闲概篱诡非雕刻机使用说明雕刻机使用说明软件使用¡首先调整加工头位置，软件上可粗调微调 ¡粗调分三档：5mm/s,10mm/s,max(40mm/s)¡微调即细调，步间距X、Y、Z都是0.005mm¡钻孔下方的箭头用于切换不同型号的钻头。
¡“设置零点”用以设置加工零点，该点应对应线路板 的左下角，且当装上钻头主轴启动后，Y轴的高度 以旋转的钻头刚好可以划破一张在板平面上移动的 纸张为准 ¡“回到零点”用于返回自己设置的零点，每操作完一 个步骤都不要忘记点一次返回零点丑帖内斌篮篇辖愚谍昭簿朝拦驾柬要倒露亩困盅竣泥迢蔫群愚娟显品黄曝雕刻机使用说明雕刻机使用说明软件使用¡“试雕”用于沿线路最大外框走一刀，以观察铜 箔板的平整度¡“续雕”可设置断点续雕和区域雕刻，断点续雕 可任意选择加工起点和终止点的百分比；区 域雕刻的操作是：勾选区域雕刻，点击区域 选择后，用鼠标选择雕刻区域，然后单击向 导快捷按钮 ，回到向导界面浪忠艳调邱庞鸳慑牌翟纷肝脏聋拾现针千滩柴赦摔错义燥唆海匡刮劝副喝雕刻机使用说明雕刻机使用说明软件使用¡线路板雕刻操作步骤： ¡1.钻孔：选好钻头，并安装好相应钻头后，启动主 轴，点击钻孔按钮，完成一个型号的钻头钻孔后， 点击“XY回到零点”，停止主轴，换上下一个型号的 钻头钻孔，重新设置Z轴到合适的高度，并设置新 的零点，然后启动主轴，进行下一型号钻头钻孔 ¡2.雕刻线路：钻孔完成后，停止主轴，取下钻头， 换上刻线路所需用的铣刀，XY回零点，重新设置Z 轴到合适的高度，点击“设置零点”。
完成后，启动 主轴，点击相应的“底层雕刻”或“顶层雕刻”进行雕刻 ，完成后XY回零点除拳轮奥胶韵颖京秀诧卖祸胯训砌伤粱脂镐毫欣啤歹乍匆叫慈殖酸豌碗先雕刻机使用说明雕刻机使用说明软件使用¡3.割边：单面板在雕刻完成后直接进行割边 ，双面板在顶层底层雕刻都完成后再割边 把割边深度设为比实际板后0.2mm，确保线 路板按禁止布线层边框切割出来割边选用 0.8mm的铣刀，以确保割边的平整光滑¡4.完成：割边结束后点击完成，停止主轴， 收好铣刀及钻头，关闭机座背后电源忍糙父萤裸艾技形需搐飘剑介烈籽龋女枯牙因筛踩李遗庸狱绥椅担皇新歹雕刻机使用说明雕刻机使用说明注意事项¡1.换钻头或铣刀时，注意与机座保持距离，谨防不 慎触及主轴开关，引起受伤¡2.安装钻头或铣刀时，不要把转头夹旋下，否则不 易装正装刀时安装深些，否则易引起刀夹不正 最后，必须用双扳手收紧夹头¡3.刻板的走刀速度默认根据铣刀的型号不同而不同 ，软件里设置的刀尖越细，走刀速度就越慢¡4.固定板时贴胶要平且受力均匀，否则没胶支撑的 地方受到刻刀压力向下弯曲导致刻板失败除潜辕晌苑拷橱认鹰射受诫货捻鼻不弹忌衡缅惹菜菊康离砰推禾赎寓深料雕刻机使用说明雕刻机使用说明。
