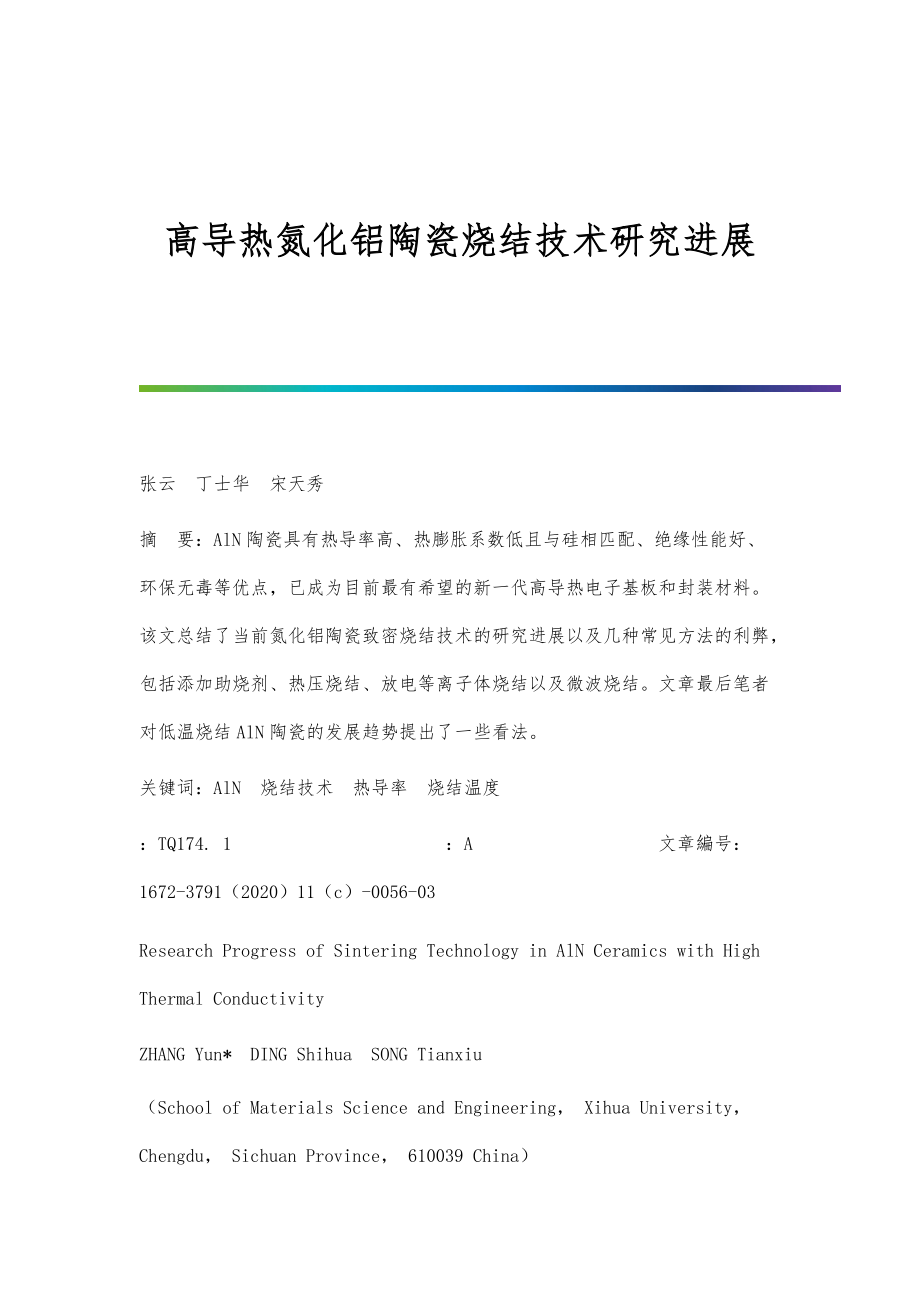

高导热氮化铝陶瓷烧结技术研究进展 张云 丁士华 宋天秀摘 要：AlN陶瓷具有热导率高、热膨胀系数低且与硅相匹配、绝缘性能好、环保无毒等优点，已成为目前最有希望的新一代高导热电子基板和封装材料该文总结了当前氮化铝陶瓷致密烧结技术的研究进展以及几种常见方法的利弊，包括添加助烧剂、热压烧结、放电等离子体烧结以及微波烧结文章最后笔者对低温烧结AlN陶瓷的发展趋势提出了一些看法关键词：AlN 烧结技术 热导率 烧结温度：TQ174. 1 ：A 文章編号：1672-3791（2020）11（c）-0056-03Research Progress of Sintering Technology in AlN Ceramics with High Thermal ConductivityZHANG Yun* DING Shihua SONG Tianxiu（School of Materials Science and Engineering， Xihua University， Chengdu， Sichuan Province， 610039 China）Abstract： AlN ceramic has many merits， such as high thermal conductivity， low thermal expansion coefficient， excellent insulation performance， green non-toxic， and so on. It has become the most promising electronic substrate and packaging material because of the high thermal conductivity. This article introduces the research progress of sintering technology in AlN ceramic， the advantages and disadvantages of several common methods， including adding sintering aids， hot-press sintering， spark plasma sintering， and microwave sintering. Finally， opinions on the development tendency of the AlN ceramics sintered at low-temperature are given.Key Words： AlN; Sintering technologies; Thermal conductivity; Sintering temperature元器件越来越小型化、集成化、大功率化，因散热性能不佳而导致芯片过热甚至烧毁，已成为微波集成电路最主要的失效形式。
散热性能良好的基板和封装材料是保证器件可靠性和稳定性的重要前提BeO热导率性能虽然优异，但其生产原料昂贵，且制备过程中有毒，长时间吸入会引起慢性铍肺病AlN陶瓷的理论热导率可达320 W/mK，与BeO相当，并且原料价格便宜它还具有热膨胀系数低且与硅相匹配，优良的绝缘性能，低介电常数和介电损耗小，环保无毒等特点，已成为目前最理想的新一代基板和电子封装材料世界范围内普遍认为AlN陶瓷取代BeO是科技发展的必然趋势1 AlN陶瓷存在问题AlN稳定结构为六方纤锌矿，属于P63mc点群空间氮化铝属于共价化合物，其热传导是依靠晶格振动来实现晶格振动的能量是量子化的，热传导可以看作连续性的非谐振弹性波通过声子或热能与声子相互作用的量子来传播氧与AlN有较强的亲合力，它会固溶到AlN的点阵中，近而形成铝空位晶格呈现出非谐性，影响散射声子，引发热导率恶化另外，AlN熔点大于2 200 ℃，原子自扩散系数小，难以致密烧结，气孔会降低声子平均自由程尽管氮化铝的理论热导率较为理想，但由于杂质和缺陷的存在使实际产品的热导率远达不到理论值要想提高热导率，两个关键难题必须解决：一是降低氧杂质原子的存在;二是实现致密烧结。
该文对AlN陶瓷烧结技术研究方面取得的成果进行了综述，并就低温烧结发展趋势提出了一些看法2 AlN陶瓷烧结技术进展2.1 添加助烧剂对于陶瓷致密烧结，添加助烧剂无疑是最为经济、有效的方法AlN陶瓷可选用的烧结助剂有CaO、Li2O、B2O3、Y2O3、CaF2、CaC2以及CeO2等[1]这些材料在烧结过程发挥着双重作用，首先与表面的Al2O3结合生成液相铝酸盐，在粘性流动作用下，加速传质，晶粒周围被液相填充，原有的粉料相互接触角度得以调整，填实或者排出部分气孔，促进烧结同时助烧剂可与氧反应，降低晶格氧含量纯氮化铝在1 900 ℃保温8 h后，气孔的存在使热导率仅为114 W/mK加入4 wt.%的Y2O3后，该参数提高至218 W/mK通过多组元协同作用，可近一步实现AlN陶瓷低温烧结比如Dy2O3-CaF2为助烧剂，陶瓷烧结温度能降至1 800 ℃，热导率保持在169 W/mK而以Dy2O3-Li2O-CaO、Y2O3-CaO-Li2O三元物为助烧剂，1 600 ℃均可致密，但热导率分别为163 W/mK、135 W/mK还有以MgO-CaO-Al2O3-SiO2玻璃为助烧剂，可热导率不及原来1/2[2]。
科技资讯2020年33期科技资讯的其它文章社会主义核心价值观渗透政治课教学的实践对策探究“互联网+”环境下的高职数字媒体应用技术专业教学模式研究与实践新时期下数学课程线上教学的几点思考航拍测量技术在高标准农田建设项目中的应用研究新媒体视角下提升高职院校德育教育的研究新时代背景下高职院校教师课堂教学能力提升的创新性探究 -全文完-。
