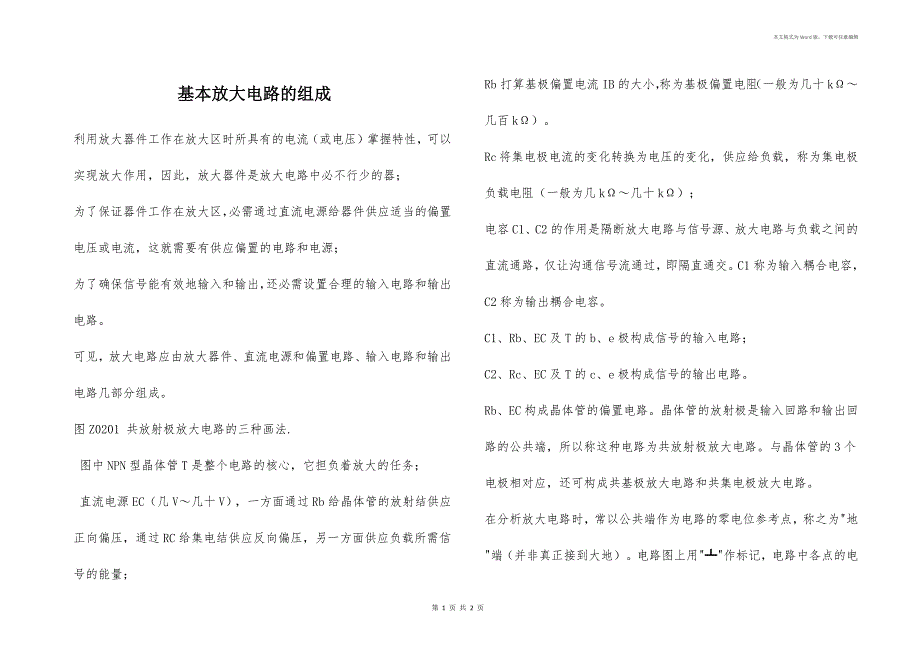

本文格式为Word版，下载可任意编辑基本放大电路的组成 利用放大器件工作在放大区时所具有的电流（或电压）掌握特性，可以实现放大作用，因此，放大器件是放大电路中必不行少的器；为了保证器件工作在放大区，必需通过直流电源给器件供应适当的偏置电压或电流，这就需要有供应偏置的电路和电源；为了确保信号能有效地输入和输出，还必需设置合理的输入电路和输出电路可见，放大电路应由放大器件、直流电源和偏置电路、输入电路和输出电路几部分组成图Z0201 共放射极放大电路的三种画法. 图中NPN型晶体管T是整个电路的核心，它担负着放大的任务； 直流电源EC（几V～几十V），一方面通过Rb给晶体管的放射结供应正向偏压，通过RC给集电结供应反向偏压，另一方面供应负载所需信号的能量； Rb打算基极偏置电流IB的大小，称为基极偏置电阻（一般为几十kΩ～几百kΩ）Rc将集电极电流的变化转换为电压的变化，供应给负载，称为集电极负载电阻（一般为几kΩ～几十kΩ）；电容C1、C2的作用是隔断放大电路与信号源、放大电路与负载之间的直流通路，仅让沟通信号流通过，即隔直通交C1称为输入耦合电容，C2称为输出耦合电容C1、Rb、EC及T的b、e极构成信号的输入电路；C2、Rc、EC及T的c、e极构成信号的输出电路。
Rb、EC构成晶体管的偏置电路晶体管的放射极是输入回路和输出回路的公共端，所以称这种电路为共放射极放大电路与晶体管的3个电极相对应，还可构成共基极放大电路和共集电极放大电路在分析放大电路时，常以公共端作为电路的零电位参考点，称之为"地"端（并非真正接到大地）电路图上用"┻"作标记，电路中各点的电压都是指该点对地端的电位差电压参考正方向规定为上"+"下"－"电流参考正方向规定为流入电路为正，流出电路为负（与双口网络规定相同）画电路图时常采纳图Z0201中电子电路的画法综上所述，基本放大电路有4个组成部分、3种基本电路形式（或称为组态），在构成详细放大电路时，无论那一种组态，都应遵从下列原则：（1）必需保证放大器件工作在放大区，以实现电流或电压掌握作用；（2）元件的支配应保证信号能有效地传输，即有uI时，应有uo输出；（3）元件参数的选择应保证输入信号能得到不失真地放大，否则，放大将失去意义以上3条原则也是推断一个电路是否具有放大作用的依据第 1 页 共 1 页。
