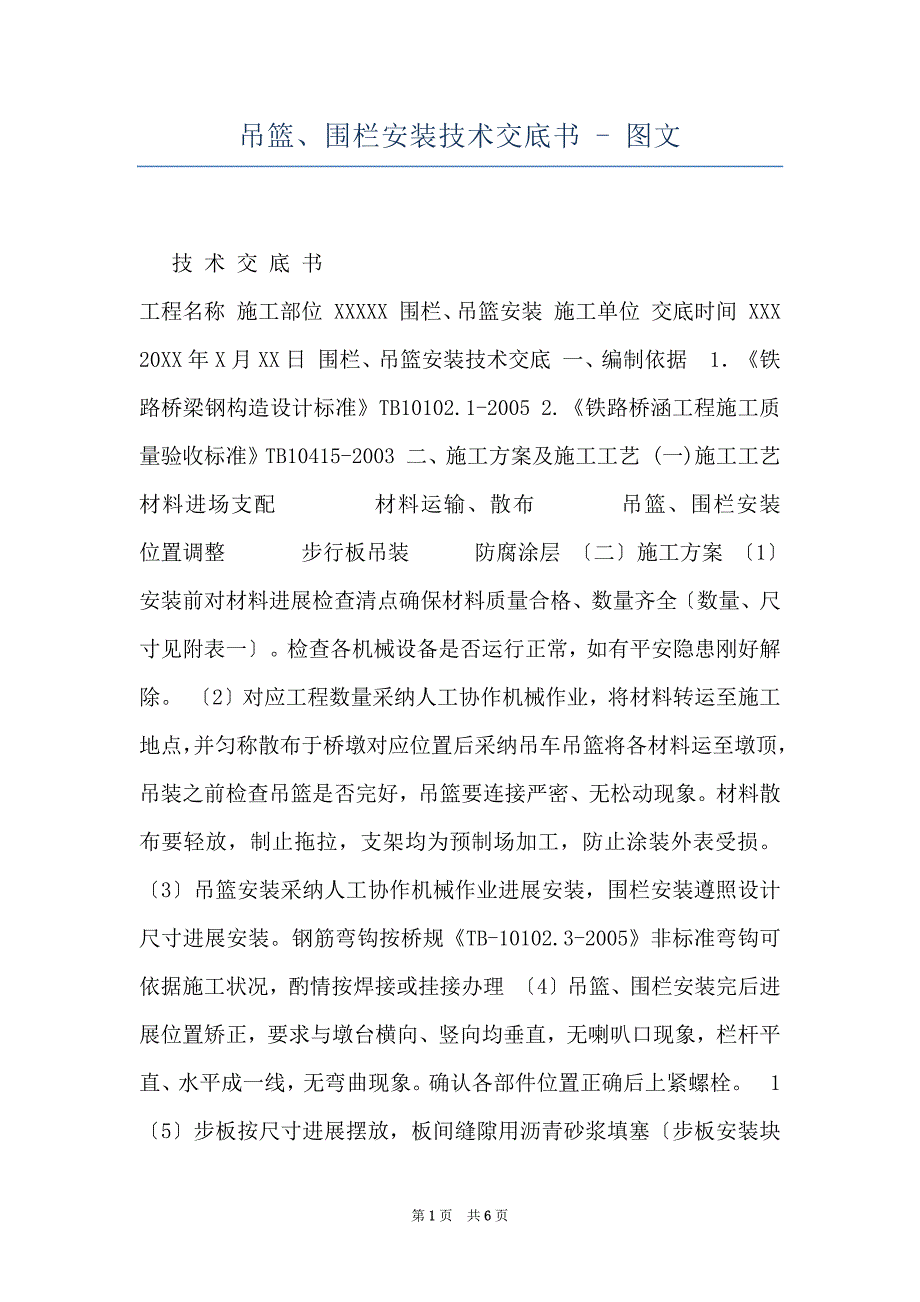

吊篮、围栏安装技术交底书 - 图文 技 术 交 底 书 工程名称 施工部位 XXXXX 围栏、吊篮安装 施工单位 交底时间 XXX 20XX年X月XX日 围栏、吊篮安装技术交底 一、编制依据 1．《铁路桥梁钢构造设计标准》TB10102.1-2005 2.《铁路桥涵工程施工质量验收标准》TB10415-2003 二、施工方案及施工工艺 (一)施工工艺 材料进场支配 材料运输、散布 吊篮、围栏安装 位置调整 步行板吊装 防腐涂层 〔二〕施工方案 〔1〕安装前对材料进展检查清点确保材料质量合格、数量齐全〔数量、尺寸见附表一〕检查各机械设备是否运行正常，如有平安隐患刚好解除 〔2〕对应工程数量采纳人工协作机械作业，将材料转运至施工地点，并匀称散布于桥墩对应位置后采纳吊车吊篮将各材料运至墩顶，吊装之前检查吊篮是否完好，吊篮要连接严密、无松动现象材料散布要轻放，制止拖拉，支架均为预制场加工，防止涂装外表受损 〔3〕吊篮安装采纳人工协作机械作业进展安装，围栏安装遵照设计尺寸进展安装钢筋弯钩按桥规《TB-10102.3-2005》非标准弯钩可依据施工状况，酌情按焊接或挂接办理 〔4〕吊篮、围栏安装完后进展位置矫正，要求与墩台横向、竖向均垂直，无喇叭口现象，栏杆平直、水平成一线，无弯曲现象。
确认各部件位置正确后上紧螺栓 1〔5〕步板按尺寸进展摆放，板间缝隙用沥青砂浆填塞〔步板安装块数见附表二〕步行板安装前应留意检查步行板质量，对有裂纹、棱角破损紧要、规格尺寸等不符合要求的，不得安装安装时应留意步行板正反面，不得倒面放置 〔6〕全部钢料外漏局部均按《铁路钢桥爱护涂装》〔GB/T1527-2004〕第V套防腐体系进展防腐除锈处理在进展防腐处理前，须先外表清洁焊渣，再遵照防腐涂装程序匀称涂装 三、质量验收标准 〔1〕吊篮要求与墩台横向、竖向均垂直，无喇叭口现象 〔2〕栏杆平直、水平成一线，无弯曲现象 〔3〕步行板连接严密、无松动现象 〔4〕外漏钢料爱护涂装完整，无漏涂和涂抹不匀称现象 四、平安留意事项 〔1〕施工负责人应对全体人员进展现场平安教育 〔2〕施工操作人员在上岗前需充分休息，严禁饮酒，不应连续疲惫作业如有违反，马上停顿其所担当的职务 〔3〕墩台施工为高空作业，施工人员必需系好平安套、带平安帽，吊车作业区域内需设置警示标记 〔4〕机械设备作业人员和高空作业人员需经过专业培训，持证上岗 〔5〕工程施工地点两侧应安置施工作业标，提示工程运输车辆前方施工，加强眺望 〔6〕用撬棍调整步行板，制止人站在步行板上进展调整，以防坠落。
〔7〕高空作业时，应将手持工具、小型材料等放在工具袋内，严禁工具袋由高空吊下或运用破损的工具袋 〔8〕高空作业全部的材料和工具应用绳索或起重工具传递，不行投掷2 〔9〕严禁在高空作业台架及其他设施上打闹跑跳，在风雪霜冻后，应刚好清理，并采纳必要的防滑措施 附表一： 直(曲〕线桥墩L=24、32m围栏材料表〔中间柱、转换柱〕 名称规格 单位 长度〔m) 数量 圆钢Φ20 根 1.200 10 圆钢Φ16 根 7.500 6 圆钢Φ20 根 1.350 12 圆钢Φ16 根 0.870 2 圆钢Φ16 根 2.200 2 直(曲〕线桥墩L=24+32m围栏材料表〔中间柱、转换柱〕 名称规格 单位 长度〔m) 数量 圆钢Φ20 根 1.500 6 圆钢Φ16 根 5.500 2 圆钢Φ20 根 1.700 6 圆钢Φ16 根 7.700 6 圆钢Φ20 根 1.550 10 圆钢Φ16 根 0.870 2 直(曲〕线桥墩L=24、32m围栏材料表〔锚柱〕 名称规格 单位 长度〔m) 数量 圆钢Φ20 根 1.200 12 圆钢Φ16 根 7.500 6 圆钢Φ20 根 1.350 8 圆钢Φ16 根 0.870 4 直〔曲〕双线实体桥墩L=24、32m吊篮材料表〔单侧〕 括号外为32m跨的数量括号内为24m跨的数量 J为两围栏内侧距离，K为中间标准段的步板个数 单名称规格 位 长度〔m) 数量 支架竖直角钢∠75*75*8 根 0.936 K+4 支架水平角钢∠63*63*6 根 0.1015 K+4 支架斜支角钢∠50*50*5 根 0.770 K+4 立柱角钢∠50*50*5 根 0.800 K+4 挡板角钢∠63*63*6 根 0.200 2(K+5) U型螺栓Φ20〔带双螺母〕 根 0.820 K+4 踏梯圆钢Φ16 根 0.960 2 栏杆圆钢Φ16〔带螺母〕 根 J+0.092 2 斜扶手圆钢Φ16 根 1.400 23 端栏杆圆钢Φ16 端栏杆圆钢Φ16 端栏杆预埋圆钢Φ16 U型螺栓内埋圆钢Φ16 步板垫板口180*6*180 固定立柱螺栓Φ16〔带螺母〕 架梁横移角钢∠45*45*5 直〔曲〕双线实体桥墩L=24+32m吊篮材料表〔单侧〕 括号外为32m跨的数量括号内为24m跨的数量 J为两围栏内侧距离，K为中间标准段的步板个数 单名称规格 位 长度〔m) 数量 支架竖直角钢∠75*75*8 根 0.936 K+4 支架水平角钢∠63*63*6 根 0.1015 K+4 支架斜支角钢∠50*50*5 根 0.770 K+4 立柱角钢∠50*50*5 根 0.800 K+4 挡板角钢∠63*63*6 根 0.200 2(K+5) U型螺栓Φ20〔带双螺母〕 根 0.820 K+4 踏梯圆钢Φ16 根 0.960 4〔2〕 栏杆圆钢Φ16〔带螺母〕 根 J+0.092 2 斜扶手圆钢Φ16 根 1.400 2 端栏杆圆钢Φ16 根 0.975 2 端栏杆圆钢Φ16 根 0.785 2 端栏杆预埋圆钢Φ16 根 0.300 2 U型螺栓内埋圆钢Φ16 根 0.200 2(K+4) 步板垫板口180*6*180 块 K+2 固定立柱螺栓Φ16〔带螺母〕 个 0.040 2(K+4) 架梁横移角钢∠45*45*5 根 0.500 4 直〔曲〕线双线空心桥墩吊篮材料表〔每侧〕 括号外表示线间距4m≤S≤4.5m，〔〕内表示线间距4.5m≤S≤5m，[]内表示线间距5m≤S≤5.5m 端栏杆圆钢Φ16 根 0.743 2 端栏杆圆钢Φ16 根 0.917 2 斜扶手Φ16 根 1.335 2 踏梯圆钢Φ22 根 0.960 4 垫板口75*6*80 块 6 水平支架角钢∠63*63*6 根 0.711 2 支架斜角钢∠50*50*5 根 0.770 6 垂直支架角钢∠75*75*8 根 0.946 6 8.766水平支承角钢∠75*75*8 根 〔9.266) 2 [9.766]根 根 根 根 块 个 根 0.975 2 0.785 2 0.300 2 0.200 2(K+4) K+2 0.040 2(K+4) 0.500 4 4 水平支架角钢∠63*63*6 立柱角钢∠50*50*5 挡板角钢∠63*63*6 悬臂端角钢∠63*63*6 Φ20螺母 Φ16螺栓〔带母〕 Φ16螺母〔栏杆用〕 U型螺栓Φ20 栏杆圆钢Φ16 U型螺栓内分布钢筋Φ16 端栏杆预埋圆钢Φ16 移梁铁环Φ20 根 根 根 根 个 个 个 根 根 根 根 根 1.095 4 0.800 6 0.200 2 0.946 2 12 0.040 12 4 0.820 6 8.79 〔9.29) 2 [9.79] 0.200 12 0.300 2 1.258 2 附表二： 直〔曲〕双线实体桥墩L=24、32m步行板尺寸表 改变段两围栏内中间标准改变段的顶帽长的长度N6Φ20U型线间距〔m) 侧距离J段的个数步板长度度〔mm〕 F值螺栓个数 值〔mm) K值 L值〔mm〕 〔mm〕 S≤4.6 10600 8600 4 531 511 8 4.6＜S≤5.1 11101 9101 4 1031 1011 8 注：当L=511时为A型步板，当L=1011mm时为B型步板，当L=1345mm时为C型步板 直〔曲〕双线实体桥墩L=24+32m步行板尺寸表 改变段两围栏内中间标准改变段的顶帽长的长度N6Φ20U型线间距〔m) 侧距离J段的个数步板长度度〔mm〕 F值螺栓个数 值〔mm) K值 L值〔mm〕 〔mm〕 S≤4.6 10600 8600 4 531 511 8 4.6＜S≤5.1 11101 9101 4 1031 1011 8 注：当L=511时为A型步板，当L=1011mm时为B型步板，当L=1345mm时为C型步板 直〔曲〕线双线空心墩步板用量表 设进人洞侧 不设进人洞5 IV型固定步板 32块 34块 36块 V型活动步板 3块 3块 3块 侧 IV型固定步板 35块 37块 39块 交底人/时间 复核人/时间 接收人/时间 6本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第6页 共6页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页。
