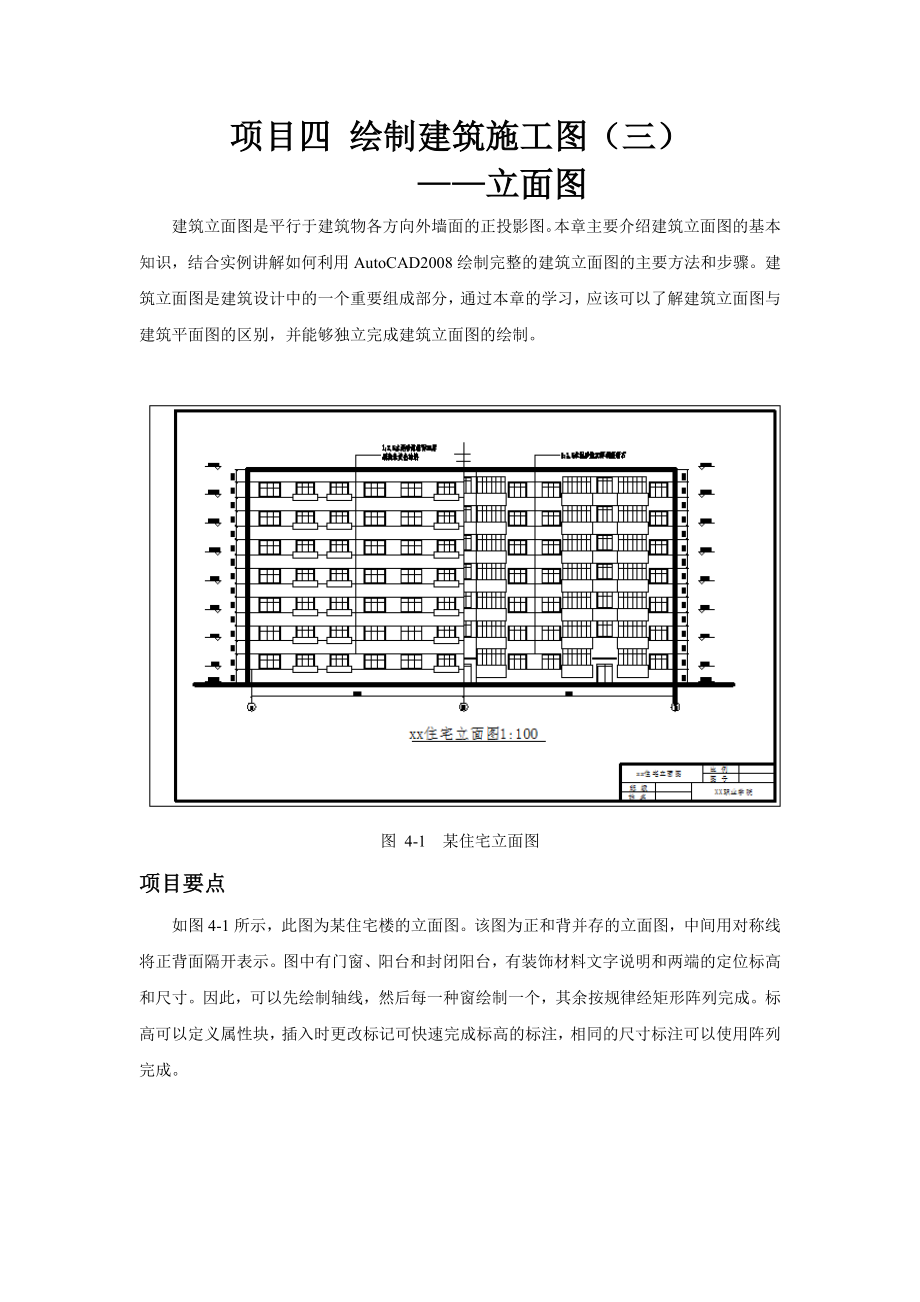

项目四 绘制建筑施工图（三） ——立面图建筑立面图是平行于建筑物各方向外墙面的正投影图本章主要介绍建筑立面图的基本知识，结合实例讲解如何利用AutoCAD2008绘制完整的建筑立面图的主要方法和步骤建筑立面图是建筑设计中的一个重要组成部分，通过本章的学习，应该可以了解建筑立面图与建筑平面图的区别，并能够独立完成建筑立面图的绘制图 4-1 某住宅立面图项目要点如图4-1所示，此图为某住宅楼的立面图该图为正和背并存的立面图，中间用对称线将正背面隔开表示图中有门窗、阳台和封闭阳台，有装饰材料文字说明和两端的定位标高和尺寸因此，可以先绘制轴线，然后每一种窗绘制一个，其余按规律经矩形阵列完成标高可以定义属性块，插入时更改标记可快速完成标高的标注，相同的尺寸标注可以使用阵列完成任务一 确定绘图内容及流程一、识图1．建筑立面图的形成和作用建筑立面图是建筑物在与建筑物立面平行的投影面上投影所得的正投影图建筑立面图主要用来表达建筑物的外部造型、门窗位置及形式、墙面装饰材料、阳台、雨篷等部分的材料和做法建筑立面图是建筑施工中控制高度和外墙装饰效果的技术依据2．建筑立面图的命名在建筑施工图中，立面图的命名一般有三种方式,如图4-2。
1）以建筑物墙面的特征命名：通常把建筑物主要出入口所在墙面的立面图称为正立面图，其余几个立面相应的称为背立面图、侧立面图2）以建筑物的朝向来命名：如东立面图、西立面图、南立面图、北立面图3）以建筑两端定位轴线编号命名：如①-⑦立面图，F-A立面图国标规定，有定位轴线的建筑物，宜根据两端轴线编号标注立面图的名称图 4-2 立面图命名示意图3．建筑立面图的绘制内容及要求（1）图名、比例 建筑立面图的比例应和平面图相同根据国家标准《建筑制图标准》规定：立面图常用的有1：50、1：100和1：2002）建筑物立面的外轮廓线形状、大小3）建筑立面图定位轴线的编号在建筑立面图中，一般只绘制两端的轴线，且编号应与平面图中的相对应，确定立面图的观看方向定位轴线是平面图与立面图间联系的桥梁4）建筑物立面造型5）外墙上建筑构配件，如门窗、阳台、雨水管等的位置和尺寸 （6）外墙面的装饰外墙表面分格线应表示清楚，用文字说明各部位所用面材及色彩外墙的色彩和材质决定建筑立面的效果，因此一定要进行标注7）立面标高在建筑立面图中，高度方向的尺寸主要使用标高的形式标注，主要包括建筑物室内外地坪、各楼层地面、窗台、阳台底部、女儿墙等各部位的标高。
通常，立面图中的标高尺寸，应注明在立面图的轮廓线以外，分两侧就近注写注写时要上下对齐，并尽量位于同一铅垂线上但对于一些位于建筑物中部的结构，为了表达更清楚起见，在不影响图面清晰的前提下，也可就近标注在轮廓线以内8）详图索引符号建筑物的细部构造和具体做法常用较大比例的详图来反映，并用文字和符号加以说明，所以凡是需绘制详图的部位，都应该标上详图的索引符号，具体要求与建筑平面图相同二、绘图流程1．绘制地平线、定位轴线、各层的楼面线（这些线其实是不可见的，只是为了以后绘制门窗洞口时有个参考的标准）、建筑外墙轮廓等2．绘制立面门窗洞口、阳台、楼梯间，墙身及暴露在外墙外面的柱子等可见的轮廓一并画出3．绘出门窗、雨水管、外墙分割线等立面细部4．标注尺寸及标高；绘制索引符号及书写必要的文字说明等内容5．插入图框，完成全图任务二 立面图中主要建筑构、配件的绘制一、新知识点1.【点】的调用方式①菜单栏：【绘图】→【点】②工具栏：【绘图】→③命令行：POINT(PO)2．设定点的大小与样式在利用AutoCAD绘制图形时，经常需要绘制一些辅助点来准确定位，在完成图形后再删除它们下面来介绍【点】的绘制方法AutoCAD既可以绘制单独的点，也可以绘制等分点和等距点，在创建点之前要设置点的样式和大小，然后再绘制点。
选择【格式】→【点样式】命令，弹出如图 4-3“点样式”对话框 所示的“点样式”对话框，在该对话框中可以完成点的样式很大小的设置图 4-3 “点样式”对话框〖提示〗 一个图形文件中，点的样式是一致的，一旦更改了一个点的样式，除了被锁住或者冻结亲的图层上的点，其余所有点都会发生变化，但是将该图层解锁或者解冻后，点的样式和其他图层一样都将发生变化2．绘制单点或多点在【绘图】→【点】→【单点】或者【多点】命令（区别在于一次命令能够输入一个点或者多个点），即可在指定的位置单击鼠标创建对象，或者输入点的坐标绘制多个点，具体的坐标输入方法即为之前介绍的三种坐标输入方法3．绘制定数等分点AutoCAD提供了“等分”命令，可以将已有图形按照一定的要求等分1）绘制定数等分点，就是将点或者块沿着对象的长度或周长等间隔排列选择【点】→【定数等分】命令或输入DIVIDE命令后，在系统提示下选择要等分的对象，并输入等分的线段数目，就可以在图形对象上绘制定数等分点了可以绘制定数等分点的对象包括圆、圆弧、椭圆、椭圆弧和样条曲线具体操作过程参见立面图窗户的绘制2）绘制定距等分点，就是按照一定的间距绘制点在“绘图”菜单中选择【点】→【定距等分】或者输入MEASURE命令，在系统的提示下输入点的间距，即可绘制出该图形上的定距等分点，为在圆上绘制定距等分点的结果。
命令行提示如下：命令: _measure启动【定距等分】功能选择要定距等分的对象:选择对象指定线段长度或 [块(B)]: 指定第二点可输入数值也可用两端点示意长度2．【构造线】（1）【构造线】调用方式：①菜单栏：菜单栏：“绘图”→“构造线”②工具栏：工具栏：“绘图”→ ③命令行：命令行：XLINE(XL)（2）命令说明① 构造线仅用作绘图辅助线，最好将其集中绘制在某一图层上，将来输出图形时可以将该图层关闭，这样辅助线就不会被打印输出了② 构造线命令绘制的辅助线可以用修剪、旋转等编辑命令进行编辑〖注意〗 用修剪命令进行修剪时，仅修剪构造线的一边，该对象变为射线；修剪两端才能将构造线变为直线3．拉伸（1）【拉伸】调用方式：①菜单栏：“修改”→“拉伸”②工具栏：“修改”→ ③命令行：STRETCH(ST)（2）命令说明【拉伸】命令可以拉伸对象中选定的部分，没有选定的部分保持不变在使用“拉伸”命令时，图形选择窗口外的部分不会有任何改变；图形选择窗口内的部分会随图形选择窗口的移动而移动，但也不会有形状的改变，只有与图形选择窗口相交的部分会被拉伸所以使用【拉伸】命令时，若所选图形对象全部在交叉框内，则移动图形对象，等同于【移动】命令。
具体操作方法参见立面图窗户绘制过程〖注意〗 能被拉伸的图形对象有：线段、弧、多段线和轨迹线、实体和三维曲面，而文本、块和圆不能被拉伸宽线、圆环、二维填充实体等可对各个点进行拉伸，其拉伸结果可改变这些形体的形状〖技巧〗 当绘制完得图形发现尺寸有误的时候可以考虑使用【拉伸】命令对整个图形进行修改4.【打断】（1）【打断】调用方式：①菜单栏：“修改”→“打断”②工具栏：“修改”→ ③命令行：BERAK(BR)（2）命令说明【打断】命令用于打断所选的对象，即将所选的对象分成两部分，或删除对象上的某一部分，该命令作用于直线、射线、圆弧、椭圆弧、二维或三维多段线和构造线等打断”命令将会删除对象上位于第一点和第二点之间的部分第一点是选取该对象时的拾取点或用户重新指定的点，第二点即为选定的点如果选定的第二点不在对象上，系统将选择对象上离该点最近的一个点将圆和圆弧进行断开操作时，一定要按逆时针方向进行操作，即第二点应相对于第一点的逆时针方向，否则可能会把不该剪掉的部分剪掉如图4-4 所示图 4-4“打断点”选择示意图单击按钮，命令行提示如下：命令:_break选择对象:启动【断开】命令指定第二个打断点或[第一点(F)]:选择需要打断的对象指定第一个打断点：P1点取P1点指定第二个打断点：P2点取P2点二、窗体窗体是立面图上用的最多的元素之一，在建筑立面图中，窗户反映了建筑物的采光状况。
在绘制窗户之前，应观察该立面图上共有多少种窗户这里先详细介绍本项目中几种窗的绘制方法，然后介绍其他几种常见窗的样式1．本立面图中的窗体绘制方法从建筑物立面图上可以看出，这栋建筑物有三种固定式窗（如图4-3中的a、b、c），分别可以用矩形和偏移命令绘制，由于三种窗体的样式相同，高度相同，仅宽度不同，绘制窗户的时候可以利用原有的工作进行修改，不必每种都重新绘制另外，此图中的窗户布置有规律，不易混淆，所以窗户和窗洞可以一起绘制出来1）窗户尺寸与样式如图4-5 所示：图 4-5 窗体尺寸示意图（2）绘图步骤：以图4-5中a图（2100×1500窗户）为例第一步：选择门窗作为当前层，如图4-6所示：图 4-6 “门窗”当前层第二步：绘制一个长2100，宽1500的矩形，作为窗洞命令: _rectang启动矩形工具指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:绘图区内选择任意点指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @2100,1500使用相对坐标，坐标之前不要忘记加“@”第三步：使用偏移工具完成窗框绘制，如图4-7命令:_offset 启动偏移工具当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0默认设置指定偏移距离或[通过(T)/删除(E)/图层(L)]<通过>: 60输入两矩形之间距离选择要偏移的对象，或[退出(E)/放弃(U)]<退出>:选择窗洞矩形指定要偏移的那一侧上的点，或[退出(E)/多个(M)/放弃(U)]<退出>:光标放置矩形内侧图4-7 完成的窗框第四步：利用点的定数等分辅助完成窗扇的绘制。
首先利用分解工具将内框矩形分解为直线；然后将内框的水平方向和竖直方向分别三等分，具体步骤如下：选择【格式】→【点样式】命令，弹出点样式对话框，选择一个合适样式（只要在图中可显示出即可）如选择绘图菜单中的【点】→【定数等分】将窗框的水平线三等分，命令行提示如下：命令: _divide启动点的定数等分功能选择要定数等分的对象:选择窗框水平线输入线段数目或 [块(B)]: 3输入总的线段数窗框的竖直线三等分与水平线的三等分基本一样，只是在选择定数等分的对象时有所区别，在这里不再详细复述完成后如图4-8所示图 4-8定数等分之后将对象捕捉设置中的“节点”选中如图4-9所示这样才能捕捉到定数等分的点图 4-9“对象捕捉设置”对话框利用【直线】命令绘制窗线，此时建议将状态栏的按钮打开，这样可以在画直线的同时捕捉到交点，如图4-10所示否则，需要画出直线之后找到交点再进行修剪才可以完成图 4-10 利用极轴捕捉交点按照样图绘制完所有直线后，将所有“点标记”删除，然后根据工程图的规范要求将窗洞加粗，利用特性工具栏将选择对象的线宽设置为0.3，如图4-11所示完成的窗体绘制效果如图4-12图4-11 利用特性工具栏设置外框线宽图4-12 完成的窗体绘制〖提示〗如果想显示加粗后的效果需要打开状态辅助栏中的按钮。
图4-3中其它窗体“b”和“c”。
