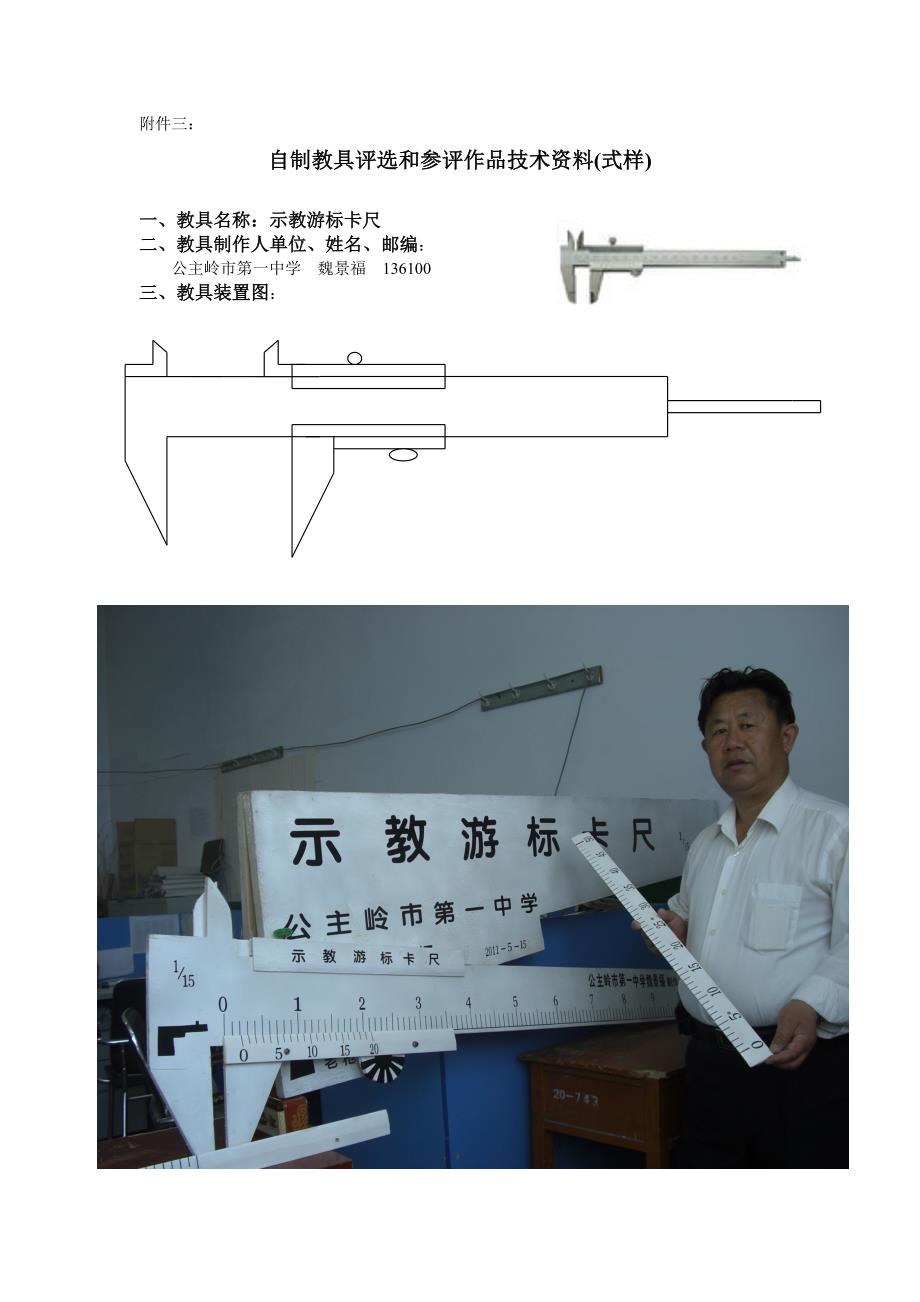

附件三：自制教具评选和参评作品技术资料自制教具评选和参评作品技术资料(式样式样)一、教具名称：示教游标卡尺一、教具名称：示教游标卡尺 二、教具制作人单位、姓名、邮编二、教具制作人单位、姓名、邮编： 公主岭市第一中学 魏景福 136100 三、教具装置图三、教具装置图：四、仪器的特点及用途四、仪器的特点及用途 1、 特点：此教具突出特点是大气，坐在教室最后一排的学生都能看清楚而且游标 尺有三种分度法（十分度、二十分度和五十分度）可以随意调换非常方便让 学生练习读数更是十分方便的………………………. 2、 用途：用于“练习使用游标卡尺”的教学用它向学生讲解游标卡尺的原理，并 用它让学生练习读数………………………. 五、制作材料五、制作材料 胶合板、乳白胶、八分铁钉、玻璃钮、合页、螺丝、白铅油、黑铅油 六、制作方法六、制作方法 1、选用优质的胶合板，将实际的游标卡尺按 1:15 的比例放大 2、在胶合板上画出各个部件，用锯子分割胶合板 3、用乳白胶粘贴，有些部件要用八分铁钉强化 4、刻划主尺刻度和游标尺刻度 5、组装各个部件 6、制作尺箱 七、使用方法七、使用方法本教具的使用方法与实际游标卡尺完全相同。
可以测内径、外径和深度附：附：本教具是本人于 1989 年设计并制作，二十几年来一直用于教学，深受同行 们喜爱这次为了参加评比，重新进行了喷涂，并且更换了三根游标尺下面 是原来的教具照片。
