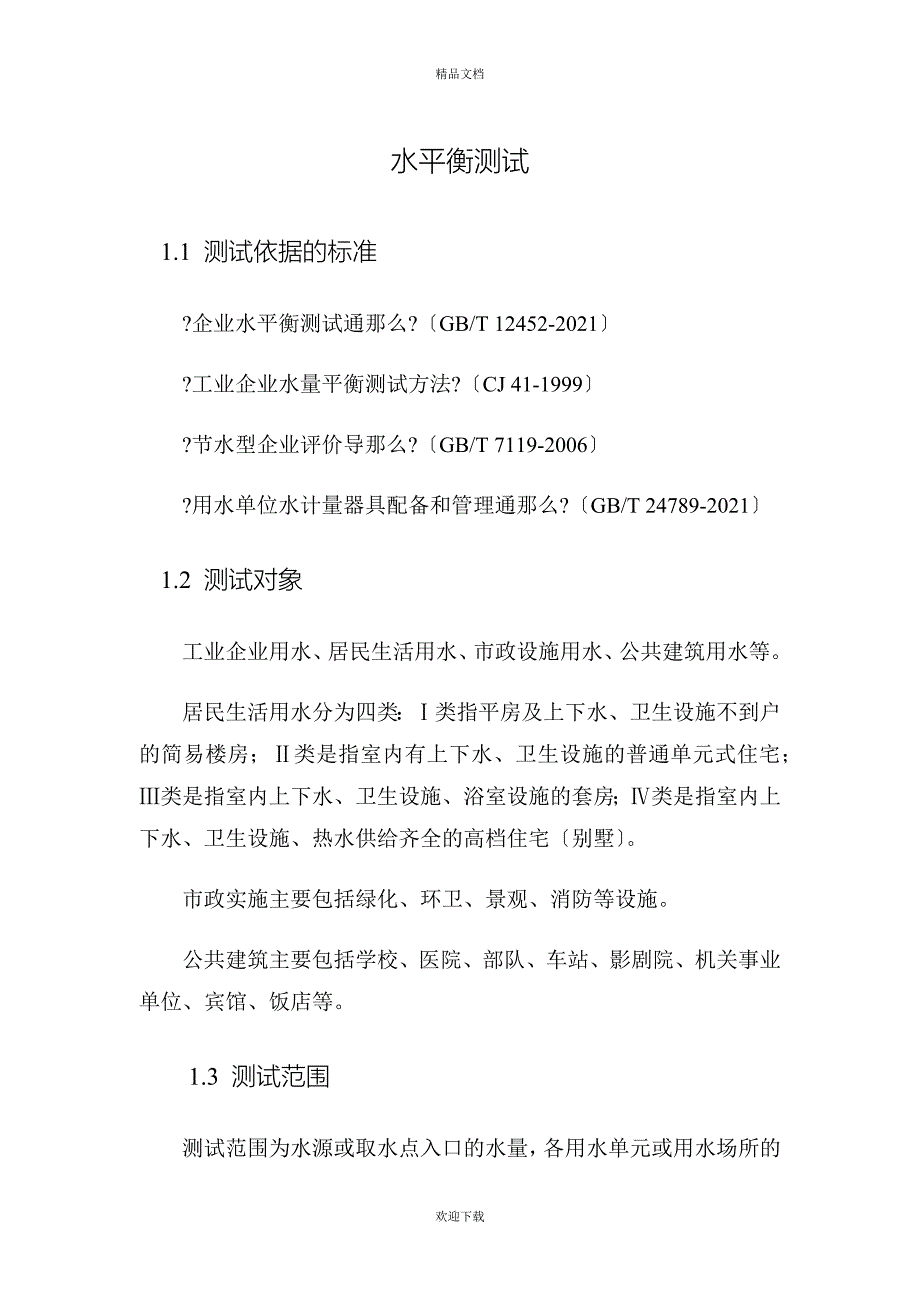

精品文档水平衡测试1.1 测试依据的标准?企业水平衡测试通那么?〔GB/T 12452-2021〕?工业企业水量平衡测试方法?〔CJ 41-1999〕?节水型企业评价导那么?〔GB/T 7119-2006〕?用水单位水计量器具配备和管理通那么?〔GB/T 24789-2021〕1.2 测试对象工业企业用水、居民生活用水、市政设施用水、公共建筑用水等居民生活用水分为四类：Ⅰ类指平房及上下水、卫生设施不到户的简易楼房；Ⅱ类是指室内有上下水、卫生设施的普通单元式住宅；Ⅲ类是指室内上下水、卫生设施、浴室设施的套房；Ⅳ类是指室内上下水、卫生设施、热水供给齐全的高档住宅〔别墅〕市政实施主要包括绿化、环卫、景观、消防等设施公共建筑主要包括学校、医院、部队、车站、影剧院、机关事业单位、宾馆、饭店等1.3 测试范围测试范围为水源或取水点入口的水量，各用水单元或用水场所的用水量，循环水系统的循环水量及其它用水系统的用水量1.4 测试工程1、水平衡测试工程测试工程包括：总用水量Vt、新水量Vf、重复利用水量Vr、耗水量Vco、排水量Vd、漏溢水量V1等必要时，还应测试水温、水压、水质参数、环境参数等2、水平衡测试检查工程检查工程包括：1〕各用水单位是否建立完整的用水技术档案；2〕各用水单位是否有专人对用水技术档案进行管理，并对档案进行不断更新；3〕各用水单位的计量器具配备是否齐全、完好，是否在检定周期内；4〕各用水单位输水设备、用水设施及配套的电机不得使用国家明令淘汰的设备。
用水技术档案主要包括：用水节水的相关规章、制度；各种水源〔自来水、地下水、地表水及其他水源〕的水量、水质和水温参数；供水、排水管网图；水表配备系统图；供水、用水、排水日常记录台账及相关汇总表格；近年用水节水技术改造情况；近年来水平衡测试文件1.5 测试方法1、获得水量参数数值的方法水量参数可采用统计历史数据、引用设备参数和实际测试水量等途径获得〔1〕统计历史数据对于用水档案齐全，历史耗用水量和排水量等水量的水表计量值稳定、记录完整的单位用户，可以通过对历史数据的数值统计得到水量参数如果当前用水情况与历史用水情况发生变化时，水量参数应当进行合理修正，否那么应采用其他方法获取水量参数〔2〕引用设备参数对于用水量稳定、运行正常的用水设备，可引用设备的用水定额值等参数设备运行工况与额定工况不符的不能引用设备参数〔3〕实际测试实际测试是最能真实反映当前水量参数的方法，具备测试条件或者可以创造测试条件时，应当首先采用实际测试获得水量参数测试时，可以根据测试水质和现场条件，采用水表计量或采用超声波流量计等计量，还可采用容积法、重量法计量2、实测水量的要求实测水量时应考虑工业生产、居民生活和社会效劳等受作息时间、节假日和季节的影响，选择有代表性的时段进行水量测试。
对于单位用户整体〔一级用水单元〕而言，测试工作应中选择在有代表性的月或季内进行所有次级用水单元的测试工作都必须在上一级用水单元的代表性时段内再选择适合本级用水单元的代表性时段进行，即不同的次级用水单元的测试期可能不一致季节性或间歇性用水单元以正常运行时的一周作为测试期根本单元的各类水量都必须包含在测试期内每次实测水量的用水时间为48~72小时每24小时记录一次，共取3~4次测试数据供、排水管线要明确，只有供、排水管网明确，才能摸清水的来龙去脉，便于安装测试设备，测出可靠的数据1.6 使用的仪器设备表3.6-1 测试仪器一览表仪器设备名称型号技术指标设备编号证书编号测量范围准确度等级/不确定度超声波流量计MFLO-2000H1级双路温度记录仪L93-2-40~100℃±0.5℃秒表便携式多参数测定器CZC51.7 检测操作步骤与内容1.7.1 测试步骤水量平衡测试工作的全过程可以分为七个阶段，具体如下表所示对于以往开展过水量平衡测试的用户，如果以往测试报告中的根底资料仍然可以使用的，原那么上可以不再重复对该局部的调查工作表3.7-1 水量平衡测试工作步骤序号工作阶段工作内容工作成果一准备阶段组织准备测试机构和用户分别安排工作人员技术准备用户档案资料，测试器材与设备二调查阶段用户概况用水特征，人口，效劳类型、规模，产品、产量、产值，历史用水、节水资料。
水源用水水源情况调查表管网给排水管网平面图，标明管道材质、管径、建设年代，用水设备与用水计量仪表的位置生产工艺工艺特征，先进性水平，产值水平，耗水指标用水设备设备名称、数量、型号，用水定额，分布位置计量仪表现状仪表位置，计量范围；仪表配备齐全程度与完好程度，缺乏仪表的位置三核查计量阶段制定方案划分不同层次的用水单元，确定测试时段，选择水量测试点位置，拟定水量计量方法，准备计量仪器完善计量安装或更换水表使其符合测试要求不具备水表安装条件的，落实其它计量方法；绘制水量计量网络图四实测阶段现场测试采集水量数据，填写水量明细表五数据整理阶段汇总计算计算各种水量和用水合理性指标的数值六研究报告阶段分析评价评价用水合理程度，指出存在问题措施建议用水管理和用水工艺整改方案七成果验收阶段评审验收测试报告书评审，用户用水合理性评审1.7.2 工作内容1、准备阶段为了确保测试工作的顺利进行，首先与被测单位进行沟通对接，建立测试联络人员，明确测试范围，测试要求，测试时间其次要抽调专人编制水平衡测试工作方案，明确任务及职责分工测试方案主要包括：组织机构设立，参加人员，测试日程安排，人员分工，明确测试方法，测试工程，测试仪器等。
2、根底情况调查〔1〕单位用户根本情况调查调查内容包括用水特征、用水人数、效劳类型、效劳规模，生产的产品、产量、产值，历年用水量、用水单耗等〔2〕水源调查包括水源类型〔自来水、自备井水、地表水、海水、回用水等〕；水源用途〔用于生产、日常效劳、职工生活或居民生活等〕；取水能力；水源设施〔水表的规格、数量，取水泵型号和额定流量、扬程〕；水源水质；水温等〔3〕给排水管网调查包括管径、走向及埋深，蓄水池、加压设备、水塔，水表井，主要用水点和用水设施的名称和位置；各建筑物、构筑物的名称及平面位置；绘制单位用户给水管网平面图和系统图〔4〕用水设备和设施调查查清各类用水和节水设备、设施的名称、型号、数量以及所属的用水单元；各用水设备、设施中水的主要用途、额定用水量；设备、设施工况特点、年运行小时数；计量仪表配备情况〔5〕工艺流程调查生产工艺及其用水情况，工艺流程图3、核查水表配置情况及其准确性1〕水表配备要求原那么上要求所有用水单元和用水设备都应装表计量，尤其是每日〔24小时〕新水量到达10m3以上的用水单元必须安装水表按照不同水表的计量区域在单位用户内部的覆盖范围，水表可以分为不同的计量等级〔1〕一级计量水表单位用户取用新水量的计量水表称为一级计量水表。
一级计量水表的配备率、完好率均应为100%〔2〕二级计量水表安装在单位用户一级水表之后，用于计量次级用水单元用水量的水表称为二级计量水表二级计量水表的配备率、完好率也应到达100%〔3〕三级计量水表安装在二级计量水表之后，用于计量再次级用水单元用水量的水表称为三级计量水表三级用水单元各主要用水点，以及每天用水量超过10m3的用水设施必须安装计量水表根据实测需要可以安装更多级别的水表2〕核查水表配备情况及运行情况按照水表配备要求及用水单位的实际情况，对用水单位的水表配备情况进行核查并统计，实地查勘水表的运行情况对缺少计量的用水单元和运行偏差较大的水表，建议企业配备或更换相应等级的水表，满足用水计量的要求3〕校验水表对用水单位的水表进行校验对一级计量水表全部校验，对二级和三级计量采用抽检方式进行校验选择用水量较大的、用水时间较长的用水单元的水表，投入运行时间久的水表为主要抽检对象，抽检率不低于20%对抽检不合格或对测试结果影响较大的水表登记，测试时应采用超声波流量计进行计量4〕绘制水表计量网络图将各级水表的前后关系、供水范围、水表编号等内容用图表的形式简明地标示出来4、水量测试〔1〕用水单元水量测试每个用水单元须测试其新水量Vf、循环水量Vcy〔V´cy〕、串联水量Vs〔V´s〕、耗水量Vco、排水量Vd、漏失水量V1等参数。
在有代表性的工况条件下，连续测定3次，每次24小时，取3次测试结果的平均值新水量、循环水量、排水量一般采用水表或流量计测试，排水量也可采用容积法测试如果循环管网没有条件安装水表和流量计的，可以采用循环水泵的额定流量与水泵实际工作时间的乘积推算得到耗水量较难实际测定，一般采用推算的方法，即在掌握了其它输入水量和输出水量之后，根据输入水量与输出水量平衡的原理计算得到对于供水管网漏溢水量的测试，可采用静态测试法或动态估算法静态测试法是保持管网内的正常压力〔≥0.2MPa〕，停止各用水单元的用水，通过观察各级计量水表的读数测定供水管道的漏溢水量这种方法准确率高，但完全停止用水的情况很难实现对于不能停止用水的单位用户，可以采用动态估算法具体是保持管网内正常压力和正常用水工况，观察上下两级水表的水量，上级水表的数值之和减去下级水表水量数值之和，当其差值大于上级水表水量之和的5%时，其超出局部可近似认为是供水管网的漏溢水量出现这种情况时应暂停测试，查找原因，待问题解决后再进行测试，并将测漏记录及计算结果附于报告中水量测试的考前须知：①根本用水单元的输出水量中只有排水量或耗水量，或其中一项水量可以忽略不计时，可以认为输出水量与输入水量相等。
当排水量和耗水量同时存在时，必须对其中一种水量进行实际测定②职工浴室和公共卫生间的输出水量只计排水量③绿化、茶炉输出水量只计耗水量④空调机的冷冻水、锅炉的热水不得计做循环水量⑤在水质净化处理或加工水的产品〔如特殊需要的水或蒸汽〕等过程中发生的设备、设施之间的水量传递不得计做串联水量⑥为减少因计量时间不统一而造成的误差，所有计量水表的抄读应该在尽可能短的时间内完成，而且应该选择在用水低峰期读数对于同一处计量水表，每次抄读应该在同一时间完成⑦采用容积法、流速法、堰测法测定水量时，每天应测定三次，取其平均值作为一次的测试结果〔2〕水量参数的统计水量参数以划分的用水单元为统计单位，从最根本的用水单元开始，不同层次的用水单元分别统计相同层次用水单元的排水量、耗水量、漏溢水量、循环水量、串联水量均按同名水量累加计算，但不同层次的水量参数不能重复计算单位用户的新水量按一级水表的读数累加确定，其它水量参数，包括循环水量、串联水量、耗水量、排水量、漏溢水量，均由次级用水单元的同名水量累加得到〔3〕测试误差的控制由于各用水单元的测试期可能不一致，用水状况的不稳定，以及计量仪表的示值误差等原因，下一层次各用水单元的新水量总数与上层次用水单元新水量之间会出现误差。
相邻两级用水单元的误差不得超过其中较高一级用水单元新水量的5%，误差值超过5%的用水单元必须重新测试〔4〕相关用水资料的统计在测试期内应配合抄表工作具体记录与用水相关的其它资料，如当天的住房率、营业额、顾客人数、工作人数，产品的数量、产值，锅炉和冷却塔等用水设备的工作时间等，以便计算各类用水量及用水单耗1.8 数据记录格式与要求水平衡测试一般包括以下表格：。
