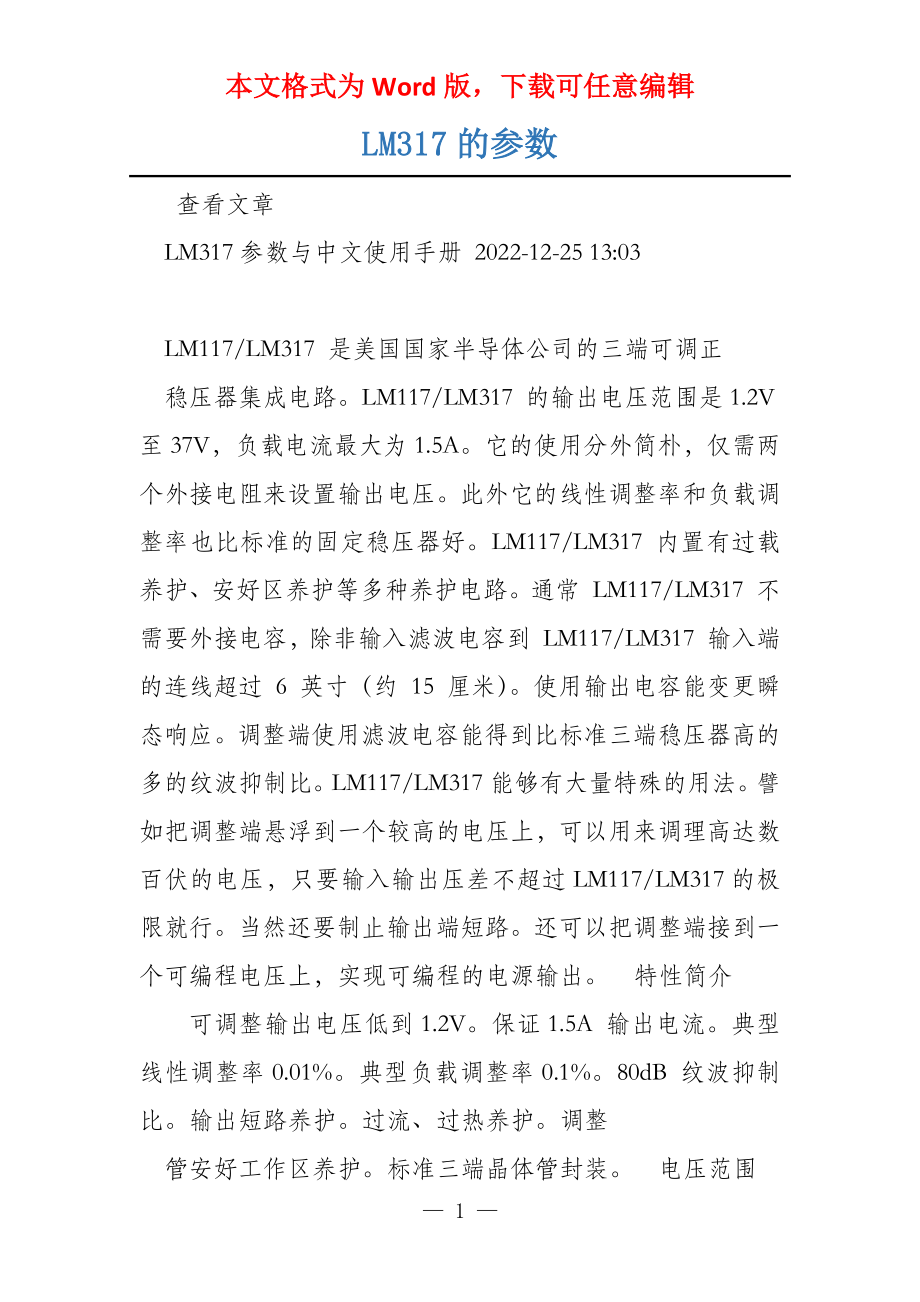

本文格式为Word版，下载可任意编辑LM317的参数 查看文章 LM317参数与中文使用手册 2022-12-25 13:03 LM117/LM317 是美国国家半导体公司的三端可调正 稳压器集成电路LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A它的使用分外简朴，仅需两个外接电阻来设置输出电压此外它的线性调整率和负载调整率也比标准的固定稳压器好LM117/LM317 内置有过载养护、安好区养护等多种养护电路通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）使用输出电容能变更瞬态响应调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比LM117/LM317能够有大量特殊的用法譬如把调整端悬浮到一个较高的电压上，可以用来调理高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行当然还要制止输出端短路还可以把调整端接到一个可编程电压上，实现可编程的电源输出 特性简介 可调整输出电压低到1.2V保证1.5A 输出电流。
典型线性调整率0.01%典型负载调整率0.1%80dB 纹波抑制比输出短路养护过流、过热养护调整 管安好工作区养护标准三端晶体管封装 电压范围 LM117/LM317 1.25V 至 37V 连续可调 其封装形式如下： 十足最大额定值 符号 参数 输入－VI-O 输出电压差 IO 输出电内部限 值 单位 40 V 流 制 Top 工作结LM117 -55到℃ 温 LM217 -25到 150 150 LM317 0到125 Ptot 功耗 内部限 制 ℃ Tstg 储存温-65到度 150 注：输入至少要比输出高2V，否那么不能调压输入电要最高不能超过40V吧输出电流最好不超过1A 输入12V的话，输出最高就是10V左右由于它内部还是线性稳压，因此功耗对比大当输入输入电压差比 较大且输出电流也对比大时，留神317的功耗不要过大一般加散热片后功耗也不超过20W因此压差大时建议分档调压 应用电路 类别：常用芯片资料及其电路 | 添加到搜藏 | 欣赏(16) | 评论 (0) 上一篇：声光延时电路 下一篇：端稳压器(lm78** lm79**系列)管... — 3 —。
