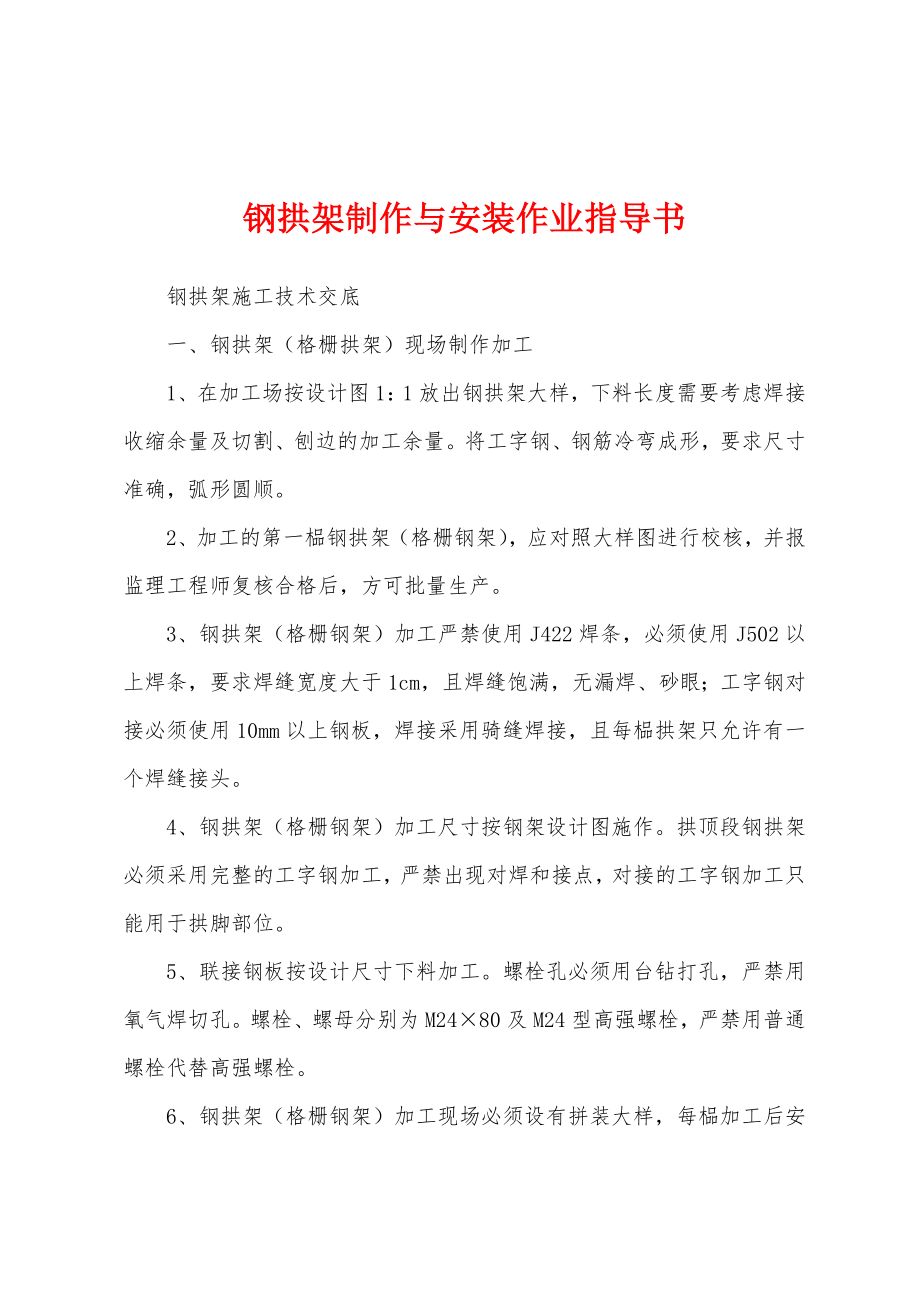

钢拱架制作与安装作业指导书

钢拱架制作与安装作业指导书 钢拱架施工技术交底 一、钢拱架（格栅拱架）现场制作加工 1、在加工场按设计图1：1放出钢拱架大样，下料长度需要考虑焊接收缩余量及切割、刨边的加工余量将工字钢、钢筋冷弯成形，要求尺寸准确，弧形圆顺 2、加工的第一榀钢拱架（格栅钢架），应对照大样图进行校核，并报监理工程师复核合格后，方可批量生产 3、钢拱架（格栅钢架）加工严禁使用J422焊条，必须使用J502以上焊条，要求焊缝宽度大于1cm，且焊缝饱满，无漏焊、砂眼；工字钢对接必须使用10mm以上钢板，焊接采用骑缝焊接，且每榀拱架只允许有一个焊缝接头 4、钢拱架（格栅钢架）加工尺寸按钢架设计图施作拱顶段钢拱架必须采用完整的工字钢加工，严禁出现对焊和接点，对接的工字钢加工只能用于拱脚部位 5、联接钢板按设计尺寸下料加工螺栓孔必须用台钻打孔，严禁用氧气焊切孔螺栓、螺母分别为M24×80及M24型高强螺栓，严禁用普通螺栓代替高强螺栓 6、钢拱架（格栅钢架）加工现场必须设有拼装大样，每榀加工后安设前进行组装比样检查，确保加工精度，未经检验的不允许用于施工现场。

试拼允许误差： ①连接钢拱架（格栅钢架）各片钢构螺栓孔眼中心间误差不超过 0.5cm ②与拱架（格栅钢架）大样周边轮廓误差不应大于3cm，平面翘 钢拱架施工技术交底 一、钢拱架（格栅拱架）现场制作加工 1、在加工场按设计图1：1放出钢拱架大样，下料长度需要考虑焊接收缩余量及切割、刨边的加工余量将工字钢、钢筋冷弯成形，要求尺寸准确，弧形圆顺 2、加工的第一榀钢拱架（格栅钢架），应对照大样图进行校核，并报监理工程师复核合格后，方可批量生产 3、钢拱架（格栅钢架）加工严禁使用J422焊条，必须使用J502以上焊条，要求焊缝宽度大于1cm，且焊缝饱满，无漏焊、砂眼；工字钢对接必须使用10mm以上钢板，焊接采用骑缝焊接，且每榀拱架只允许有一个焊缝接头 4、钢拱架（格栅钢架）加工尺寸按钢架设计图施作拱顶段钢拱架必须采用完整的工字钢加工，严禁出现对焊和接点，对接的工字钢加工只能用于拱脚部位 5、联接钢板按设计尺寸下料加工螺栓孔必须用台钻打孔，严禁用氧气焊切孔螺栓、螺母分别为M24×80及M24型高强螺栓，严禁用普通螺栓代替高强螺栓。

6、钢拱架（格栅钢架）加工现场必须设有拼装大样，每榀加工后安设前进行组装比样检查，确保加工精度，未经检验的不允许用于施工现场试拼允许误差： ①连接钢拱架（格栅钢架）各片钢构螺栓孔眼中心间误差不超过 0.5cm ②与拱架（格栅钢架）大样周边轮廓误差不应大于3cm，平面翘 。
