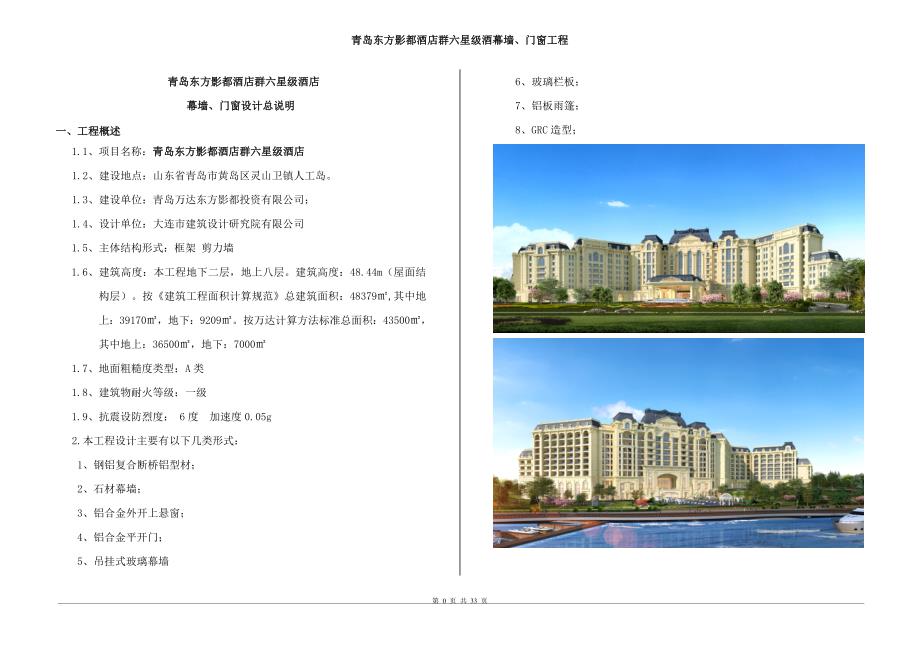

青岛东方影都酒店群六星级酒幕墙、门窗工程第 0 页 共 34 页青岛东方影都酒店群六星级酒店幕墙、门窗设计总说明一、工程概述1.1、项目名称：青岛东方影都酒店群六星级酒店1.2、建设地点：山东省青岛市黄岛区灵山卫镇人工岛1.3、建设单位：青岛万达东方影都投资有限公司；1.4、设计单位：大连市建筑设计研究院有限公司1.5、主体结构形式：框架 剪力墙1.6、建筑高度：本工程地下二层，地上八层建筑高度：48.44m（屋面结构层）按《建筑工程面积计算规范》总建筑面积：48379㎡,其中地上：39170㎡，地下：9209㎡按万达计算方法标准总面积：43500㎡，其中地上：36500㎡，地下：7000㎡1.7、地面粗糙度类型：A 类 1.8、建筑物耐火等级：一级1.9、抗震设防烈度： 6 度 加速度 0.05g2.本工程设计主要有以下几类形式：1、钢铝复合断桥铝型材；2、石材幕墙；3、铝合金外开上悬窗；4、铝合金平开门；5、吊挂式玻璃幕墙6、玻璃栏板；7、铝板雨篷；8、GRC 造型；青岛东方影都酒店群六星级酒幕墙、门窗工程第 1 页 共 34 页二、设计依据2.1、业主认可的大连市建筑设计研究院有限公司建筑设计图纸2.2、业主认可的 Zehren and Associates+TYDI 建筑方案设计图纸2.3、设计过程中业主提供的有关其它要求2.4、设计、施工、检测规范：序号 标准号 标准名称 备注1 GB50009-2012 建筑结构荷载规范 2 GB50068—2001 建筑结构可靠度设计统一标准 3 GB50010-2010 混凝土结构设计规范 4 JGJ3-2010 高层建筑混凝土结构技术规程 5 GB50017-2003 钢结构设计规范 6 JGJ99-1998 高层民用建筑钢结构技术规程 7 GB50018-2002 冷弯薄壁型钢结构技术规范 8 GB50205-2001 钢结构工程施工质量验收规范 9 GB/T50621-2010 钢结构现场检测技术标准 10 JGJ82-2011 钢结构高强度螺栓连接技术规程 11 JGJ/T251-2011 建筑钢结构防腐蚀技术规程 12 GB50755-2012 钢结构工程施工规范 13 GB50661-2011 钢结构焊接规范 14 GB14907-2002 钢结构防火涂料 15 GB50011-2010 建筑抗震设计规范（附条文说明） 16 GB17740-1999 地震震级的规定 17 GB/T17742-2008 中国地震烈度表 18 GB50223-2008 建筑工程抗震设防分类标准 19GB18306—2001（国标委服务函[2008]57 号第 1 号修改单） 中国地震动参数区划图 20 GB/T18575-2001 建筑幕墙抗震性能振动台试验方法 21 GB50026-2007 工程测量规范 （附条文说明） 22 GB50016-2014 建筑设计防火规范 2015.5.1开始实施23 GB50045-1995(2005 版) 高层民用建筑设计防火规范（2005 版） 24 GB50222-1995 建筑内部装修设计防火规范 25 GB50352-2005 民用建筑设计通则 26 GB50368-2005 住宅建筑规范 27 GB50176-1993 民用建筑热工设计规范 28 GB50189-2005 公共建筑节能设计标准 29 JGJ134-2010 夏热冬冷地区居住建筑节能设计标准 30 JGJ75-2012 夏热冬暖地区居住建筑节能设计标准 31 JGJ26-2010 严寒和寒冷地区居住建筑节能设计标准 32 JGJ/T132-2009 居住建筑节能检测标准 33 GB50118-2010 民用建筑隔声设计规范 34 GB50411-2007 建筑节能工程施工质量验收规范 35 JGJ/T132-2009 居住建筑节能检测标准 36 JGJ/T177-2009 公共建筑节能检测标准 37 GB/T50121-2005 建筑隔声评价标准 38 GB50057-2010 建筑物防雷设计规范 39 GB12158-2006 防止静电事故通用导则 40 GB50601 -2010 建筑物防雷工程施工与质量验收规范 41 GB50033-2013 建筑采光设计标准 42 GB50210-2001 建筑装饰装修工程质量验收规范 青岛东方影都酒店群六星级酒幕墙、门窗工程第 2 页 共 34 页43 GB/T50502-2009 建筑施工组织设计规范 44 GB/T25030-2010 建筑物清洗维护质量要求 45 JGJ/T229-2010 民用建筑绿色设计规范 46 GB/T50640-2010 建筑工程绿色施工评价标准47 GB/T50668-2011 节能建筑评价标准 48 JGJ/T104-2011 建筑工程冬期施工规程 49 GB50345-2012 屋面工程技术规范 50 GB50693-2011 坡屋面工程技术规范 51 GB50720-2011 建设工程施工现场消防安全技术规范 52 JGJ 150-2008 擦窗机安装工程质量验收规程 序号 标准号 标准名称备注1 JGJ102-2003 玻璃幕墙工程技术规范 2 JGJ133-2001 金属与石材幕墙工程技术规范 3 CECS127-2001 点支式玻璃幕墙工程技术规程 4 GB/T21086-2007 建筑幕墙 5 JGJ113-2009 建筑玻璃应用技术规程 6 JG/T138-2010 建筑玻璃点支承装置 7 JGJ/T139-2001 玻璃幕墙工程质量检验标准 8 GB/T15227-2007 建筑幕墙气密、水密、抗风压性能检测方法 9 GB/T18091-2000 玻璃幕墙光学性能 10 GB/T18250-2000 建筑幕墙平面内变形性能检测方法 11 JG139—2001 吊挂式玻璃幕墙支承装置 12 GB/T18575-2001 建筑幕墙抗震性能振动台试验方法 13 JG/T216-2007 小单元建筑幕墙 14 JG/T231-2007 建筑玻璃采光顶 15 JGJ/T151-2008 建筑门窗玻璃幕墙热工计算规程 16 GB/T22476-2008 中空玻璃稳态 U 值（传热系数）的计算及测定 17 JGJ168-2009 建筑外墙清洗维护技术规程 18 JGJ/T226-2011 低张拉控制应力拉索技术规程 19 JG/T342-2012 建筑用玻璃与金属护栏 序号 标准号 标准名称备注1 GB/T8478-2008 铝合金门窗 2 JGJ214-2010 铝合金门窗工程技术规范 3 GB/T7106-2008 建筑外门窗气密、水密、抗风压性能分级及检测方法 4 GB/T8484-2008 建筑外门窗保温性能分级及检测方法 5 GB/T8485-2008 建筑门窗空气隔声性能分级及检测方法 6 GB/T11976-2002 建筑外窗采光性能分级及检测方法 7 GB9158-1988 建筑用窗承受机械力的检测方法 8 JG/T 212-2007 建筑门窗五金件通用要求 9 09J621-2 电动采光排烟天窗 10 JG/T211-2007 建筑外窗气密、水密、抗风压性能现场检测方法 11 JG/T233-2008 建筑门窗用通风器 12 GB16809-2008 防火窗 13 JGJ103-2008 塑料门窗工程技术规程 14 JGJ/T205-2010 建筑门窗工程检测技术规程15 JGJ214-2010 铝合金门窗工程技术规范 16 JG/T 308-2011 建筑门用提升推拉五金系统 17 JG/T177-2005 自动门 18 JG305-2011 人行自动门安全要求 19 JG/T326-2011 平开玻璃门用五金件 序号 标准号 标准名称备注1 GB/T700-2006 碳素结构钢 2 GB/T1591-2008 低合金高强度结构钢 3 GB/T4171-2008 耐候结构钢 4 GB716-1991 碳素结构钢冷轧钢带 5 GB912-2008 碳素结构钢和低合金结构钢热轧薄钢板和钢带 6 GB/T3274-2007 碳素结构钢和低合金结构钢热轧厚钢板和钢带 7 GB/T9799-2011 金属及其他无机覆盖层 钢铁上经过处理的锌电镀层 8 GB/T5118-2012 热强钢焊条 9 GB/T12754-2006 彩色涂层钢板及钢带 10 JG/T137-2007 结构用高频焊接薄壁 H 型钢 11 JG/T178-2005 建筑结构用冷弯矩形钢管 12 GB/T 11253-2007 碳素结构钢冷轧薄钢板及钢带 13 GB/T11981-2008 建筑用轻钢龙骨 14 JG/T234-2008 建筑装饰用搪瓷钢板 15 GB/T324-2008 焊缝符号表示法 16 JG/T200-2007 建筑用不锈钢绞线 17 JG/T201-2007 建筑幕墙用钢索压管接头 18 GB/T221 -2008 钢铁产品牌号表示方法 19 GB/T706 -2008 热轧型钢 20 GB/T6725 -2008 冷弯型钢 21 GB/T14977-2008 热轧钢板表面质量的一般要求22 GB/T710-2008 优质碳素结构钢热轧薄钢板和钢带 青岛东方影都酒店群六星级酒幕墙、门窗工程第 3 页 共 34 页23 GB/T711-2008 优质碳素结构钢热轧厚钢板和钢带 24 GB/T12755-2008 建筑用压型钢板 25 GB/T5213-2008 冷轧低碳钢板及钢带 序号 标准号 标准名称备注1 GB/T1220-2007 不锈钢棒 2 GB/T4226-2009 不锈钢冷加工钢棒 3 GB/T3280-2007 不锈钢冷轧钢板和钢带 4 GB/T4237-2007 不锈钢热轧钢板和钢带 5 YB/T5309-2006 不锈钢热轧等边角钢 6 GB/T14975-2012 结构用不锈钢无缝钢管 7 GB/T9944-2002 不锈钢丝绳 8 GB/T983-2012 不锈钢焊条 9 GB/T20878-2007 不锈钢及耐热钢 牌号及化学成份 10 GB/T8165-2008 不锈钢复合钢板和钢带 11 GB/T6967-2009 工程结构用中、高强度不锈钢铸件 12 GB/T24191-2009 钢丝绳实际弹性模量测定方法 13 GB/T25821-2010 不锈钢钢铰线 （六）铝合金材料及其相关标准、规范 序号 标准号 标准名称 1 GB/T16474-2011 变形铝及铝合金牌号表示方法 2 GB/T16475-2008 变形铝及铝合金状态代号 3 GB/T3190-2008 变形铝及铝合金化学成分 4 GB/T17748-2008 建筑幕墙用铝塑复合板 5 GB/T3191-2010 铝及铝合金挤压棒材 6 GB5237.1-2008 铝合金建筑型材 第 1 部分:基材 7 GB5237.2-2008 铝合金建筑型材 第 2 部分:阳极氧化型材 8 GB5237.3-2008 铝合金建筑型材 第 3 部分:电泳涂漆型材 9 GB5237.4-2008 铝合金建筑型材 第 4 部分:粉末喷涂型材 10 GB5237.5-2008 铝合金建筑型材 第 5 部分:氟碳漆喷涂型材 11 GB5237.6-2012 铝合金建筑型材 第 6 部分:隔热型材 12 HGJ222-1992 铝及铝合金焊接技术规程 13 GB/T3621-2007 钛及钛合金板材 14 YS/T431-2009 铝及铝合金彩色涂层板、带材 15 GB/T14846-2008 铝及铝合金挤压。
