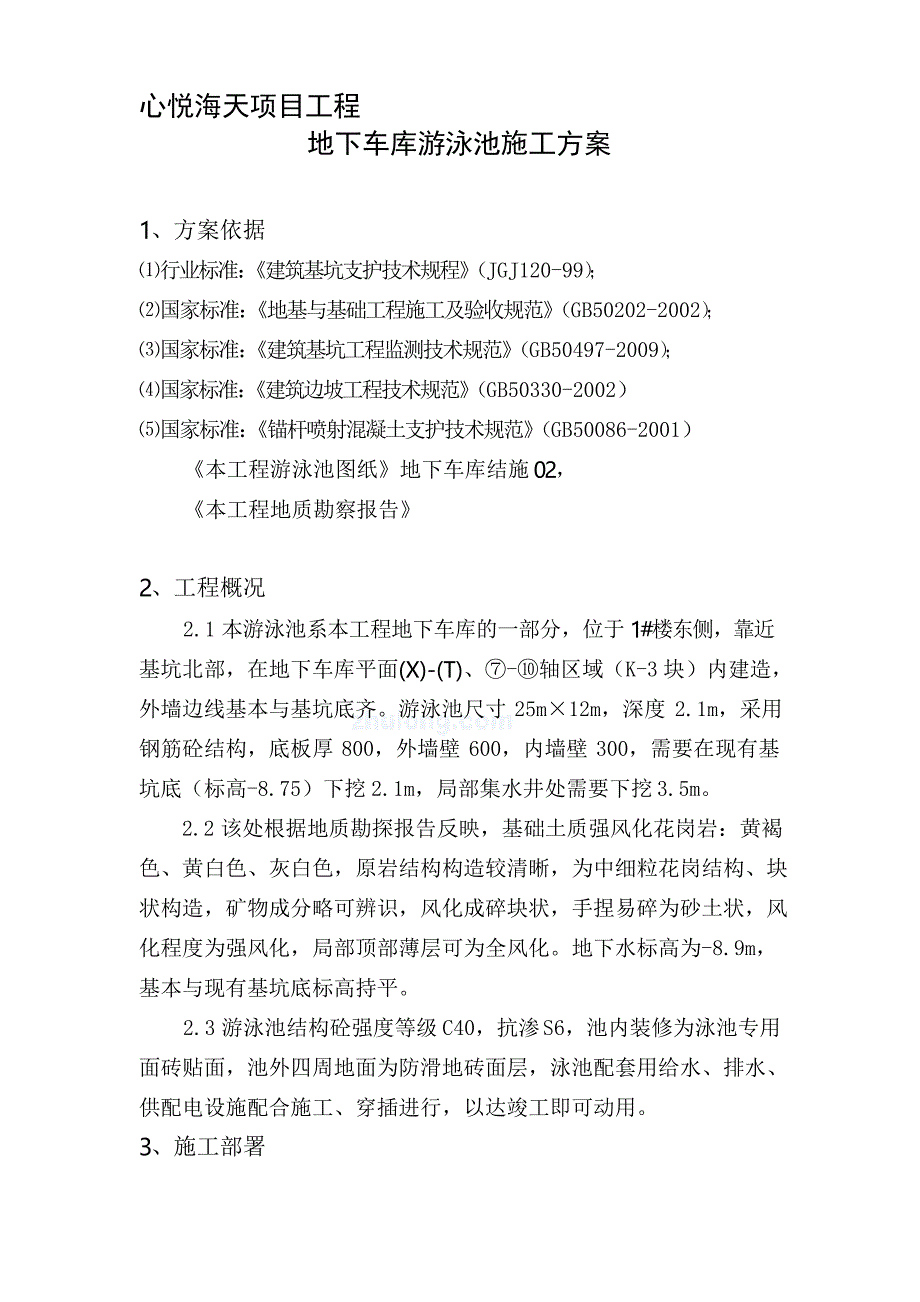

心悦海天项目工程地下车库游泳池施工方案1、方案依据⑴行业标准：《建筑基坑支护技术规程》（JGJ120-99）；⑵国家标准：《地基与基础工程施工及验收规范》（GB50202-2002）；⑶国家标准：《建筑基坑工程监测技术规范》（GB50497-2009）；⑷国家标准：《建筑边坡工程技术规范》（GB50330-2002）⑸国家标准：《锚杆喷射混凝土支护技术规范》（GB50086-2001）《本工程游泳池图纸》地下车库结施 02，《本工程地质勘察报告》2、工程概况2.1 本游泳池系本工程地下车库的一部分，位于 1#楼东侧，靠近基坑北部，在地下车库平面(X)-(T)、⑦-⑩轴区域（K-3 块）内建造，外墙边线基本与基坑底齐游泳池尺寸 25m×12m，深度 2.1m，采用钢筋砼结构，底板厚 800，外墙壁 600，内墙壁 300，需要在现有基坑底（标高-8.75）下挖 2.1m，局部集水井处需要下挖 3.5m2.2 该处根据地质勘探报告反映，基础土质强风化花岗岩：黄褐色、黄白色、灰白色，原岩结构构造较清晰，为中细粒花岗结构、块状构造，矿物成分略可辨识，风化成碎块状，手捏易碎为砂土状，风化程度为强风化，局部顶部薄层可为全风化。
地下水标高为 -8.9m，基本与现有基坑底标高持平2.3 游泳池结构砼强度等级 C40，抗渗 S6，池内装修为泳池专用面砖贴面，池外四周地面为防滑地砖面层，泳池配套用给水、排水、供配电设施配合施工、穿插进行，以达竣工即可动用3、施工部署3.1 施工组织成立游泳池工程施工组，设现场技术负责人 1 人，施工员 2 人，质检员、安全员、材料员各 1 人，选用木工、钢筋、砼及装饰、水电5 个班组，3.2 主要指标：工期：计划工期 30d（日历天）质量：确保合格，力争优良安全：无重大安全事故3.3 施工安排：钢筋砼池分二步施工，第一步施工降水及边坡支护加固及土方挖运，第二步施工底板、池壁，底板以上 300 处设施工缝，砼泳池顶板施工完后，进入装修3.4 协调管理公司主动协调与业主、监理、设计、质监等单位的联系，做好施工中的主动联系工作，特别对需报验的有关资料，项目应积极主动按时或提前报出，给施工创造和谐环境四、施工准备4.1 施工场地道路准备a) 平整场地：凡高低不平等场地及障碍物清除，便于放线；b) 修筑临时道路：保留 1#楼处基坑坡道，以便材料机具等运进施工场地；4.2 施工用水基坑北侧外接一φ60 给水管至工地，供施工用水。
4.3 施工用电北侧接一电源，采用 BV 型铜芯塑料线 35mm2 及 25 mm2 各一条，至施工场地，可满足供电4.4 做好钢材、水泥、砂、碎石检验及砼配合比试配5、主要施工方法本工程工艺流程图：降水→现有基坑边坡加固桩施工→土方挖运（验槽）→外墙防水保护墙砌筑抹灰→C15 垫层砼→卷材防水→防水保护层→底板钢筋绑扎、池壁竖筋绑扎→底板支模→底板浇砼→养护→池壁绑扎钢筋→池壁支模板、套管预埋→池壁浇砼→养护、拆模→池内侧壁、池底及池外地面装修、安装穿插施工5.1 降水：1）、施工机具(1)滤管：降水井直径 600，中间设置滤管，四周填 20-40 碎石滤管Φ 300mm，壁厚 5.0mm 无缝钢管或镀锌管，长 3-6.Om 左右，一端用厚为 4.0mm 钢板焊死，在此端 1.4m 长范围内，在管壁上钻Φ 15mm的小圆孔，孔距为 25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔 50～60mm 用 10 号铅丝绑扎一道，滤管另一端与井点管进行联结……5.1.2、井点安装1）、安装程序井点放线定位 → 安装高位水泵 → 凿孔安装埋设井点管 → 布置安装总管→ 井点管与总管连接 → 安装抽水设备 → 试抽与检查 → 正式投入降水程序……2）、井点管埋设（1）1#、2#井点设在基坑北侧上设计标高-2.000m（绝对标高+4.5m）上，管底标高 -14.300m（绝对标高 -7.800m），集水总管标高 -1.500m左右，集水总管采用Φ 200PVC 管，排水方向西大门洗车场；3#、4#井点设在基坑内游泳池南边，设计标高-8.800m（绝对标高-2.3m）上，管底标高-14.300m（绝对标高-7.800m），集水总管标高-9.500m 左右，排水方向基坑南边抽排水井，集水总管采用Φ 200 钢管，埋在原设计的基坑场地排水盲沟中。
⑵抽水井直径 400，下Φ 200 钢花管，深度 15m-20m，下直径 100-150污水泵到井管内抽水，抽出的地下水沿设计好的排水水路排水⑶抽水管井与基坑支护的微型钢管桩同时施工，工期 7-10 天5.1.3、抽水轻型井点管网全部安装完毕后进行试抽当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业5.1.4、注意事项1）、土方挖掘运输车道不设置井点，这并不影响整体降水效果2）、在正式开工前，由电工及时接通电路，保证在抽水期间不停电因为抽水应连续进行，特别是开始抽水阶段，时停时抽，井点管的滤网易于阻塞，出水混浊同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故5.2 基坑支护加固基坑支护采用微型钢管桩加固，钢管桩位置 1 现有基坑底800，（X 轴⑦-⑩段向 W 轴方向移 1500）微型钢管桩长度为 4500，桩顶设钢筋混凝土 C30 冠梁，截面 300×300，冠梁配筋主筋 6Φ 20（3 级钢），箍筋Φ 8@2005.3 池坑土方开挖池坑土方采用一台反铲挖掘机挖土，一台装载机装运土，4 台自卸汽车运土，计划二天内完成土方开挖及运输土方开挖：平均约2.10m，最深处约 3.5m，基底坑面积为 35.0m×25.0m，东南西三个方向按 60%放坡，北边在基坑边坡加固后，垂直下挖。
本地基土据地勘报告土方土质为强风化花岗岩，1 检验，需要采用机械破碎头松土后，挖掘机开挖，自卸汽车运土场外挖土到位后，人工清槽 200mm，修整边坡，沿游泳池坑底四边设500×500 盲沟，内填 20-40 碎石盲沟与 3#、4#降水井联通，将地面上引走，确保施工面干作业5.4 保护墙及垫层、防水层施工a) 垫层施工前，须在素土夯实的基础上施工垫层，垫层采用 C15混凝土，厚度 100.b) 北侧及部分西侧区段，因基坑边界限制，不能放坡，采用 C15钢筋混凝土保护墙，墙厚 200，配筋Φ 8@200 双向，表面抹 1:2 水泥砂浆 20 厚，便于施工卷材防水保护墙高度自游泳池底板垫层面（-10.88）起，到地下车库底板面标高止（-8.3m）c）垫层上做卷材防水层，然后做 70 厚细石混凝土找平保护层，以后进入钢筋绑扎施工5.5 泳池底板施工5.5.1 钢筋绑扎钢筋采用现场制作，现场绑扎，底板为双层钢筋，上、下层钢筋间设φ 18 工型马凳撑筋，撑筋脚各相反向弯 90 度（上下水平长度均为 300mm），间距按菱形设置，每平方米一支，底板下层筋保护层40mm，其余 30mm，为便于池壁模板安装，5.5.2 模板安装底板厚度 800，四周模板采用 18 厚胶合板，配合 40×80 松枋以及 50×50 木桩等固定，池壁 300 高模板直接用 45×100 松枋支撑，再用 14#铅丝绑牢，松枋下部需垫有 40 厚混凝土垫块，模板安装后需最后检验，合符图纸尺寸后，才进入下一道工序。
施工缝处统一使用至少钢板作为止水带，钢板厚 3，宽度 400.5.5.3 砼施工底板砼 C40 普通密实性防水砼，抗渗等级 S6，砼中掺 10%UEA膨胀剂；砼浇灌前须搭设马凳、钢管架道，禁止直接在钢筋网上铺脚手板行走，底板砼一次浇完，中间不间歇，注意振捣密实，底板砼完后养护 3d，再进行池壁施工5.6 池壁施工池壁厚 250mm，高度 1.0m~2.0ma) 模板：采用 18 厚胶合板，竖向 45×100 松枋@500，横向两侧用 2φ 48 钢管，山型扣，φ 14 止水螺栓（长度 700mm），管竖向间距400，螺栓水平向间距 300，上下排相互错开，内壁模支撑可利用予埋钢筋头靠木枋固定；模板拆除后将螺栓端头切割、打磨，塑料垫凿除，端头用聚合物水泥砂浆抹平b) 钢筋：池壁钢筋在底板扎筋中已予埋竖筋，此时只需将竖筋间距调整，绑扎水平筋，水平筋均绑扎在里侧，并扎上S 型拉筋，按竖筋的双倍间距绑扎，上下排错开，为保持壁厚250 尺寸不变，可在止水穿壁螺栓上焊两根φ 8 并与螺栓垂直的短筋，2 短筋φ 8 的间距250mm，或在双层钢筋网上按螺栓距离焊 250 长的φ 14 筋亦可；c) 壁与底施工缝处理：壁扎筋支模前，对池壁已浇 300 高度的砼水平面，认真进行冲刷，冲洗，模板配置时，对施工缝处，外侧留150 宽活动模（类似柱模中的柱脚清扫口），待模板、钢筋安装完成，浇砼前 2h，再次冲洗，固定好钢板硅橡胶止水条后，再钉上活动侧模，随即浇砼，BW止水条摆置于壁厚的中部，通圈设置，砼浇捣后遇水膨胀，起隔水、止水作用。
d) 砼浇灌：池壁砼浇灌前需认真冲洗施工缝处的砼，并按要求置放 BW 硅橡胶止水条，要全长设置，不许中断，池壁砼每次浇注高度以 500~600 为宜，向一端推移，达到基本保水泌水后，再浇第二轮，振捣均匀，不得捣固时间过长，避免跑浆、胀模，砼浇完后，认真养护，特别是竖向砼要着重养护，拟用旧麻袋片浇湿覆盖，始终保持湿润，连续养护不少于 7d5.7 装修工程装修施工前须对泳池蓄水 48 小时试验，灌水后池壁外表面不得出现阴湿，每昼夜水量损耗小于每方 2 升，以检验砼的抗渗效果，确不渗漏，才进行装修施工，否则需采取措施，直至不渗水为止，再进入装修5.7.1 池壁、池底装修（1）池底、池壁套方、打底：为找平层抹灰提供依据；（2）找平层：1：2 水泥防水砂浆找平层，掺 5%防水剂，最薄处 15 厚；（3）面砖结合层：采用 5 厚 1：水泥砂浆结合层；（4）贴泳池专用面砖，贴砖前，经弹线、分格、选砖、浸泡，特别对池角的转角砖要下功夫重点贴好5.7.2 泳池外地面装修池内面砖贴完后再贴地面的防滑地砖，池外壁需用 20 厚 1：2 防水砂浆抹灰压光后再行回填土，其施工顺序为（自下至上）：（1）回填土夯实；（2）300 厚砂石回填层；（3）100 。
