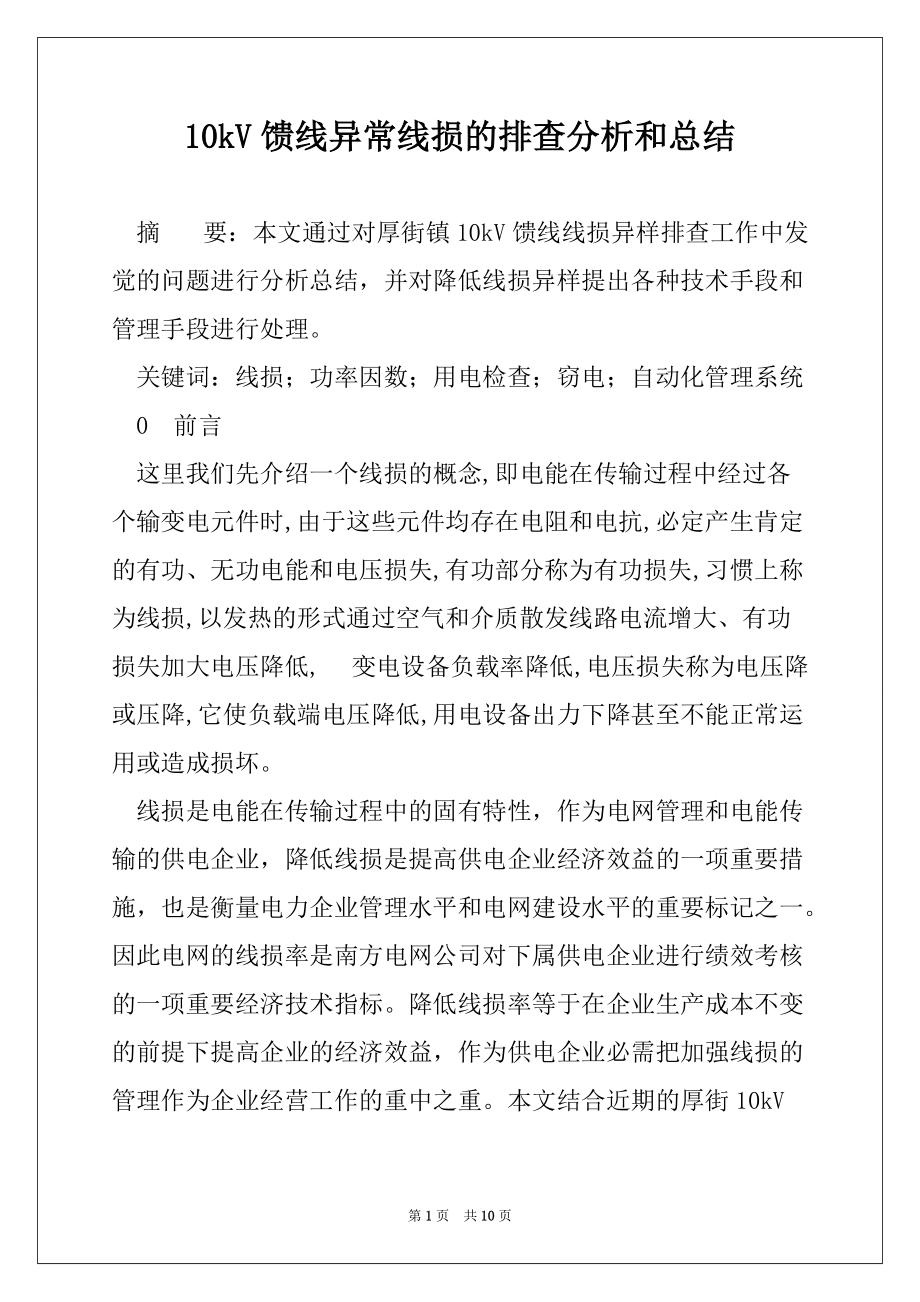

10kV馈线异常线损的排查分析和总结 摘 要：本文通过对厚街镇10kV馈线线损异样排查工作中发觉的问题进行分析总结，并对降低线损异样提出各种技术手段和管理手段进行处理 关键词：线损；功率因数；用电检查；窃电；自动化管理系统 0 前言 这里我们先介绍一个线损的概念,即电能在传输过程中经过各个输变电元件时,由于这些元件均存在电阻和电抗,必定产生肯定的有功、无功电能和电压损失,有功部分称为有功损失,习惯上称为线损,以发热的形式通过空气和介质散发线路电流增大、有功损失加大电压降低, 变电设备负载率降低,电压损失称为电压降或压降,它使负载端电压降低,用电设备出力下降甚至不能正常运用或造成损坏 线损是电能在传输过程中的固有特性，作为电网管理和电能传输的供电企业，降低线损是提高供电企业经济效益的一项重要措施，也是衡量电力企业管理水平和电网建设水平的重要标记之一因此电网的线损率是南方电网公司对下属供电企业进行绩效考核的一项重要经济技术指标降低线损率等于在企业生产成本不变的前提下提高企业的经济效益，作为供电企业必需把加强线损的管理作为企业经营工作的重中之重本文结合近期的厚街10kV馈线线损的实际状况，分析造成线损的主要缘由，并有针对性地提出降损措施。
1 事务回顾 厚街供电公司反映，近几个月多条10kV馈线线损异样，与理论线损值相差特别大，异样状况如下表1 厚街供电公司进行了初步的线损排查工作： 抄表状况分析：经查证这多条线路用户在6月1日及9月1日都为负控抄表线路售电量为计量自动化系统抄见电量，占比例为101%并且该几条线路近四个月没有进行负荷调整现场排查状况：厚街供电公司经过线－变基础资料核对，线损计算数据与营销系统的资料、现场实际数据三方一样线－变关系对应该线路全部用户经过现场初步检查，封印完好，计量装置未发觉异样状况计费表与参考表电量比对基本一样 公司暂未查出异样缘由，现恳求我们计量中心赐予帮助我们领导高度重视，要求我们班组尽快处理,接到任务后我们立刻投入线损排查工作 2 线损排查结果 我们在8月22至11月18日对多条线损异样馈线线路运行的用户计量点进行了计量自动化系统监控状况，发觉多个“一类”告警信息，排查误告警后，对嫌疑用户近十二个月的负荷曲线分析，发觉存在窃电嫌疑的用户和超负荷用电的用户我们利用计量自动化系统和营销系统接着对该线路计量装置的运行状况进行跟踪分析后，制定了排查方案，对全部用户进行现场排查，重点针对排查嫌疑用户，检查结果如下： 1）有6户计量装置特别残旧并且计量互感器外露，如下图1所示，这很简单被人为短路互感器进行窃电，我们已建议供电公司对这6户提出整改计量装置的要求。
2）东莞市XX塑胶板材制造有限公司，该配变160KVA的计费电子表内部电压B相失压，造成计费电子表不能正确计量电量经现场校验：计费电子表有功误差为-30%，机械参考表有功误差为0.43% 3）东莞厚街新塘XX电子厂，户号：6610101208，该#1配变315KVA的计费电子表报警灯亮，电子表液晶显示Ib缺失，缘由是电子表B相电流线圈烧坏导致B相欠流，由于机械参考表与计费电子表共用一组电流互感器，所以机械参考表B相也欠流 4）厚街桥头XX鞋厂检查电能计量装置时发觉：该配变250KVA的现场计费电流互感器变比为350/5，但营销档案资料及客户抄表结算清单的电流互感器变比为300/5，造成计费电子表电量倍率计算错误，不能正确计量电量经现场校验：计费电子表有功误差为+0.20%，机械参考表有功误差为+0.47% 5）厚街新塘XX鞋厂检查电能计量装置时发觉：该用户超负荷用电，用户配变现场测试电能表电流为5.5A，额定电流5A，存在超负荷用电，不但影响电能表计费，还增大了线路途损 6）自动化系统报警显示厚街镇XX酒店有限公司A、C相电流不平衡，我部工作人员于2022年7月18日到该用户配变检查电能计量装置时，发觉该户高压计量柜及低压计量柜门封印螺栓被人为破坏。
经停电检查发觉计量高压电流互感器A相二次端子S1与S2之间留有已断的铜线短接线，而C相二次端子S1与S2之间被人为用铜线短接，引起C相失流，造成计费电能表慢行计量低压电流互感器同样被铜线短接，引起B相失流，造成参考电能表慢行如下图2: 由排查结果可知，目前10kV配网的线损工作中主要存在的问题如下： 1）计量设备残旧互感器外露，简单被窃电 2）用户无功补偿不到位，电网功率因数低引起的损耗 3）配电变压器及变压器超负荷的损耗 4）三相负荷不平衡引起的损耗 5）用户计量设备故障及用户窃电造成的损耗 以上因素使我局10kV及以下配网线损率居高不下，甚至有上升的趋势作为计量中心，我们的主要任务是针对第5点计量设备故障和用户窃电所引起的线损进行重点排查因为引起线路途损异样的通常都是计量设备故障或用户窃电造成的 3 线损排查总结 通过排查、分析后我们知道了引起线损异样的主要缘由，那怎样才能降低线路的线损呢？我们可以从技术手段和管理手段两方面来进行限制，从而达到降低线损的目的 3.1 降损的技术手段 1）计量设备升级改造由排查结果我们可以知道设备残旧互感器外露简单窃电，并且计量设备简单发生内部故障，造成计量的不精确。
解决方法是合理支配设备升级改造，提升配网计量装备水平电能表计的完善配置，保证电能表计的计量精度是降低线损率的重要一环目前，我局管辖的高压用户已全面更换2004年以前生产的电能表，更换电能表后计量精确及本身的损耗也大大减小通过测算表明，一些大用户的用电量在电能表更换前后，抄见电量相差3%～5%，可见定期轮换电能表对降损贡献的重要性 2）安装和维护无功补偿设备从这次排查中我们发觉有好几个用户的无功设备已经坏掉了，现场测试功率因素只有04～06，从他们的电费单得知每月都被罚款好几千元也发觉有用户的无功设备投入正常，但功率因素还是不达标只到0.8左右我们已建议这些用户尽快整改无功装置 在厚街镇配电网中,用户感性无功功率较多的设备主要是电动机与变压器,因此提高用户无功补偿将产生较好的降损效果所以在用户侧必需做好就地补偿无功，合理地装设无功补偿设备，提高功率因数水平和搞好电网无功功率平衡，削减无功电功率远距离输送 因为用户有功功率 P不变的条件下,提高用户功率因数,可以削减用户所取用的无功功率Q ,也就可以削减电网中输送的无功,从而降低线损功率因数由cosφ1提高到cosφ2，降低线损的效果可用下式计算，并见表2。
假如提高功率因数后,线损率降低按2%计算,以我们东莞局2022年供电量为500亿kWh考虑,每年可削减线损10亿kWh 3）选择节能型配电变压器从这次排查中我们发觉有好几个用户运用老款的S7变压器，由于S7是高耗能变压器，我们建议用户在用电设备改造时把S7高耗能变压器全面更换为S11等低耗能、节能型变压器，削减变压器空载损耗依据资料显示，S11变压器的空损仅为原有S7空载损耗的1/5左右更换高耗能变压器是降低配变损耗的有效措施之一 4）合理选择变压器容量从这次排查我们发觉存在超负荷用电的用户我们建议供电公司要做好变压器容量的合理选择，就必需做好用户侧的需求调查探讨和负荷预料工作应依据负荷增长的需求选择合适的变压器容量因为依据负荷状况合理选择变压器容量也是降低配变损耗的措施之一在实际运行中，负载损耗与负荷大小成正比合理选择变压器容量当变压器铁损等于铜损时，变压器损耗最少，效率最高从经济角度来考虑，在cosφ≥0.9的状况下，变压器的负荷系数可取为0.6～0.7配变的最高负荷率不宜超过0.9 5）确保三相负荷平衡三相电流不平衡程度越大, 有功功率损失也就越多, 这是因为三相负荷不平衡时,各相的负荷电流不相等, 就在相间产生了不平衡电流, 这些不平衡电流除了在相线上引起损耗外,还将在中性线上引起损耗, 这就增加了总的线损。
因此，在运行中常常调整变压器的各相电流，使之保持平衡，以降低线损一般要求配电变压器出口处的电流不平衡率不大于10％，低压干线及主要支线始端的三相电流不平衡率不大于20％，中性线的电流不超过额定电流的25％, 这是因为在配电系统中, 有的相电流较小, 有的相电流接近甚至超过额定电流, 这种状况下, 不仅影响变压器的平安经济运行, 影响供电质量, 而且会使线损成倍增加 6）加强配网经济调度，削减线路过载造成的损耗通过科学支配网络运行方式，采纳错峰用电等方法，避开线路长期处于满、超负荷状态，使重载线路尽可能地在经济运行负荷区间运行，这样可以保证供电牢靠性和线路的平安稳定运行 3.2 降损的管理措施 1）加强计量管理，特殊是加强计量表计的校验管理，确保计量装置的精确性随着运行年限的增长，电能表及互感器等计量装置必定存在误差增大和精度下降等问题，必需严格按规定定期巡查、校验和轮换，保证计量装置的良好运行和精确度I类用户的高压电能表应半年定期校验一次；II类用户一年定期校验一次，对于III用户由于数量多，只能以抽查的形式进行校验 2）全面开展线损考核东莞供电局依据南方电网的“四分”线损管理要求，对线损管理引入激励机制，建立一个严格的管理体系，完善线损管理考核体系，实行线损分级管理，责任到人。
今年起先按市场部要求对供电公司、配营部上报线损异样的检查状况进行分析汇总和支配现场检查计量装置于是我们计量中心的工作重点也由定期校验电能表转移到检查线损异样的用户上 3）做好用电监察工作加强用电检查，刚好发觉和订正用户违章用电行为；加强对大用户的管理和服务工作，帮助用户刚好发觉无功装置存在的缺陷和故障，帮助用户提高无功管理水平，提高电压合格率； 定期开展用电检查工作，刚好发觉用电和计量设备存在的问题；尤其是运用法律手段打击窃电窃电已不能简洁地认定为违约问题,从其行为性质和发展态势上看,已成为全社会的一大公害,必需运用刑法等更加严厉的手段进行打击供电企业在用电检查中,要全面协作、协同公安部门一起行动,刚好、正确地收集证据，在案件处理过程中,要通过合法途径刚好、到位地追缴电费，对于情节严峻的窃电者,还要通过行政和司法渠道追究窃电者的责任,使之受到应得的惩罚,并对其他窃电者起到震慑和教化作用 4）运用大用户自动化管理系统对用户负荷实现监控并且能实现远程自动抄表运用自动化管理系统24小时对用户的负荷终端实施负荷动态监测和收集安装负荷终端后如同供电企业在窃电者身边安装了一只千里眼,大大削减了窃电者的气焰。
对防止窃电和提高客户服务水平都有特别大的作用采纳远程自动抄表系统可以削减人工抄表的差错率和隐性损失，避开因供售电量抄表不同期而造成的线损波动，更有利于“四分”线损的统计数据分析 4 结束语 通过这次线损检查，我们利用大用户自动化管理系统对可疑用户进行监控和负荷分析，最终发觉了引起馈线线损异样的多个缘由，但最主要的缘由是计量设备故障和用户窃电引起线损异样由于窃电的社会性和困难性,反窃电工作具有艰难性和长期性,我们损检查工作中还可能会遇到更多、更新、更困难的问题,这就须要我们在以后的工作中不断学习,积累阅历,以便把线损检查工作做得更好 参考文献： [1] 段慧萍.地区网损降低主要措施分析及实施[J].科技情报开发与经济,2022,. [2] 黄匀飞.配电网线损的要因分析及降损措施[J].中国电力教化,2022,. [3] 唐华轩.南宁市区10kV及以下配网线损管理存在的问题及对策[J].广西电业,2022,. [4] 宋淑杰.城市电网线损分析。
