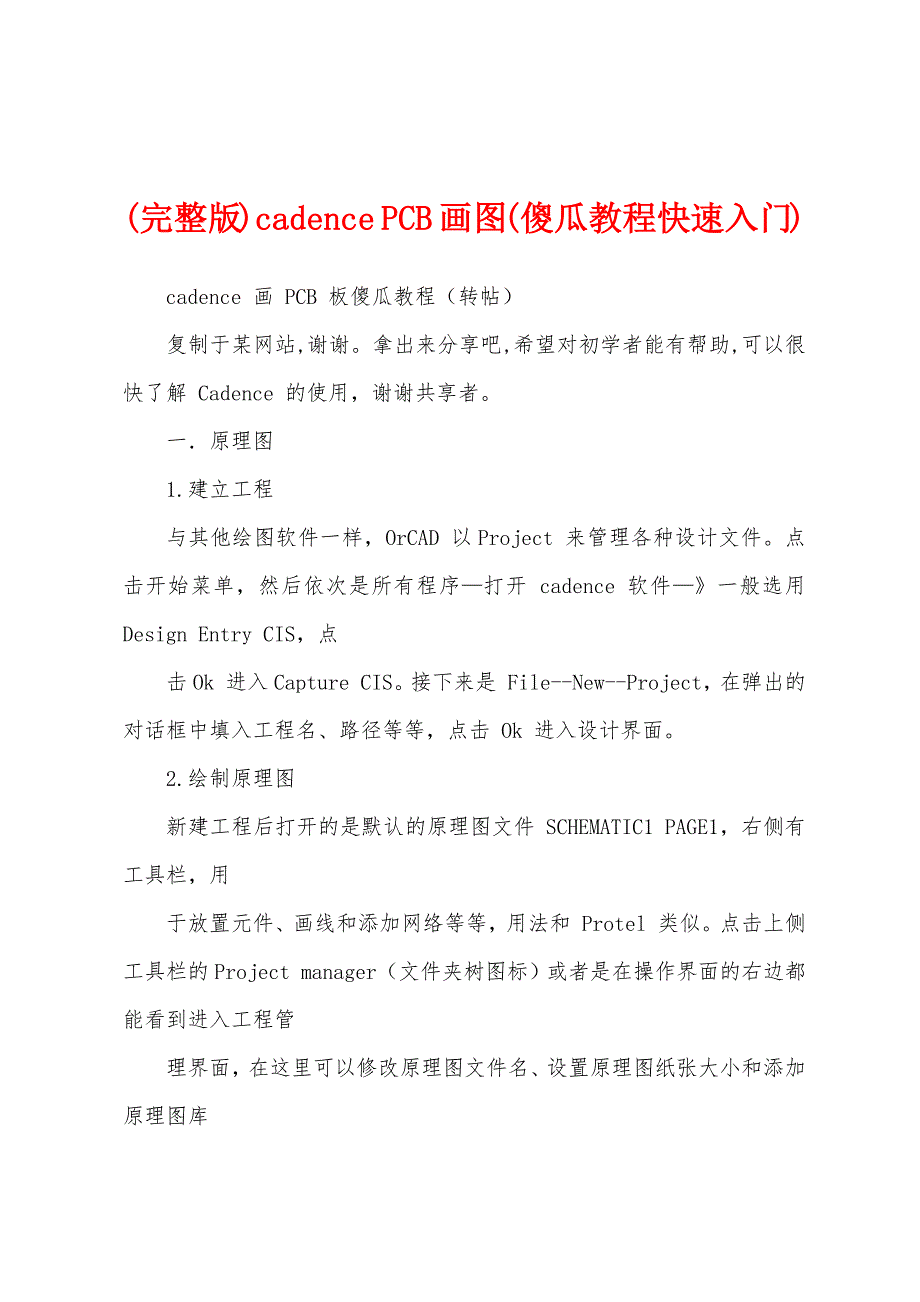

(完整版)cadence PCB 画图(傻瓜教程快速入门) cadence 画 PCB 板傻瓜教程（转帖） 复制于某网站,谢谢拿出来分享吧,希望对初学者能有帮助,可以很快了解 Cadence 的使用，谢谢共享者 一．原理图 1.建立工程 与其他绘图软件一样，OrCAD 以Project 来管理各种设计文件点击开始菜单，然后依次是所有程序—打开 cadence 软件—》一般选用 Design Entry CIS，点 击Ok 进入Capture CIS接下来是 File--New--Project，在弹出的对话框中填入工程名、路径等等，点击 Ok 进入设计界面 2.绘制原理图 新建工程后打开的是默认的原理图文件 SCHEMATIC1 PAGE1，右侧有工具栏，用 于放置元件、画线和添加网络等等，用法和 Protel 类似点击上侧工具栏的Project manager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管 理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库 等等。
1）修改原理图纸张大小： 双击 SCHEMATIC1 文件夹，右键点击 PAGE1，选择 Schematic1 Page Properties，在 Page Size 中可以选择单位、大小等； 2） 添加原理图库： File--New--Library，可以看到在 Library 文件夹中多了一个 library1.olb 的原理图库文件，右键单击该文件，选择 Save，改名存盘；（注意：在自己话原 理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过， 没法对齐，连不上线！） 3）添加新元件： 常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或 者用别人做好的元件右键单击刚才新建的 olb 库文件，选 New Part，或是New Part From Spreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片 Datasheet 中的引脚描述表格中直接拷贝、粘贴即可（pdf 格式的 Datasheet 按住Alt 键可以按列选择），可以批量添加管脚，方便快捷。
4）生成网络表（Net List）： 在画板 PCB 的时候需要导入网络表，在这之前原理图应该差不多完工了，剩下 的工作就是查缺补漏可以为元件自动编号，在工程管理界面下选中.dsn 文件，然后选 To ol s--A n n o t a te，在弹出的对话框中选定一些编号规则，根据需求进行修改 或用默认设置即可进行 DRC 检测也是在生成网络表之前的一项重 cadence 画 PCB 板傻瓜教程（转帖） 复制于某网站,谢谢拿出来分享吧,希望对初学者能有帮助,可以很快了解 Cadence 的使用，谢谢共享者 一．原理图 1.建立工程 与其他绘图软件一样，OrCAD 以Project 来管理各种设计文件点击开始菜单，然后依次是所有程序—打开 cadence 软件—》一般选用 Design Entry CIS，点 击Ok 进入Capture CIS接下来是 File--New--Project，在弹出的对话框中填入工程名、路径等等，点击 Ok 进入设计界面 2.绘制原理图 新建工程后打开的是默认的原理图文件 SCHEMATIC1 PAGE1，右侧有工具栏，用 于放置元件、画线和添加网络等等，用法和 Protel 类似。
点击上侧工具栏的Project manager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管 理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库 等等 1）修改原理图纸张大小： 双击 SCHEMATIC1 文件夹，右键点击 PAGE1，选择 Schematic1 Page Properties，在 Page Size 中可以选择单位、大小等； 2） 添加原理图库： File--New--Library，可以看到在 Library 文件夹中多了一个 library1.olb 的原理图库文件，右键单击该文件，选择 Save，改名存盘；（注意：在自己话原 理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过， 没法对齐，连不上线！） 3）添加新元件： 常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或 者用别人做好的元件右键单击刚才新建的 olb 库文件，选 New Part，或是New Part From Spreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片 Datasheet 中的引脚描述表格中直接拷贝、粘贴即可（pdf 格式的 Datasheet 按住Alt 键可以按列选择），可以批量添加管脚，方便快捷。
4）生成网络表（Net List）： 在画板 PCB 的时候需要导入网络表，在这之前原理图应该差不多完工了，剩下 的工作就是查缺补漏可以为元件自动编号，在工程管理界面下选中.dsn 文件，然后选 To ol s--A n n o t a te，在弹出的对话框中选定一些编号规则，根据需求进行修改 或用默认设置即可进行 DRC 检测也是在生成网络表之前的一项重 。
