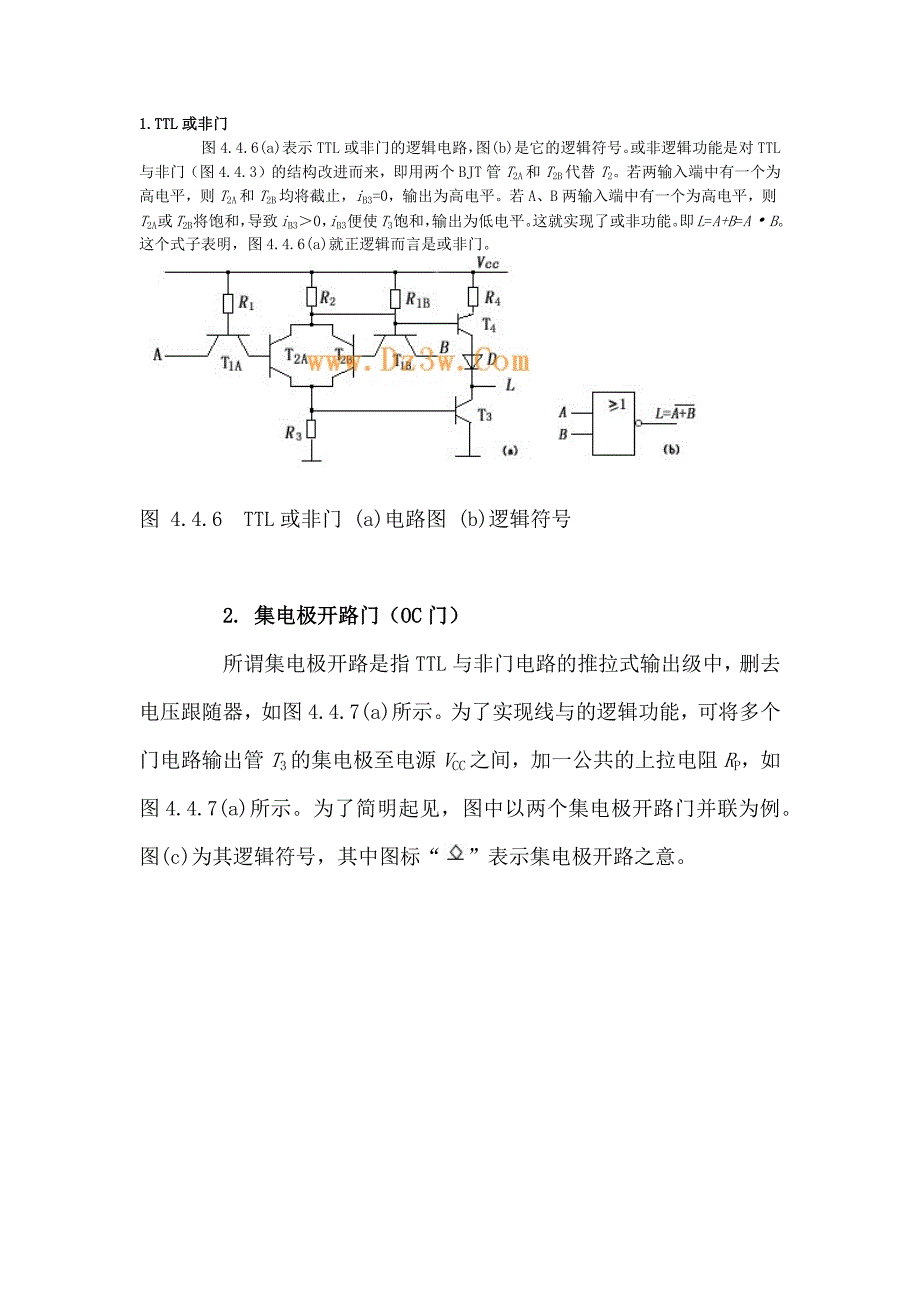

1.TTL或非门 图4.4.6(a)表示TTL或非门的逻辑电路，图(b)是它的逻辑符号或非逻辑功能是对TTL与非门（图4.4.3）的结构改进而来，即用两个BJT管T2A和T2B代替T2若两输入端中有一个为高电平，则T2A和T2B均将截止，iB3=0，输出为高电平若A、B两输入端中有一个为高电平，则T2A或T2B将饱和，导致iB3＞0，iB3便使T3饱和，输出为低电平这就实现了或非功能即L=A+B=A·B这个式子表明，图4.4.6(a)就正逻辑而言是或非门 图 4.4.6 TTL或非门 (a)电路图 (b)逻辑符号 2. 集电极开路门（OC门） 所谓集电极开路是指TTL与非门电路的推拉式输出级中，删去电压跟随器，如图4.4.7(a)所示为了实现线与的逻辑功能，可将多个门电路输出管T3的集电极至电源VCC之间，加一公共的上拉电阻RP，如图4.4.7(a)所示为了简明起见，图中以两个集电极开路门并联为例图(c)为其逻辑符号，其中图标“”表示集电极开路之意 图4.4.7集电极开路(OC)门(a)OC门的输出级(b)由构成的线与逻辑原理图(c)逻辑符号 3.三态与非门（TSL门） 三态与非门的输出除了具有一般与非门的两种状态，即输出电阻较小的高、低电平状态外，还具有高输出电阻的第三状态，称为高阻态，又称为禁止态。
一个简单的TSL门的电路如图4.4.8(a)所示，图(b)是它的逻辑符号其中CS为片选信号输入端，A、B为数据输入端 图4.4.8三态与非门电路(a)电路图(b)逻辑符号 当CS=1时，TSL门电路中的T5处于倒置放大状态，T6饱和，T7截止，即其集电极相当于开路此时输出与输入的逻辑关系与一般与非门相同这种状态成为TSL的工作状态但当CS=0时，T7导通，使T4的基极钳制于低电平同时由于低电平的信号送到T1的输入端，迫使T2和T3截止这样T3和T4均截止，门的输出端L出现开路，既不是低电平，又不是高电平，这就是第三工作状态这样，当CS为高电平时，TSL门的输出信号送到总线，而当CS为低电平，门的输出与数据总线断开，此时数据总线的状态由其他门电路的输出所决定 。
