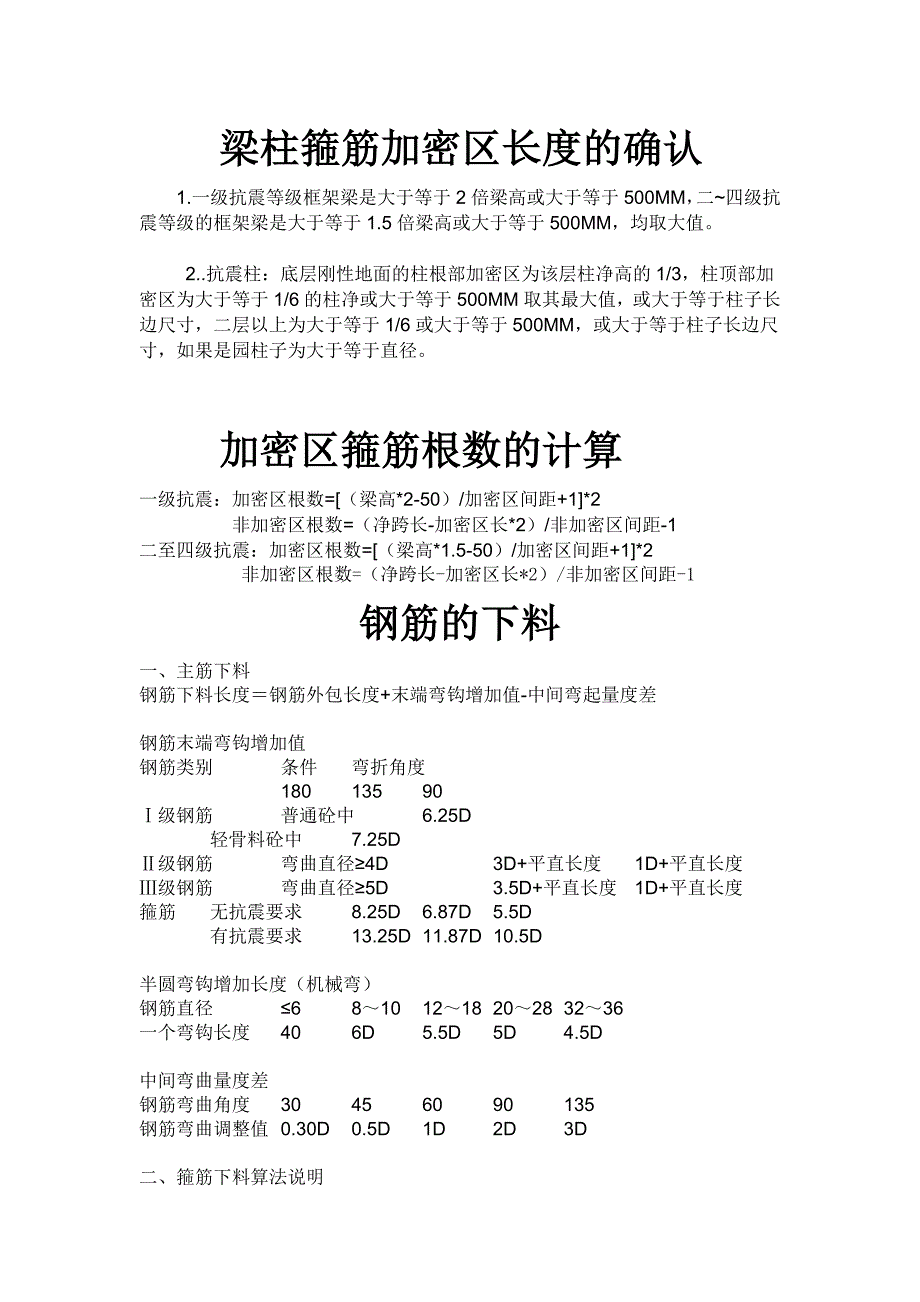

梁柱箍筋加密区长度的确认1.一级抗震等级框架梁是大于等于2倍梁高或大于等于500MM，二~四级抗震等级的框架梁是大于等于1.5倍梁高或大于等于500MM，均取大值 2..抗震柱：底层刚性地面的柱根部加密区为该层柱净高的1/3，柱顶部加密区为大于等于1/6的柱净或大于等于500MM取其最大值，或大于等于柱子长边尺寸，二层以上为大于等于1/6或大于等于500MM，或大于等于柱子长边尺寸，如果是园柱子为大于等于直径加密区箍筋根数的计算一级抗震：加密区根数=[（梁高*2-50）/加密区间距+1]*2 非加密区根数=（净跨长-加密区长*2）/非加密区间距-1二至四级抗震：加密区根数=[（梁高*1.5-50）/加密区间距+1]*2 非加密区根数=（净跨长-加密区长*2）/非加密区间距-1钢筋的下料一、主筋下料钢筋下料长度＝钢筋外包长度+末端弯钩增加值-中间弯起量度差钢筋末端弯钩增加值钢筋类别 条件 弯折角度 180 135 90Ⅰ级钢筋 普通砼中 6.25D 轻骨料砼中 7.25D Ⅱ级钢筋 弯曲直径≥4D 3D+平直长度 1D+平直长度Ⅲ级钢筋 弯曲直径≥5D 3.5D+平直长度 1D+平直长度箍筋 无抗震要求 8.25D 6.87D 5.5D 有抗震要求 13.25D 11.87D 10.5D半圆弯钩增加长度（机械弯）钢筋直径 ≤6 8～10 12～18 20～28 32～36一个弯钩长度 40 6D 5.5D 5D 4.5D中间弯曲量度差钢筋弯曲角度 30 45 60 90 135钢筋弯曲调整值 0.30D 0.5D 1D 2D 3D二、箍筋下料算法说明直箍＝左弯+直段+右弯方箍＝（内皮宽+内皮高）×2+调整值环箍＝内皮周长+调整值箍筋调整值尺寸特点 箍筋直径 备注 4～5 6 8 10～12 量外皮尺寸 40 50 60 70 有抗震要求的结构应分别加上10D量内皮尺寸 80 100 120 140 钢筋弯曲后，外皮伸长，内皮缩短，而中心线长度（即下料长度）不变。
参考资料 问：箍筋弯钩倍数[WG2]=常规11.9或下料13.4是如何推导计算来的？答：（1）常规算法：取值参照『深圳建设工程价格信息』2006年第5期第40页及第6期38页箍筋直径：d = 6mm ~ 14mm ==> 取值d=10mm；主筋直径：D=12mm ~ 25mm ==> 取值D=18mm；尺寸a的计算半径r：(18+10)/2=14mm；弯钩延伸值=(a-b)/a =(14*2*3.1415927*135/360-14)/10 =1.9弯钩延伸倍数=10d+1.9d=11.9d（2）下料算法：取值参照『03G101-1 混凝土结构施工图平面整体表示制图规则和构造详图』第35页箍筋直径：d = 6mm ~ 14mm ==> 取值d=10mm；主筋直径：D=4*D ==> 取值D=40mm；尺寸a的计算半径r：(40+10)/2=25mm；弯钩延伸值=(a-b)/a =(25*2*3.1415927*135/360-25)/10 =3.4弯钩延伸倍数=10d+3.4d=13.4d说明： 神机的钢筋软件箍筋可以按中心、外包、内包尺寸计算，默认按中心尺寸计算。
中心：默认按中心尺寸的依据请参考『深圳建设工程价格信息』2006年第5期第40页及第6期38页；(如：弯弧的道路长度指道路的中心长度) 外包：方便用于施工现场下料箍筋的量度尺寸；(钉在制作箍筋木板上的铁钉是按外包尺寸) 内包：方便与手算(施工现场下料的钢筋工)对数测算找差值，传统的箍筋长度是按内包尺寸加上经验的弯钩值计算的。
