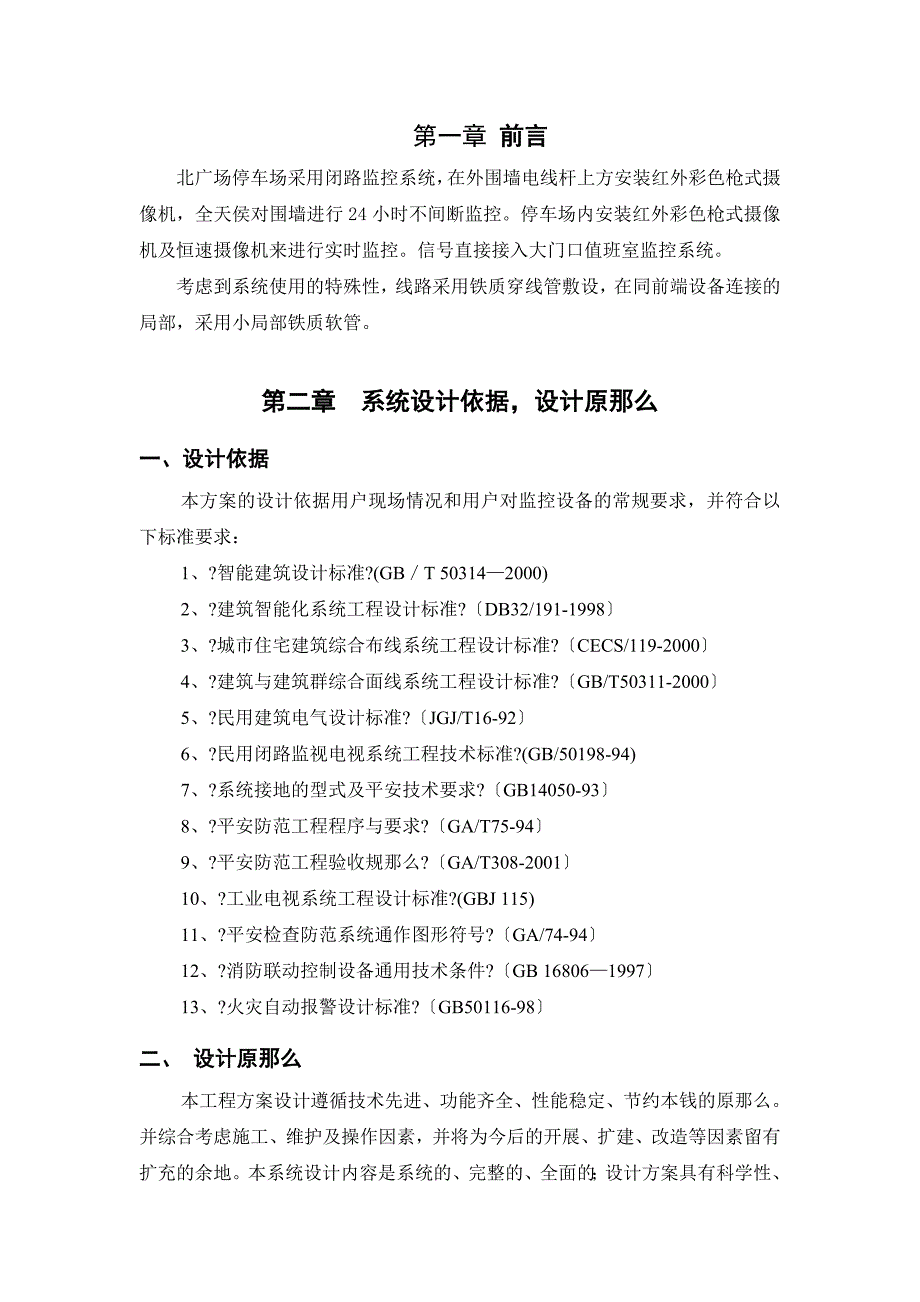

第1章 前言北广场停车场采用闭路监控系统，在外围墙电线杆上方安装红外彩色枪式摄像机，全天侯对围墙进行24小时不间断监控停车场内安装红外彩色枪式摄像机及恒速摄像机来进行实时监控信号直接接入大门口值班室监控系统考虑到系统使用的特殊性，线路采用铁质穿线管敷设，在同前端设备连接的局部，采用小局部铁质软管第二章 系统设计依据，设计原那么一、设计依据本方案的设计依据用户现场情况和用户对监控设备的常规要求，并符合以下标准要求：1、?智能建筑设计标准?(GB／T 50314—2000)2、?建筑智能化系统工程设计标准?〔DB32/191-1998〕3、?城市住宅建筑综合布线系统工程设计标准?〔CECS/119-2000〕4、?建筑与建筑群综合面线系统工程设计标准?〔GB/T50311-2000〕5、?民用建筑电气设计标准?〔JGJ/T16-92〕6、?民用闭路监视电视系统工程技术标准?(GB/50198-94)7、?系统接地的型式及平安技术要求?〔GB14050-93〕8、?平安防范工程程序与要求?〔GA/T75-94〕9、?平安防范工程验收规那么?〔GA/T308-2001〕10、?工业电视系统工程设计标准?(GBJ 115)11、?平安检查防范系统通作图形符号?〔GA/74-94〕12、?消防联动控制设备通用技术条件?〔GB 16806—1997〕13、?火灾自动报警设计标准?〔GB50116-98〕二、 设计原那么本工程方案设计遵循技术先进、功能齐全、性能稳定、节约本钱的原那么。
并综合考虑施工、维护及操作因素，并将为今后的开展、扩建、改造等因素留有扩充的余地本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性其具有以下原那么：1、先进性与适用性系统的技术性能和质量指标应到达国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本工程的特点该系统集国际上众多先进技术于一身，表达了当前计算机控制技术与计算机网络技术的最新开展水平，适应时代开展的要求同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、平安、方便、快捷为准那么，其操作应简便易学2、经济性与实用性 充分考虑用户实际需要和信息技术开展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最正确的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用3、可靠性与平安性系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行平安4、开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的开展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性系统设计中考虑到今后技术的开展和使用的需要，具有更新、扩充和升级的可能并根据今后该工程工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的开展要求6、追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和效劳等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价7、保存足够的扩展容量该工程设备的控制容量上保存一定的余地，以便在系统中改造新的控制点；系统中还保存与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的开展和新技术的应用8、提高监管力度与综合管理水平本工程系统设备控制需要高效率、准确及可靠本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最正确情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平9、易维护性我们在系统设计时既考虑了系统的建设本钱，同时也考虑了系统的运营本钱，在保证系统先进性的同时也兼顾了系统的可维护性；根据我们提供的竣工图纸、资料，一个有初中学历，一年以上电工工作经验的职员完全可以胜任所有的故障处理，使得的系统的营运费用大大下降第三章 系统设计说明一、设计思路闭路监控系统工程不是器材的简单堆砌，更不是最新、最先进产品的试验场。
衡量一个监控系统的成功与否、取决于系统的设计和配置是否经济合理，使用、管理和维护是否方便，系统或产品的技术是否成熟适用，换句话说，就是如何以最少的投入、最简便的实现途径来换取最大的成效二、设计说明摄像机应由安保控制室引专线统一供电，并由安保控制室操作通、断对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，如果系统采用电源同步方式的，那么必须与安保控制室为同相的可靠电源系统完工后将操用标准贴在相关位置，以方便操作人员操作 第四章 工程的实施一、施工部署与准备工作 由于本工程施工作业面较为单一，而且较为集中，施工时要注重工序协调，科学地运用方案、组织、指挥控制和监督的职能，力争到达工期短、质量好、本钱低，平安文明生产，促使本工程符合“优良〞标准要求，充分发挥工程投资效益和社会效益因此在技术、材料等方面都要认真落实，施工时希望得到建设单位的大力支持及配合 工程技术管理人员：组织现场管理小组，落实技术、经济责任，设现场施工总负责人一名；现场技术负责人一名；管理人员应熟悉图纸和有关文件，掌握设计意图和会审意见，做好施工准备工作 做好技术交底：安排有经验施工人员全面勘察施工现场，充分做好施工准备工作。
对工程所需的材料进行分析，作好材料方案、管理人员必须按工地的实际情况编制设备材料方案和进场时间，保证按进度供货，在施工过程中，管理人员应做好分项分部工程的设备材料建账及耗料记录 主要设备材料提前选定样本并提供可靠技术尺寸和性能，检查可行性防止返工，保证质量 做到文明施工、注重环保、完成一个工序清理一个工序所遗留的问题 1．施工力量组织与建制 本工程施工时准备投入一个施工队进行施工，工程有序进行同时根据工程的侧重缓急，充分利用时间，及时调整各施工点的人员配比二、施工工艺和施工标准 1．室内线缆及线槽安装 室内线路的布线设计和施工应以短捷和平安可靠为原那么，并尽量减少与其它管线的交叉跨越，避开环境条件恶劣的场所，以便于施工维护施工时要遵守以下规定线缆保护管 传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管 报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm当必须明敷时，应在金属管上采取防火保护措施，一般可采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。
布线使用的非金属管材、线槽及其附件采用不燃或阻燃材料制成 敷设在多尘或潮湿场所的电线保护管，管口和管子连接处，均应作密封处理(加橡胶垫等〕当管子长度每超过45m无弯曲、每超过30m有一个弯曲、每超过20m有2个弯曲、每超过12m有3个弯曲时，应在便于接线处装设接线盒 建筑物内横向布放的暗管管径不宜大于G25，天棚里或墙内水平、垂直敷设管路的管径不宜大于G40穿线管的弯曲半径，在放线缆时不小于线缆外径的10倍，在穿放普通导线时不小于导线外径的6倍 2．线缆走线 弱电线路的电缆竖井最好与强电电缆的竖井分别设置，如受条件限制必须合用时，弱电和强电线路应分别布置在竖井两侧两者间距应在30cm以上 管内或线槽的穿线，要求在穿线前管内无铁屑及毛刺，切断回应锉平，管口应刮光 导线在管内或线槽内不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接 传输线路采用耐压不低于250V的铜芯绝缘多股电线，穿管绝缘导线或电缆的总截面积不应超过管内截面积的40％敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50％ 不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
而系统中探测信号传输线，图象、声音复合传输线，不得与照明线电力线同线槽、同出线盒、同连接箱安装 墙壁电缆的敷设，沿室外墙面宜采用吊挂方式；室内墙面宜采用卡子方式墙壁电缆沿墙角转弯时，应在墙角处设转角墙担电缆卡子的间距在水平路径上宜为 0.6m；在垂直路径上直为1m 导线敷设后，应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻阻值不应小于20MΩ同一工程中相同线路的绝缘导线颜色应一致，接线端子应有标号 3．室外线管敷设(通用标准) 室外电缆或光缆线路有管道内、直埋、架空和隧道缆线等途径，室外电缆线路的路径选择应以现有地形、地貌、建筑设施为依据，并按以下原那么确定 线路应避开易使电缆受机械或化学损伤的路段，减少与其它管线等障碍物的交叉 线路应短直，平安稳定，施工维修方便 直埋电缆的埋深不得小于0.8m，并应埋在冻土层以下紧靠电缆处应用沙或细土覆盖，其厚度应大于，且上压一层砖石保护通过交通要道时，应穿钢管保护电缆应采用具有铠装的直埋电缆，不得用非直埋式电缆作直接埋地敷设转弯地段的电缆，地面上应有电缆标志 管道电缆或直埋电缆在引出地面时，均应采用钢管保护。
钢管伸出地面不宜小于2.5m；埋入地下宜为 0.3m～0.5m 具有可供利用的架空线路时，可同杆架空敷设，但同电力线(1kV以下)的间距不应小于，同播送线间距不应小于1m，同通信线的间距不应小于0.6m 4．供电与接地 中央监控室应有专用接地干线引入接地体，专用接地干线应使用铜芯绝缘导线或电缆，其芯线截面不小于 16mm2 监控室内接地母线的路由、规格应符合设计要求施工时应符合以下规定： 接地母线的外表应完整，无明显损伤和剩余焊剂渣，铜带母线光滑无毛刺，绝缘线的绝缘层不得有老化龟裂现象 接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲母线与机架或机顶的连接应牢固端正 电缆走道上的铜带母线可采用螺丝固定；电缆走道上的铜绞线母线，应绑扎在横档上 所有接地极的接地电阻应进行测量，经测量达不到设计要求时，应在接地极回填土中参加无腐蚀性长效降阻剂当仍达不到要求时，应经过设计单位的同意，采取更换接地装置的措施 系统的工程防雷接地安装，应严格按设计要求施工接地安装应配合土建施工同时进行 中央监控室控制器的接地宜与防雷接地共用接地体，但此时接地电阻应小于1Ω。
假设与防雷接地系统分开，两接地系统的距离不宜小干20m 当供电线与控制线合用多芯线时，多芯线与电缆可一起敷设中央控制室 机架安装应符合设计要求，应竖直平稳，垂直偏差不得超过1％；机架的底座应与地面固定；几个机架并排在一起，面板应在同一平面上并与基准线平行前后偏差不得大于3mm对于相互之间有一定间隙而排成一列的设备，其面板前后偏差不得大于5mm 控制台安装应安放竖直，台面水平，台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象 在监控室内，电缆的敷设应符合以下要求： 采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内，拐弯处应符合电缆曲率半。
