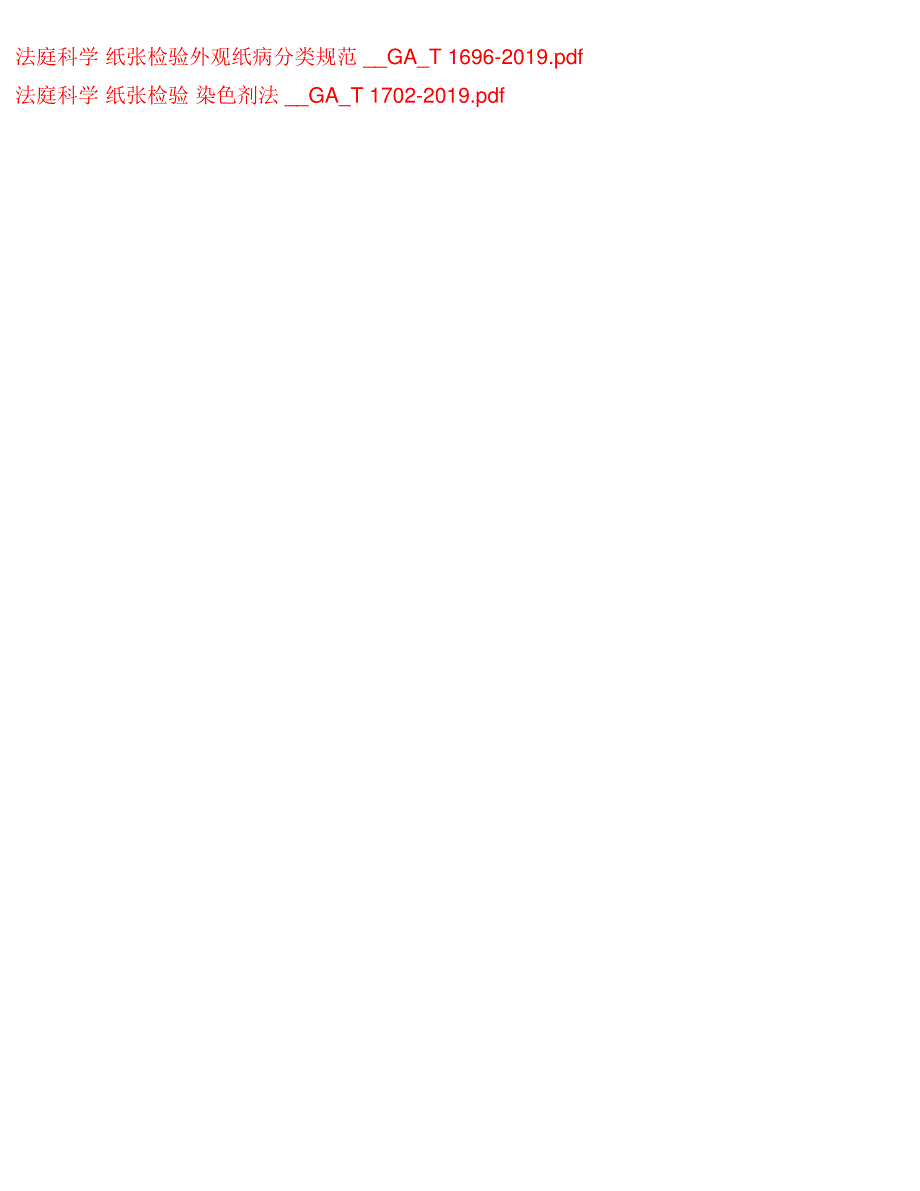

法庭科学 纸张检验外观纸病分类规范 __GA_T 1696-2019.pdf 法庭科学 纸张检验 染色剂法 __GA_T 1702-2019.pdf ICS 13.310 A 92 中 华 人 民 共 和 国 公 共 安 全 行 业 标 准 GA GA/T XXXXXXXX 法庭科学 纸张检验外观纸病分类规范 Forensic sciencesSpecifications for classification of blemished paper appearance （报批稿） xxx-xx-xx 发布 xxxx-xx-xx 实施 中华人民共和国公安部中华人民共和国公安部 发布 发布 GA/T XXXX-XXXX I 前 言 本标准按照 GB/T 1.12009 给出的规则起草 本标准由全国刑事技术标准化技术委员会文件检验分技术委员会 （SAC/TC179/SC10） 提出并归口 本标准起草单位：北京市公安局、公安部物证鉴定中心 本标准主要起草人：张建洲、王鑫、黄妍、梁鲁宁 GA/T XXXX-XXXX 1 法庭科学 纸张检验外观纸病分类规范 1 范围 本标准规定了法庭科学纸张检验外观纸病的分类。
本标准适用于法庭科学领域中纸张检验鉴定 2 术语 下列术语和定义适用于本文件 2.1 外观纸病 blemished paper appearance 纸页表面可以直接观察到的各种疵点和缺陷 3 外观纸病分类 3.1 匀度不良 纸张的匀度表示纸张结构的均一性，即纸张中纤维、填料及涂料等分布的均匀程度匀度不良常表 现为云彩花、浆道子、团状组织等，其特征分别为： a) 云彩花：透光观察纸张时观察到的不规则、不均匀的云朵状的结构； b) 浆道子：由于纤维分布不均，透光可见的纤维聚集而形成的条状浆痕； c) 团状组织：纤维互相絮聚在一起成为一团团的状态，且无规则的分布在纸张中 3.2 尘埃 尘埃是暴露在纸的表面，在任何照射角度下都能见到的，与纸面有明显颜色差异的各种杂色小点 常见的有： a) 纤维性尘埃； b) 非金属性尘埃； c) 金属性尘埃 3.3 褶皱 褶皱常见种类有： a) 褶子：纸页因折叠或重叠而形成的叠痕或折痕，包括活褶、死褶； b) 鼓泡：纸页出现局部收缩，导致纸面有凸出的泡，并在起泡的纸面上有细曲皱； c) 泡泡纱:纸面上有排列较密的细小泡点，犹如“泡泡纱”类布一般。
3.4 斑点 斑点是与纸面颜色相差不大，而色泽明暗和反光与纸面不一致的点子常见种类有： a) 湿斑； b) 汽斑； c) 缸斑； d) 浆斑 3.5 透光点、透帘 纸页上纤维层较薄但尚未完全穿透、其透光度较纸页其他部分大的点子这些点子小的叫透光点， 大的叫透帘形状呈不规则形或圆形 GA/T XXXX-XXXX 2 3.6 压花 在压榨过程中，由于湿纸页在挤压脱水过程中排水不及，致使纸页被破坏，纸页上产生散花状暗道 的纸病 3.7 孔洞 孔洞种类有： a) 孔眼：一般是比针孔大，但直径在1以下的孔洞，分为有规律孔眼和无规律孔眼； b) 破洞（窟窿）：孔径在1以上的孔洞 3.8 条痕 在光线照射下与纸面光泽或颜色不同的条形痕迹常见种类有： a) 毛毯痕（又称毛布痕）； b) 压榨造成的条痕； c) 烘缸造成的条痕； d) 色条痕； e) 压光部产生的条痕； f) 龟纹痕 3.9 翘曲和起拱 翘曲是纸张两边或四角翘起，中间凹下的状态起拱是纸张中部或中间的局部较大面积拱起，两边 或四周凹下的状态 3.10 裂口 纸页中部或边沿，出现的裂缝或破口 3.11 硬质块 纸面上偶尔出现的质地坚硬，高出纸面的块状物质或粗粒，如木屑、木块、金属块、草节、生硬原 料、纤维结等。
3.12 砂子 纸页上存在的硬质砂粒 3.13 色调不一致 同批产品甚至同令纸的白度或颜色不一致的现象 _________________________________ ICS 13.310 A 92 GA 中 华 人 民 共 和 国 公 共 安 全 行 业 标 准 GA/T XXXXXXXX 法庭科学 纸张检验 染色剂法 Forensic sciencesPaper identificationStaining （报批稿） XX-XX-XX 发布 XX-XX-XX 中华人民共和国公安部 发 布 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草 本标准由全国刑事技术标准化技术委员会文件检验分技术委员会 （SAC/TC179/SC10） 提出并归口 本标准起草单位：北京市公安局、公安部物证鉴定中心 本标准主要起草人：张建洲、王鑫、黄妍、梁鲁宁 1 法庭科学 纸张检验 染色剂法 1 范围 本标准规定了法庭科学领域中纸张检验的染色剂法 本标准适用于法庭科学领域中的纸张检验鉴定 2 染色剂的选取 2.1 针对纤维组成的检验，建议使用 Herzberg 染色剂（赫兹伯格染色剂）。
2.2 针对制浆方法的检验，建议使用 Herzberg 染色剂（赫兹伯格染色剂）或 Graff“C”染色剂（格 拉夫“C”染色剂） 2.3 Lofton-Merritt 染色剂（洛夫顿梅里特染色剂）、Selleger 染色剂(舍律格尔染色剂)、Wilson 染色剂(威尔逊染色剂)和 Alexander 染色剂(亚历山大染色剂)4 种染色剂，不建议单独使用，可作为对 Herzberg 染色剂（赫兹伯格染色剂）和 Graff“C”染色剂（格拉夫“C”染色剂）检验结果的印证和补 充 3 配制要求 3.1 应使用分析纯试剂和蒸馏水或去离子水配制 3.2 染色剂应保存在棕色试剂瓶中，放置在暗处 3.3 建议每 2 个月重新配制一次，以保证染色效果 4 Herzberg 染色剂（赫兹伯格染色剂） 4.1 配制方法 4.1.1 溶液 A室温下饱和氯化锌溶液：将氯化锌(ZnC12)加入到 100mL 温水中，直到剩余溶质不再溶 解，让其冷却至室温，并观察有氯化锌结晶出现，贮存此溶液于棕色试剂瓶中备用 4.1.2 溶液 B碘溶液：混合 2.1g 碘化钾(KI)和 0.1g 碘(I2),逐滴地加入 5mL 水，边加边搅拌，使 其混合。
如果有碘残留而未被溶解，可能是由于水加入的太快，此溶液废弃 4.1.3 将 15mL 溶液 A、1mL 水和所有的溶液 B 混合，静置 6h 以上，使任何沉淀物都沉淀下去，轻轻倒 出上层清液到棕色滴瓶中，并加入一小片碘（I2） 在使用新染色剂之前，应用已知纤维检查棉纤维应呈酒红色，如呈浅蓝色,说明溶液太浓，应加 入很少量的水进行稀释化学浆纤维应呈蓝色到浅蓝紫色，如呈淡红色，说明氯化锌浓度太低，应加入 少量氯化锌结晶片来调整 4.2 检验样品的制备和检验 4.2.1 提取纸样 纸样应从不影响图文的边角及空白处提取 2 一份检材或样本，应至少取2处不同部位的纸样（不小于2mm2mm）特殊情况下，可相应增加取 样数量 将提取的纸样湿润后，用手指轻揉至松软状，令其纤维分散，制成试样 如检材或样本数量较多， 且送检单位允许破坏原件的情况下， 可以选用分散器进行分散， 制成试样 如上述方法不能完全将纤维分散开，可将其放在烧杯中，用1%氢氧化钠(NaOH)溶液煮沸1min5min，直 至其柔软，并不停搅拌用玻璃滤器过滤，水洗两次后，用适量0.2%盐酸(HCl)充分中和，用水清洗多 次后，再进行分散，制成试样。
含有羊毛或天然丝的检材或样本不能使用氢氧化钠(NaOH)溶液 4.2.2 染色并制作检验样品 将试样放在载玻片上，滴上12滴染色剂，使其充分着色如试样未能均匀分散，可用解剖针辅助 分散 用镊子夹取一片盖玻片，成45角将其一侧压住载玻片，缓慢放下，避免产生气泡 染色1min2min后，倾斜玻片的长边，用滤纸吸去盖玻片周围溢出的多余染色剂 检验样品制备完成后，为确保染色效果，应立即进行观测 4.2.3 观测 一般在80120倍透射光源显微镜下观察纤维形态及染色情况， 观察研究细微特征时也可使用200 300倍显微镜 将检验样品置于显微镜的载物台上，沿水平或垂直方向慢慢地、有规律地移动，以便观测到全部纤 维区 至少观察2个检验样品，对于难以鉴别的造纸浆料，应相应增加样品观察数量 4.3 Herzberg 染色剂颜色测定 Herzberg染色剂颜色测定见表1 表 1 Herzberg 染色剂颜色反应表 浆 种 颜 色 化学浆（木浆、稻麦草浆、西班牙草浆等） 蓝色、浅蓝-紫蓝 机械浆（木浆、稻麦草浆、黄麻等） 黄色 破布浆（棉、亚麻、大麻、苎麻等） 酒红色 半化学浆和化学机械浆 暗蓝色、暗黄色、混杂蓝色和黄色 再生纤维素纤维（粘胶纤维等） 暗浅蓝色-紫罗蓝色 醋酸纤维素纤维 黄色 合成纤维 无色到浅棕黄色 注 1：针叶木硫酸盐浆粗浆得率约 60呈现深黄色。
注 2：化学浆纤维呈现蓝色，其蓝色深浅程度取决于制浆过程和脱木素程度，脱木素不完全的纤维呈现黄 3 色 注 3：由于 Herzberg 染色剂得到的颜色是不稳定的，化学浆纤维的蓝色会逐渐变深，机械浆纤维的黄色会 逐渐呈现灰色调 5 Graff“C”染色剂（格拉夫“C”染色剂） 5.1 配制方法 5.1.1溶液氯化铝溶液 （20,=1.16g/mL） ： 溶解约40g六水合氯化铝(AlCl3 6H2O)于10mL水中 5.1.2溶液氯化钙溶液（20,=1.37g/mL）：溶解约100g氯化钙（CaC12）于150mL水中 5.1.3溶液氯化锌溶液 （20,=1.82g/mL） ： 在约50mL温水中加入约100g干燥的氯化锌 （ZnC12） , 直至残余物不再溶解，让其冷却到室温，观察应有少许氯化锌晶体析出 5.1.4溶液碘溶液：将0.90g碘化钾（KI）和0.65g碘（I2）混合后，用滴管逐滴加入50ml水到混 合液中，并不断搅拌如仍有一些碘仍未溶解，可能是水加入过快，此溶液应废弃 5.1.5用移液管取20mL溶液A、10mL溶液B及10mL溶液C于一个量筒中使之混合均匀,再加入12.5mL溶液D, 进一步混合，静置于暗处，12h24h以后，当所有的沉淀物沉淀以后，倾倒清液于棕色滴瓶中，并加入 一小片碘。
在使用新染色剂之前， 用含有漂白针叶木硫酸盐浆和亚硫酸盐浆的样品进行检查， 如果染出颜色与 表2中给出的颜色不相符合，可加入少许碘液（I2）再检查，如果在此之后颜色仍不满意，则重新混合 配制 5.2 检验样品的制备和检验 同4.2 5.3 Graff“C”染色剂颜色测定 Graff“C”染色剂颜色测定见表2 4 表2 Graff“C”染色剂颜色反应表 浆种 颜色 针叶木化学浆 未漂硫酸盐浆 深浅不同的黄色和棕色 漂白硫酸盐浆 浅蓝灰色或灰色 溶解级硫酸盐浆 淡棕紫色 未漂亚硫酸盐浆 深浅不同的黄色 漂白亚硫酸盐浆 浅棕色 溶解级亚硫酸盐浆 浅棕色或紫色 阔叶木化学浆 未漂硫酸盐浆 淡蓝绿色或深蓝色 漂白硫酸盐浆 鲜蓝色 溶解级硫酸盐浆 蓝紫色 未漂亚硫酸盐浆 带黄色的浅灰色 漂白亚硫酸盐浆 浅蓝色或带蓝的灰色 溶解级亚硫酸盐浆 淡棕色 半化学浆 针叶木浆 亮黄色 未漂阔叶木浆 淡绿色（不同深浅的） 漂白阔叶木浆 鲜蓝色（类似漂白阔叶木硫酸盐浆） 机械浆 鲜黄色 草类和西班牙草化 学浆 未漂浆 淡绿的蓝色（大多数纤维染为此种 颜色） 漂白浆 灰蓝色、蓝紫色、鲜蓝色（类似漂 白阔叶木硫酸盐浆） 破布浆 棉、亚麻、大麻、苎麻。
