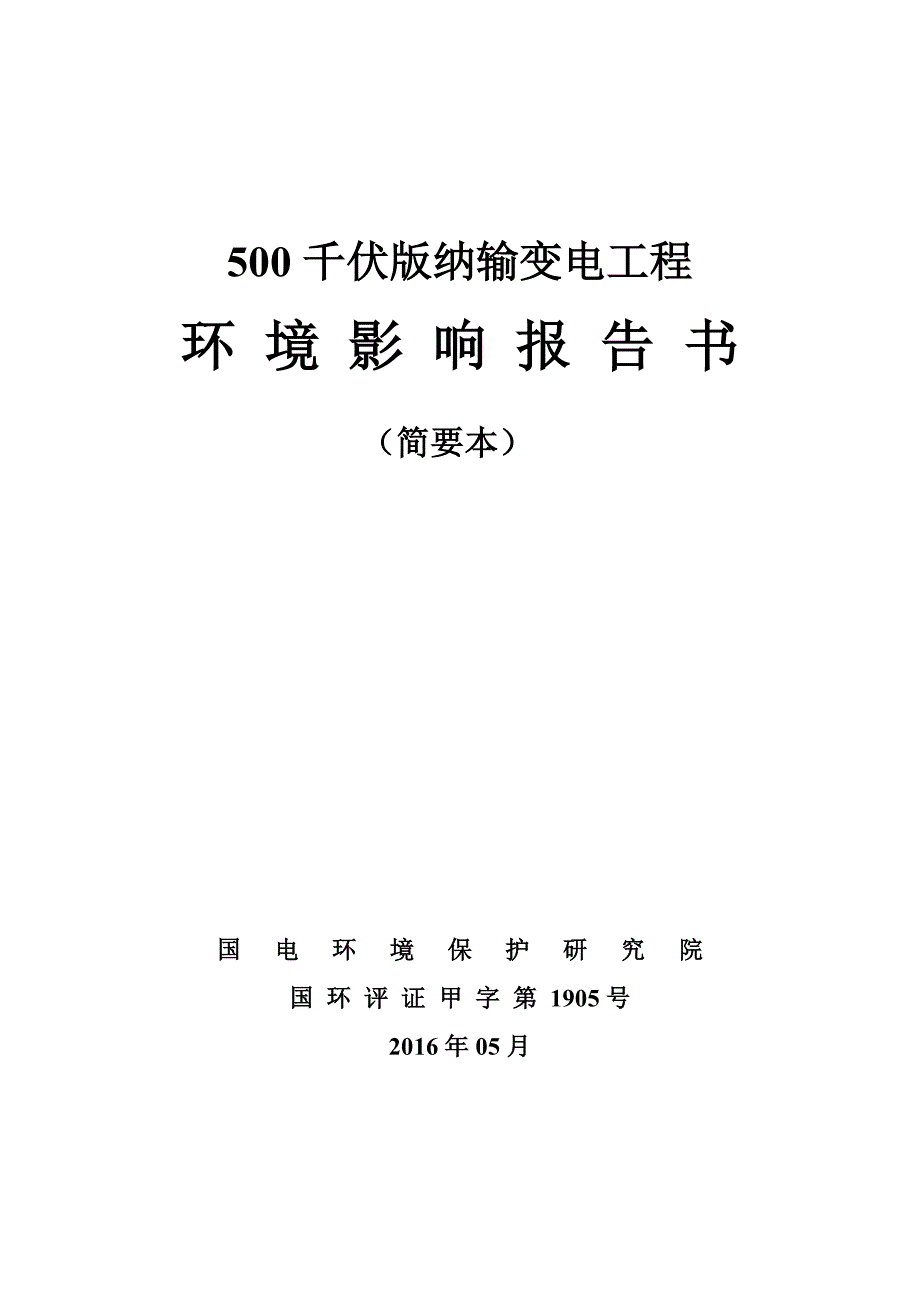

500 千伏千伏版纳输变电工程版纳输变电工程 环环 境境 影影 响响 报报 告告 书书 （简要本）（简要本） 国电环境保护研究国电环境保护研究院院 国国 环环 评评 证证 甲甲 字字 第第 1905 号号 2016 年年 05 月月 500kV 版纳输变电工程环境影响报告书 简要本 1 1 项目建设必要性项目建设必要性 西双版纳州电力负荷发展速度较快，根据电力需求预测结果，预计2015年西双版纳州用电量和最高负荷分别达到23.1亿kWh和520MW； 2020年用电量和最高负荷分别达到31.5亿kWh和728MW；2025年用电量和最高负荷分别达到38.8亿kWh和897MW；2030年用电量和最高负荷分别达到45.8亿kWh和1059MW 根据电力平衡测算结果，枯大方式下，2015年及以后版纳站供电区220kV及以下电网一直存在电力缺额， 2015年最大电力缺额达到470MW；“十三五” 期间，随着220kV版纳开关站的投产，景洪水电站1台350MW机组改接入版纳220kV电网，电力缺额得到一定缓解，2020年最大电力缺额为450MW，2025年和2030年进一步扩大到500MW和660MW。
按照容载比1.6进行计算，2020年版纳供电片区需新增500kV变电容量730MVA，2025年和2030年分别需新增500kV 变电容量810MVA和1060MVA “十三五”末期，版纳地区220kV及以下电网最大电力缺额达到450MW，此后电力缺口逐年扩大500kV版纳站投产前，西双版纳电网主要由思茅站及景洪电站联合供电，即通过220kV木乃河~版纳单回（导线截面400mm2，输电能力280MVA）和景洪电站500kV/220kV联变（容量360MVA）供电N-1方式下，若景洪电站500kV/220kV联变因故障退出运行，受木乃河~版纳单回线路输送容量限制，滇西南电网向版纳电网供电能力约为280MVA供电能力不足且供电可靠性较差 综上所述，为满足地区负荷发展需要，同时也是为了提高电网供电可靠性,建设500kV版纳输变电工程是必要的 2 工程概况工程概况 2.1 项目基本构成项目基本构成 500kV 版纳输变电工程共包括版纳 220kV 开关站升压扩建工程和景洪～思茅Ⅰ回开断接入版纳变 500kV 线路工程其基本组成详见表 2.1 表表 2.1（（a））版纳版纳 220kV 开关站升压扩建工程基本组成一览表开关站升压扩建工程基本组成一览表 工程名称 版纳 220kV 开关站升压扩建工程* 建设及营运管理单位 云南电网有限责任公司建设分公司 工程设计单位 中国能源建设集团广东省电力设计研究院有限公司 500kV 版纳输变电工程环境影响报告书 简要本 2 工程地理位置 位于西双版纳州景洪市小勐养镇以东基诺乡方向，距小勐养镇约 7.9km 处一山腰中部丘坡上 建设性质 扩建 已有规模 220kV 出线 6 回，采用户外 AIS 设备 变电站永久占地面积为 9.00hm2，围墙内占地 5.43hm2 系统组成 由 500kV、220kV 及 35kV 及相关设备组成 电压等级 额定电压 500kV 本期规模 本期建设 1 台 750MVA 主变压器（1#主变） ，500kV 出线 2 回（景洪 1 回，思茅 1 回） ，配电装置采用户外 AIS 设备，无 220kV 出线，本期 主变低压侧新建 2 组 60Mvar 低压电容器和 4 组 60Mvar 低压电抗器， 本期不装设高压并联电抗器。
本期扩建占用站内预留场地，不新征地 最终规模 2 台 750MVA 主变 （1#、 2#主变） ， 户外布置， 500kV 出线 8 回， 220kV 出线 14 回每台主变低压侧各装设 6 组低压无功补偿装置，向北、 向南方向每回出线侧各预留 1 组高压并联电抗器位置 环保措施 污水处理装置、冷暖及给排水设施等在前期工程中建成，本期新建事 故油池 1 座，容量为容量为 120m3 工程建设期 2017～2018 年 工程投资 13257 万元（静态投资） 表表 2.1（（b）） 景洪～思茅Ⅰ回开断接入版纳变景洪～思茅Ⅰ回开断接入版纳变 500kV 线路工程基本组成一览表线路工程基本组成一览表 工程名称 景洪～思茅Ⅰ回开断接入版纳变 500kV 线路工程 建设及营运管理单位 云南电网有限责任公司建设分公司 工程设计单位 云南电网有限责任公司建设分公司 建设地点 云南省西双版纳傣族自治州景洪市 建设性质 新建 规模 电压等级 额定电压 500kV 工程规模 新建线路均为单回路架设，其中景洪侧线路长度为 9.4km，思茅侧线路长度为 8.6km 导线型号 导线采用 4×JL/LB1A-400/35 钢芯铝绞线，分裂间距 500mm 杆塔型式 杆塔型号有 5D1X1-ZV1、5D1X1-ZV2、5D1X1-ZV3、5D1X1-ZV4、5D1X1-ZV5、5D1X1-J1、5D1X1-J2、5D1X1-JD、5D2X1-JD 工程建设期 2017～2018 年 工程投资 线路工程 5004 万元，光纤通信工程 320 万元（静态投资） 2.2 版纳版纳 220kV 开关站升压扩建工程开关站升压扩建工程 （1）地理位置 220kV 版纳开关站位于西双版纳州景洪市小勐养镇以东基诺乡方向， 距小勐500kV 版纳输变电工程环境影响报告书 简要本 3 养镇约 7.9km 处一山腰中部丘坡上。
从现场踏勘分析，变电站周围 200m 范围内没有居民住宅，站址已完成土地平整站址周围主要树种为橡胶树和茶树 （2）变电站已有建设规模 本工程在 220kV 版纳开关站基础上进行建设，将 220kV 版纳开关站扩建为一个完整的 500kV 版纳变电站220kV 版纳开关站一期工程建设 220kV 出线 6回，计划于 2017 年建成投运，目前已开工建设 （3）本期建设规模 本期建设 1 台 750MVA 主变压器（1#主变） ，500kV 出线 2 回（景洪 1 回，思茅 1 回） ，配电装置采用户外 AIS 设备，无 220kV 出线，本期主变低压侧新建2组60Mvar低压电容器和4组60Mvar低压电抗器， 本期不装设高压并联电抗器 （4）最终规模 建设 2 台 750MVA 主变（1#、2#主变） ，户外布置，500kV 出线 8 回，220kV出线 14 回每台主变低压侧各装设 6 组低压无功补偿装置，向北、向南方向每回出线侧各预留 1 组高压并联电抗器位置 （5）主要设备选型 本期建设主变压器型式采用三相一体自耦无励磁调压变压器，距离主变 2m处的等效 A 声级控制在 75dB（A）以下；500kV 配电装置采用敞开式电气设备（AIS） ，罐式断路器；220kV 配电装置采用敞开式电气设备（AIS） ，罐式断路器；35kV 采用敞开式电气设备（AIS） ，瓷柱式断路器、空心并联电抗器、干式空心串联电抗器、框架式电容器组。
主变压器配置油中溶解气体监测装置，500kV、220kV 避雷器配置监测装置 （6）变电站总平面布置及占地 500kV 配电装置布置在站区西侧，向南、西、北三个方向出线；220kV 配电装臵布臵在站区东侧，向南、北两个方向出线；主变压器及 35kV 配电装置布置在 500kV 和 220kV 配电装置之间；主控通信楼布臵在站区南侧，从南侧进站变电站布置方式分组明确，集中布置，整齐美观，节约占地 该变电站围墙内占地面积 5.43hm2本期扩建工程在原有围墙内预留场地进行，不需新征用地 500kV 版纳输变电工程环境影响报告书 简要本 4 （8）变电站给水及生活污水处理 生活用水引自附件村庄自来水满足运行期间生活用水需求 站内前期设计建设地埋式污水处理装置，污水处理后用于站内绿化 （9）固体废物产生及处置 变电站站内不使用煤炉和锅炉，无弃渣产生；生活垃圾产生量较少，利用站内前期设有固定的垃圾临时贮存设施，由当地环卫部门统一处理变电站运行更换的废旧蓄电池由有资质的单位收集回收处置 （10）事故废油处理 变电站主变压器的事故油经事故排油管收集后，排入事故油池，废油由有资质的单位回收处置，不外排。
根据《220kV～500kV 变电所设计技术规程》(DL/T 5218-2005)，变电站内应设置事故油坑和总事故贮油池，接应变压器发生泄油事故时，将溢流的变压器油贮存，不致污染环境设计规程要求，事故油坑的有效容积不应小于单台设备油量的 20％，总事故油池的有效容积不应小于最大单台设备油量的 60％500kV 版纳变电站事故油池为水泥结构，进行防渗处理，事故油池设置在 500kV 配电装置东侧，容积约为 120m3，满足设计规程要求 （11）水土流失防治现状及现有防治措施 本期扩建版纳变电站编制了水土保持报告书， 拟采取的水土保持措施有碎石压盖、排水沟等工程措施 （12）项目投资 版纳 220kV 开关站升压扩建工程本期静态投资为 13257 万元 2.3 景洪～思茅Ⅰ回开断接入版纳变景洪～思茅Ⅰ回开断接入版纳变 500kV 线路工程线路工程 本工程景洪侧解口线路从南侧构架出线后右转折向西南， 思茅侧线路从北侧构架出线后左转向西，之后再左转，与景洪侧解口线路平行，沿卡可田村西北侧丘陵地带向西南走线在勐养农场新三队附近跨越小磨公路和 35kV 养诺线然后线路继续向西偏南，大致平行 220kV 木景线解口入版纳站线路，先后跨越昆磨高速公路和 35kV 汪养线。
两回解口线路在银河三组南侧山地跨越 220kV 木景线后，景洪侧解口线路右转向西沿山地走线，跨越 110kV 景大线后接入 500kV景思线 N1017 塔附近的景洪侧解口点思茅侧线路右转向西北沿山地走线，跨越 110kV 景大线后接入 500kV 景思线 N1021 塔附近的思茅侧解口点新建线路均为单回路架设，其中景洪侧线路长度为 9.4km，思茅侧线路长度为 8.6km 500kV 版纳输变电工程环境影响报告书 简要本 5 本工程拟建线路均处于景洪市境内 （3）项目投资 景洪～思茅Ⅰ回开断接入版纳变 500kV 线路工程静态投资为 5004 万元，光纤通信工程 320 万元 3 环境保护目标及环境质量现状环境保护目标及环境质量现状 3.1 环境保护目标环境保护目标 本工程主要环境保护目标见表3.1 表表3.1 500kV版纳版纳输变电输变电工程环境保护目标一览表工程环境保护目标一览表 工程名称 环保目标 地理位置 最近距离和 方位 环境特征 环境影响 版纳 220kV 开关站升压 扩建工程 无 — — — 景洪～思茅 Ⅰ回开断接 入版纳变 500kV 线路 工程 景洪市勐养农场银 河生产队六队 线路西北侧 约 30m 处 1 层尖顶加水站，3 间 N、E、B 注：E—工频电场强度；B—工频磁感应强度；N—噪声。
3.2 环境质量现状环境质量现状 （1）工频电场 500kV 版纳变电站周围监测点工频电场强度监测小于 4kV/m 的评价标准限值拟建输电线路沿线各监测点工频电场强度监测值也满足 4kV/m 的评价标准要求 （2）工频磁场 500kV 版纳变电站周围监测点工频磁感应强度小于 100μT 的评价标准限值拟建输电线路沿线各监测点工频磁感应强度监测值小于 100μT 的评价标准限值 （3）噪声 拟扩建版纳变电站站址处噪声。
