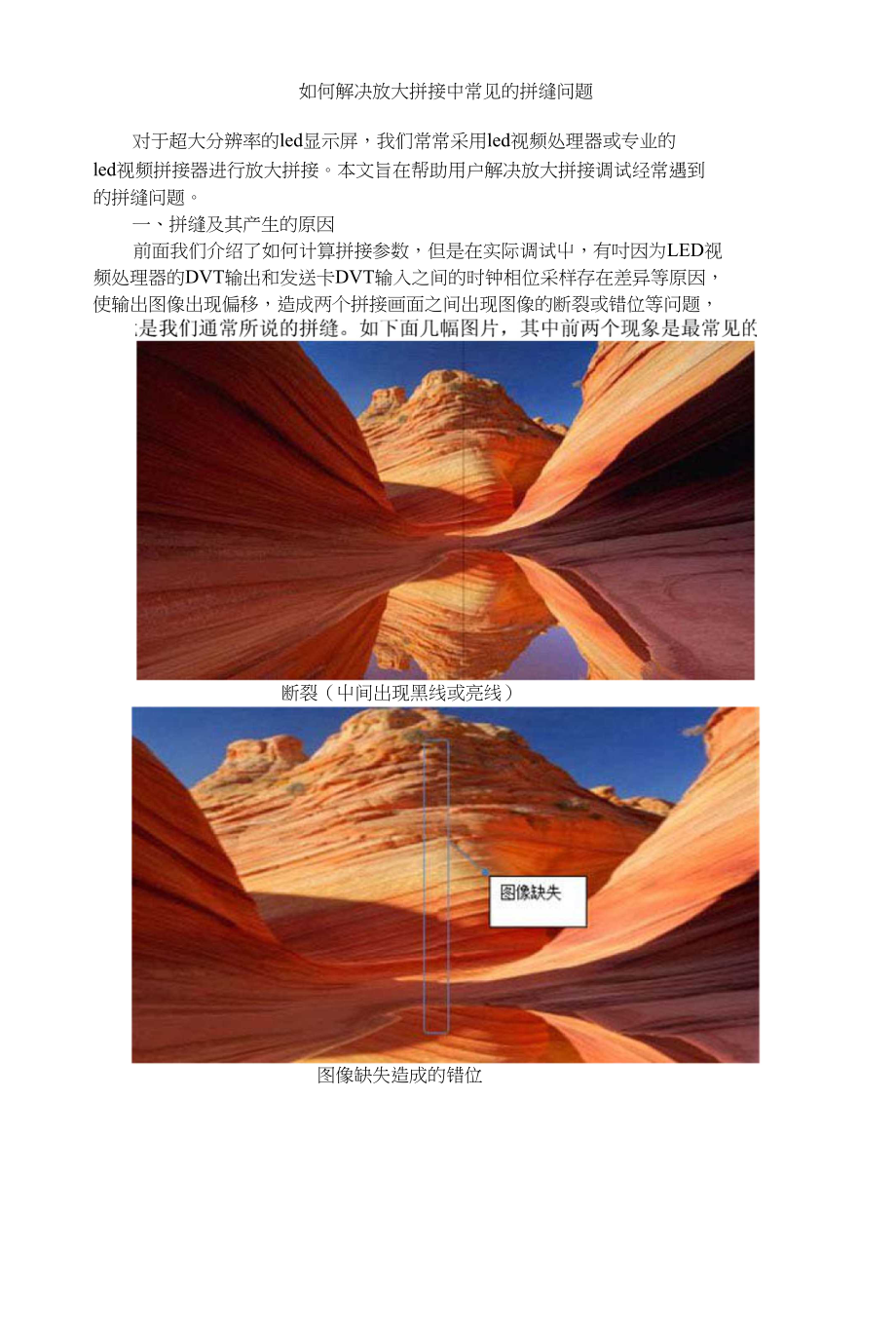

如何解决放大拼接中常见的拼缝问题对于超大分辨率的led显示屏，我们常常采用led视频处理器或专业的led视频拼接器进行放大拼接本文旨在帮助用户解决放大拼接调试经常遇到 的拼缝问题一、拼缝及其产生的原因前面我们介绍了如何计算拼接参数，但是在实际调试中，有吋因为LED视 频处理器的DVT输出和发送卡DVT输入之间的时钟相位采样存在差异等原因， 使输出图像出现偏移，造成两个拼接画面之间出现图像的断裂或错位等问题，断裂（中间出现黑线或亮线）图像缺失造成的错位 图像觅复造成的错位二、解决方法为了便于理解，我们以实际案例来进行说明如下图所示，该方案采用的LED视频拼接器，其两个输出口将两块分辨率 为1792x1056的led显示屏拼接成一块总分辨率为3584x1056的LED显示屏35B411056L7P4WLVP404的两个输出端口参数设置如下: 设置缎0UT1OUT2输出宽度17921792输出水平趙冶00输出高度10561056输出垂直趨冶00输AW960960输入水平册0960输入局度10801080输入垂直妙00解决问题分两个步骤：1・去除图像断裂先观察图中的黑线（实际为像素点不亮，也可能是亮线）是在左边一块屏还是右边一块屏。
如亮线或暗线在右边一块屏上，则将对应该屏幕的0UT2的输出水平起始由 0设为负数（如-2）,使右侧显示屏的输出图像左移，进而亮线或暗线消失但 图像左移会造成右侧屏幕几列黑屏，我们可以将0UT2输出宽度增加（如设为 1794）来解决如亮线在左边一块屏上，则将对应该屏幕的0UT1的输出宽度增加（如设为 1794）,使图像放大铺满左侧显示屏使黑线（或亮线）消失依此操作后图像实际效果如下图: 2.解决图像错位去除图像断裂后，我们发现两块屏幕交界位置会出现图像缺失，造成涮而 不连续的现象此时，我们可以微调减小0UT2输入水平起始，这样0UT2从原 始输入图像截取的图像会相应的向左移动，使缺失的图像重新显示出来具体 如下：一 将0UT2的输入水平起始从960逐渐减小，则中间缺失的图像逐渐在屏幕显 示出來如输入水平起始减小过多，则会出现图像重复显示的问题，如卜•图此时, 我们可以配合适当将0UT1端口的输出宽度增加，去除重复的图像，使图像完成实际调试中，0UT2的输入水平起始和0UT1的输出宽度微调数值并不是固 定的，需要参照实际效果进行调整，最终使图像连续以上为解决图像的断裂拼缝的方法，关于图像缺失或重复造成的拼缝，可 以参考以上解决方法的第二步骤。
补充说明：在实际调试中，我们发现将输入画而设为斜线时更能宜观的确认图像是否本文由中国标识网收集整理，更多信息请访问标识商学院。
