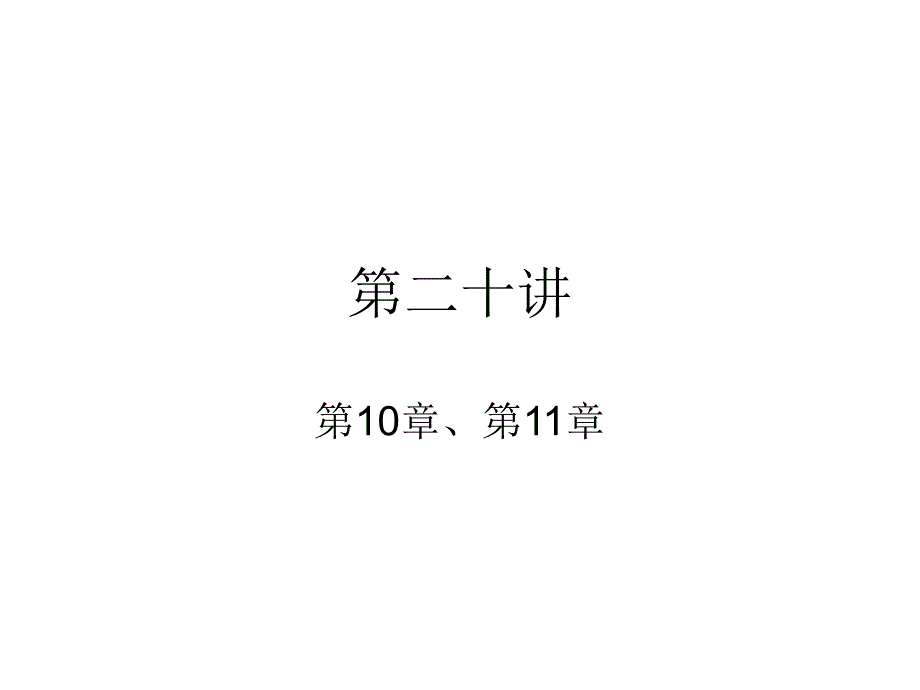

第二十讲 第10章 第11章 三维曲面加工 主要是指加工曲面或实体表面等复杂型面 它与二维加工的最大不同在于Z向不是一种间歇式的运动 而是与XY方向一起运动 从而形成三维的刀具路径 在实际加工中 大多数零件都需要通过粗加工阶段才能最终成形 MastercamX3一共提供了8种粗加工方法和11种精加工方法 1 新建文件2 绘制工件图形3 选择机床4 粗加工平行铣削加工5 精加工陡斜面加工一6 精加工陡斜面加工二 用矩形形状设置绘制60 60矩形 圆角半径5 中心点 0 0 挤出曲面高20 倾角10 如图 选择机床铣床默认粗加工平行铣削加工刀具路径 曲面粗加工 粗加工平行铣削加工选取工件的形状对话框中 未定义 确定 输入名称 确定选择9个曲面 4个侧面 4个圆弧面和1个顶面 出现刀具路径的曲面选取对话框 单击指定下刀点按钮 指定下刀点坐标 0 0 30 选择101号直径16mm球刀 并设置参数 设置材料如图 精加工陡斜面加工一刀具路径 曲面粗加工 精加工陡斜面加工出现选择加工曲面提示 选择上面9个曲面 结束选择出现刀具路径的曲面选取对话框 单击指定下刀点按钮 指定下刀点坐标 0 0 30 选择101号16mm直径球刀 设置刀具参数 精加工陡斜面加工二重复上面的操作 将都斜面粗加工参数选项卡中 设置 加工角度 为90 可以利用复制 粘贴 再修改参数 放射状粗加工与熔接精加工 放射状粗加工 选择 凸 形状 并命名选择要加工的面边界范围 选择114圆选择放射中心点 曲面圆心 熔接精加工 单击 熔接 出现 选择退出的串连1 时选择圆 出现 选择退出的串连2 时单击加号按钮 输入点 0 0 0 确定熔接精加工参数切削方式螺旋形 。
