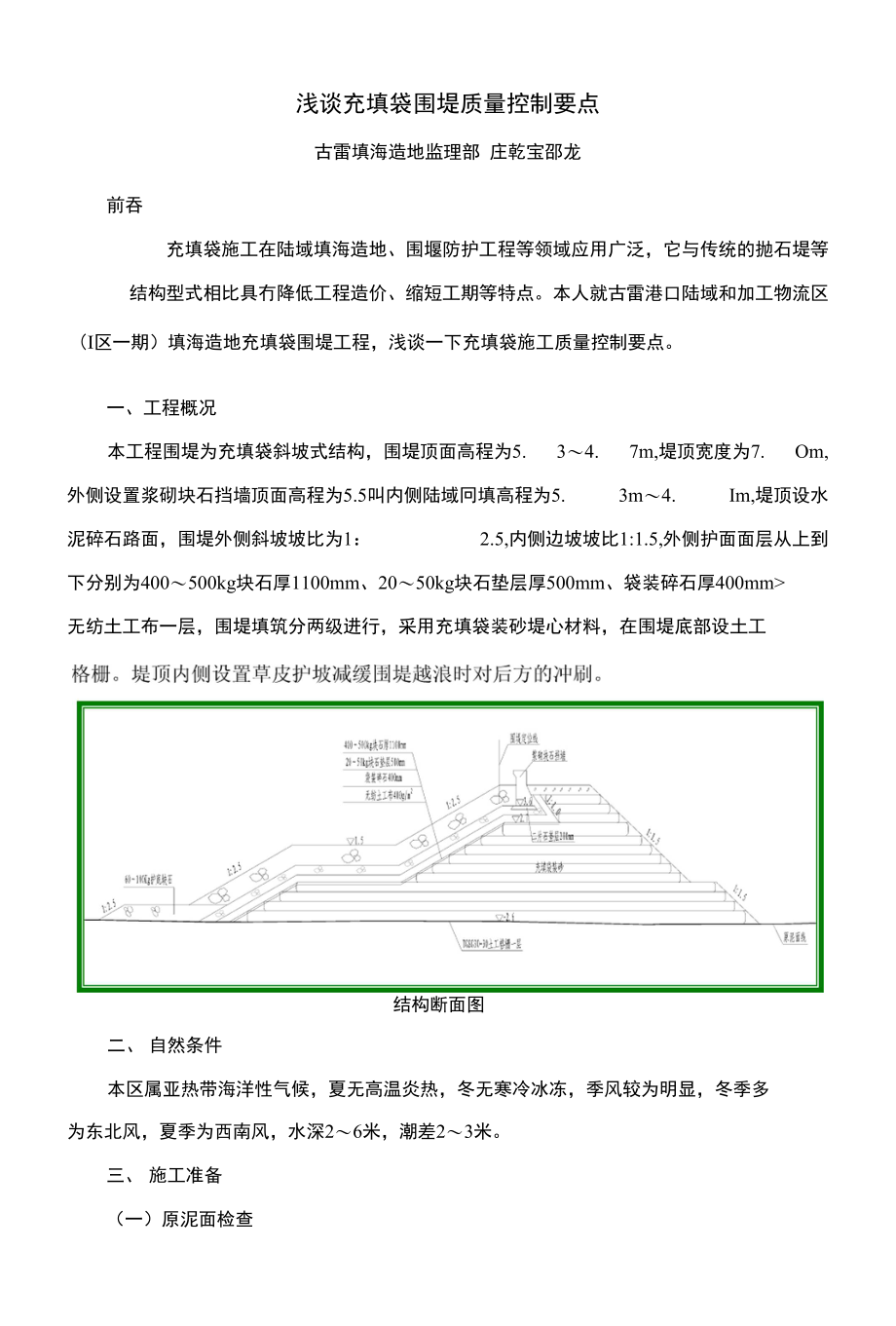

浅谈充填袋围堤质量控制要点古雷填海造地监理部 庄乾宝邵龙前吞充填袋施工在陆域填海造地、围堰防护工程等领域应用广泛，它与传统的抛石堤等 结构型式相比具冇降低工程造价、缩短工期等特点本人就古雷港口陆域和加工物流区（I区一期）填海造地充填袋围堤工程，浅谈一下充填袋施工质量控制要点一、工程概况本工程围堤为充填袋斜坡式结构，围堤顶面高程为5. 3〜4. 7m,堤顶宽度为7. Om, 外侧设置浆砌块石挡墙顶面高程为5.5叫内侧陆域冋填高程为5. 3m〜4. Im,堤顶设水 泥碎石路面，围堤外侧斜坡坡比为1： 2.5,内侧边坡坡比1:1.5,外侧护面面层从上到 下分别为400〜500kg块石厚1100mm、20〜50kg块石垫层厚500mm、袋装碎石厚400mm> 无纺土工布一层，围堤填筑分两级进行，采用充填袋装砂堤心材料，在围堤底部设土工结构断面图二、 自然条件本区属亚热带海洋性气候，夏无高温炎热，冬无寒冷冰冻，季风较为明显，冬季多 为东北风，夏季为西南风，水深2〜6米，潮差2〜3米三、 施工准备（一）原泥面检查人工潜水检查充填袋施工原泥而是否冇尖锐物及大右块，如冇需要应及时清理)铺设土工格栅选材及铺设本工程采用一次成型的双向拉伸塑料土工格栅(TGSG30-30)，高潮位时装船驳运至 现场，赶低潮时铺设TGSG30-30 土工格栅一层。
三)充填袋选材及加工1. 编织土工布本工程所采用的土工布规格为300g/m 充填砂材料技术指标充填砂袋用砂含泥量W10%,内摩擦角226砂的质量每10000m3取样检验一次编织土工布，其技术指标应满足下表耍求编织土工布技术指标序号项目单位指标1单位面积质量g3002经向断裂强力KN/mN663纬向断裂强力KN/mN464经纬断裂伸长率%285CBR顶破强力KN25.06等效孔径090(095)Mm0. 08〜0. 57垂直渗透系数cm/s108撒破强力KN>0.8充填袋充砂完成后，侧而布置袖口容易被砂的压力挤开漏砂，对施工质量造成影响临 海侧布置袖口被海浪拍打撕开漏砂4. 充填砂袋的加工加工时根据设计断而要求进行划线放样，然后进行袋体缝合缝制时，袋体的所冇 接缝均采用包缝法进行缝制，每道缝先包叠四层，再缝制二道，保证缝合牢同，袋的缝 制做到叠接至位，线脚顺直，均匀牢同，确保袋休的接缝强度其充填袋加工流程详见 下图：充填袋加工流程图四、充填袋铺设施工工艺首先由测量组进行测量定位，放样围堤的内外边线，边线上插钢管将要铺设的砂袋按编号运至现场并沿长度方向折叠在海上施工平台上，采用人工低潮定位铺设，配合 交通船，进行铺设，砂袋缝应垂直于堤轴线，沿长边方向进行铺设。
铺设完成后，用砂 袋进行沉压袖口应浮出水面 充填袋铺放图(-)充填机械与管道铺设吹填砂袋筑堤选用口行组装的小型抽砂泵船输砂管采用6寸高密塑料管架设于浮体(排架)上延伸至砂袋位置与抽砂泵船联 结处由于风浪的影响采用6寸橡胶软管联结，在砂袋位置以上采用6寸晴纶软管联结， 并伸入袖口，绑扎牢固输砂管线在铺设过程中，严把铺设质量关，确保在整个施工过 程中无跑、冒、滴、漏现象)砂袋的充填开启泥浆泵和高压泵开关，进行冲挖，泥浆经泥浆泵口吸入，通过输泥管输送充入填充袋填充砂示意图充填时先充袋体四角，在充填过程中要经常检查出泥管口的泥砂堆积情况，及时调 整出泥管口方向，不断更换充砂袖口，施工人员可在袋体顶而来回踩踏，使袋内砂充填 均匀、饱满，确保充填平整，加快袋体排水固结速度，待整个砂袋达到屏浆阶段，适当 减少充填砂袋机械或停止充填，以防布袋爆裂，留冇一定固结脱水时间充填过程中，测量人员根据充砂袋堤心断而图纸控制好每层砂袋顶高程，在充填过 程中如一次达不到理想高度，待砂袋稍有固结后，再进行二次或多次充填，直到理想的 充盈度，砂袋厚度控制按设计要求在50cm,充填袋的充满度应控制在80%以上固结度 达到设计要求，方可进行上一层充填袋的施工。
充填施工过程中，如发现破损，必须及 时进行等强度修补，以防袋内充填物流失，造成堤塌陷充填完成后，袖口用尼龙绳绑 扎好（严禁用铁丝进行绑扎）转弯处的充填袋，应根据现场施工情况，捉前制作梯形充填袋，普通长方形充填 袋在转弯处无法完整对接成型后的转弯处充填袋成型后的大型充填袋五、充填袋施工质量控制重点1. 严格测量放样，确保袋体位置、高程的准确性，从而保证围堤坡度符合设计要 求2. 严把材料进场关，必须具有出厂合格证，杜绝不合格材料进入施工现场3. 砂袋制作前，详细检查布料质量，对有破损、孔洞、经纬线明显疏密不均、质 地老化等明显影响砂袋质量的布料一律不准使用4. 在大量施工砂袋棱体前，应先进行试吹，在掌握了适宜的砂浆浓度，屏浆压力、固结时间、固结速度等经验数据后，再进行大而积施工5. 砂袋逐渐充满后，在屏浆期间，应控制好充填压力，防止袋体爆裂当棱体砂 袋内砂料未固结成型，不可进行上层砂袋的充填，否则将压破下层砂袋6. 砂袋充填结束后，检查砂袋冇无破损，如冇破损，应及时修复在破损处另覆 一块布，采用外覆式方法缝制，并使其满足搭接长度要求，防止因风浪的冲刷而淘空袋 体内砂料而拉坏砂袋7. 进行上层砂袋施工前，应检查下层砂袋冇无破损，冇破损应及时修补，并检查 平整度是否较差，如差别较大，应进行补吹。
8. 水下砂袋棱体的施工，要做好砂袋的搭接，如冇空隙，应用同质量的小砂袋嵌 缝9. 砂袋外露部分，不得长时间暴露FI照且要防止风浪对袋休的冲击，外层护面按 施工顺序安排要以最快的速度跟上，暴露长度不得大于50mo10. 充填砂袋棱体完工时，棱体的预留高度应满足设计要求的预留高度11. 充填料土质、颗粒级配和干土重度必须符合设计要求12. 充填袋筑堤施工的允许偏差、检验数量和检验方法应符合下表规定：序号项 目允许偏差（mm）检验单元 和数量单元测点检验方法1充填袋体长度土500每袋2用尺量2相邻袋间局部 最人缝宽202用尺量3堤顶面标高100每20m1用水准仪测4堤顶轴线偏移水上5001用GPS和钢尺量水下150055边坡坡度土 10%1用测深仪与全站仪、 坡度尺六、充填袋施工完成后的防护工作1. 充填袋棱体完工后，外层护面应按施工顺序安排耍以最快的速度跟上铺设400g/m2无纺土工布并完成护而施工，铺设无纺土工布前应清除一切可能损伤土工布的 带尖棱硬物，检查充填袋冇无破损处2. 充填袋围堤完工后，长时间未做防护工作的充填袋围堤需经常在低潮期检查 充填袋有无破损处，尤其是在风浪天气（台风）过后，如冇破损处应及时检查修补，未 及时修补的充填袋被海浪冲刷漏砂造成下沉，更严重的会造成充填袋大范围棱体塌陷。
未及时修补造成严重塌陷的充填袋围堤3. 在充填袋围堤范围边界做警示标志，防止渔船或施工船将充填袋绞破，造成充填袋漏砂3. 充填砂袋的制作采用单位而积质量不小丁 300g/m2的编织土工布制作成充填袋，材料性能指标应满 足设计及规范要求砂袋的尺寸以围堤断面的不同高程的尺寸加上退档尺寸在围堰横 断而方向须整块制作，缝合口设置在上部；纵向每袋尺寸以利于制作和施工方便为宜， 一般在20m〜60m；每只砂袋的袖口布置呈梅花型，袖口数量视充填袋的大小，砂质等情 况而定，一般每16*〜20n)2设一只，袖口的长度以能浮出水面20cm〜30cm为宜，袖口 直径一般为30cm充填袋上的袖口不能布置在四个边的侧而，尤其不能布置在临海侧。
