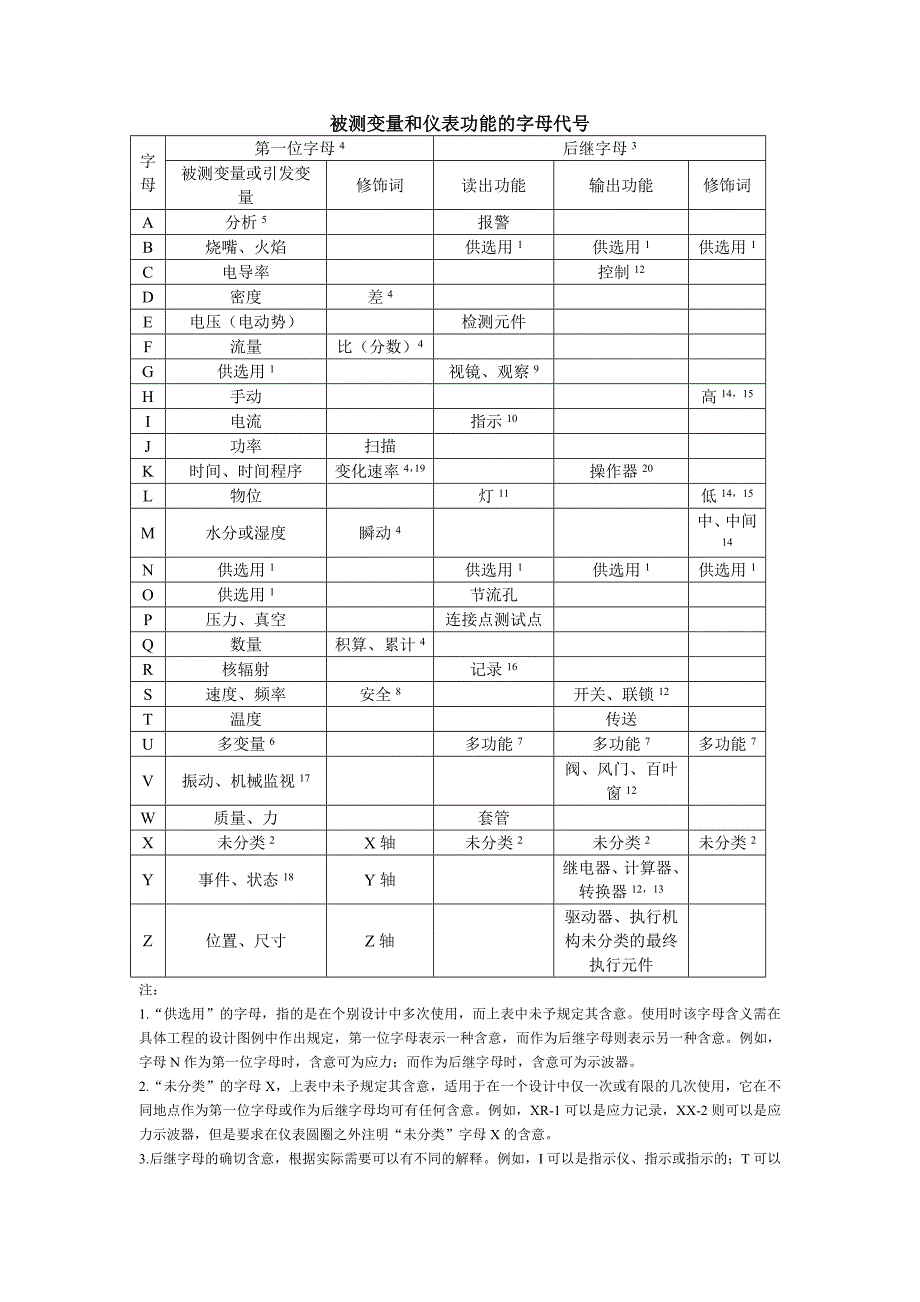

被测变量和仪表功能的字母代号被测变量和仪表功能的字母代号 第一位字母4后继字母3 字 母被测变量或引发变 量修饰词读出功能输出功能修饰词A分析5报警B烧嘴、火焰供选用1供选用1供选用1C电导率控制12D密度差4E电压（电动势）检测元件F流量比（分数）4G供选用1视镜、观察9H手动高14，15I电流指示10J功率扫描K时间、时间程序变化速率4，19操作器20L物位灯11低14，15M水分或湿度瞬动4中、中 间14N供选用1供选用1供选用1供选用1O供选用1节流孔P压力、真空连接点测试点Q数量积算、累计4R核辐射记录16S速度、频率安全8开关、联锁12T温度传送U多变量6多功能7多功能7多功能7V振动、机械监视17阀、风门、百叶 窗12W质量、力套管X未分类2X 轴未分类2未分类2未分类2Y事件、状态18Y 轴继电器、计算器、 转换器12，13Z位置、尺寸Z 轴驱动器、执行机 构未分类的最终 执行元件注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意例如，字母 N 作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。
2.“未分类”的字母 X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意例如，XR-1 可以是应力记录，XX-2 则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母 X 的含意3.后继字母的确切含意，根据实际需要可以有不同的解释例如，I 可以是指示仪、指示或指示的；T 可以是变送器、变送、变送的4.被测变量的任何第一位字母若与修饰字母 D(差)、F（比） 、M（瞬间） 、K（变化速率） 、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量因此应把被测变量的字母与修饰字母的组合视为一体来看待例如，TDI 和 TI 分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用5.分析变量的字母 A，包括表未予规定的分析项目当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目例如分析 CO2含量，应在圆圈外标注 CO2，而不能用 CO2代替圆圈内的字母 A6.第一位字母的 U 表示多变量，用来表示代替多个变量的字母结合7.后继字母 U 表示多功能，用来表示代替多个功能的字母结合。
8.修饰字母 S 表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用） 9.后继字母 G 表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等10.后继字母 I 适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示它不适用于无被测量输入的标尺11.后继字母 L 表示单独设置的指示灯，用于显示正常的工作状态，它不同于表示正常状态的 A 报警灯如果 L 指示灯是回路的一部分，则应与第一位字母组合使用，例如表示一个时间周期终了的指示灯应标注为 KQL如果不是回路的一部分，可单独用一个字母 L 标注例如，电动机的指示灯，若电压是被测变量，则可记为 EL，若用来监视运行状态，则为 YL未分类变量 X，仅在有限场合应用不要用 XL 来表示电动机的指示灯，允许由用户定义的供选用的字母 N 或 O 来表示电动机的运行指示灯12.用来接通、断开、选择或切换一个或多个流路的装置可以是开关、继电器、位式控制器或控制阀。
其具体的功能则取决于应用用来控制流体的装置，如果不是手动操作的切断阀，则将其标注为控制阀，自力式控制阀应使用后继字母CV 标注，以区别一般控制阀用于非流体的场合，如果它是自动的，并且在回路中是检测装置，其中用于报警、指示灯、选择或联锁的，则使用术语“开关” ；而用于正常操作控制的则通常使用术语“位式控制器” 用于非流体的场合，凡是自动的，但是在回路中不是检测装置，其动作是由开关或位式控制器带动的，则使用术语“继电器” 13.后继字母 Y 表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能，但是如果功能明显时，也可以不加标注，例如执行机构信号线上的电磁阀就无须附加标注14.后继字母修饰词 H（高） 、M（中） 、L（低）可分别写在仪表圆圈外的右上方H、M、L 应与被测量值相对应，而并非与仪表输出的信号值相对应当表示有 H（高） 、HH（高高） 、L（低） 、LL（低低）两级时，则 H（高）和 L（低）可以省略不在标注15.当 H（高） 、L（低）用来表示阀或其他开关装置的位置时，H 表示阀在全开或接近全开位置；L 表示阀在全关或接近全关位置16.后继字母 R 适用于能用任何方法进行检索的，且能以任何形式的信息长期存储。
17.第一位字母 V 表示振动或机械量的监视，除振动外，应将所监视的机械量在仪表圆圈外加以标注18. 第一位字母 Y 表示由事件驱动的控制或监视响应（不同于时间或时间程序驱动） 亦可表示存在或状态19.修饰字母 K 在与第一位字母 L、T 或 W 组合时，表示测量或引发变量的变化速率例如变量 WKIC 可表示失重率控制器20.后继字母 K 表示设置在控制回路内的自动－手动操作器例如，流量控制回路的自动－手动控制器为FK，它区别于 HC-手动操作器控制器读出仪表开关和报警装置变送器第一位字母被测变量或引发变量记录指示无指示自力式控制阀记录指示高低高低组合记录指示无指示电磁继电器计算器检测元件测试点套管或探头视镜观察安全装置最终执行元件A分析ARCAICACARAIASHASLASHLARTAITATAYAEAPAWAVB烧 、火焰BRCBICBCBRBIBSHBSLBSHLBRTBITBTBYBEBWBGBZC电导率CRCCICCRCICSHCSLCSHLCITCTCYCECVD密度DRCDICDCDRDIDSHDSLDSHLDITDTDYDEDVE电压（电动势）ERCEICECEREIESHESLESHLERTEITETEYEEEZF流量FRCFICFCFCVFICVFRFIFSHFSLFSHLFRTFITFTFYFEFPFGFVFQ流量累计FQRCFQICFQRFQIFQSHFQSLFQITFQTFQYFQEFQVFF流量比FFRCFFICFFCFFRFFIFFSHFFSLFEFFVG供选用H手动HICHCHSHVI电流IRCIICIRIIISHISLISHLIRTIITITIYIEIZJ功率JRCJICJRJIJSHJSLJSHLJRTJITJTJYJEJVK时间、时间程序KRCKICKCKCVKRKIKSHKSLKSHLKRTKITKTKYKEKVL物位LRCLICLCLCVLRLILSHLSLLSHLLRTLITLTLYLELWLGLVM水分或湿度MRCMICMRMIMSHMSLMSHLMITMTMEMWMVN供选用O供选用P压力、真空PRCPICPCPCVPRPIPSHPSLPSHLPRTPITPTPYPEPPPSVPSEPVPD压力差PDRCPDICPDCPDCVPDRPDIPDSHPDSLPDRTPDITPDTPDYPEPPPDVQ数量QRCQICQRQIQSHQSLQSHLQRTQITQTQYQEQZR核辐射RRCRICRCRRRIRSHRSLRSHLRRTRITRTRYRERWRZS速度、频率SRCSICSCSCVSRSISSHSSLSSHLSRTSITSTSYSESVT温度TRCTICTCTCVTRTITSHTSLTSHLTRTTTTTTTYTETPTWTSETVTD温度差TDRCTDICTDCTDCVTDRTDITDXHTDSLTDRTTDITTDTTDYTETPTWTDVU多变量URUIUYUVV振动、机械监视VRVIVSHVSLVSHLVRTVITVTVYVEVZW质量、WRCWICWCWCVWRWIWSHWSLWSHLWRTWITWTWYWEWZ被测变量和仪表功能字母组合示例力WD质量差、力差WDRCWDICWDCWDCVWDRWDIWDSHWDSLWDRTWDITWDTWDYWEWDYX未分类Y事件、状态YICYCYRYIYSHYSLYTYYYEYZZ位置、尺寸ZRCZICZCZCVZRZIZSHZSLZSHLZRTZITZTZYZEZVZD检测、位置差ZDRCZDICZDCZDCVZDRZDIZDSHZDSLZDRTZDITZDTZDYZDEZDVFIK带流量指示自动－手动操作PFI压缩比指示I数量积算指示FO限流孔板TJI扫描指示WKIC失重率、指示控制HMS手动瞬时开关TJIA扫描指示、报警KQI时间或时间程序指示TJR扫描记录LCT液位控制、变送TJRA扫描记录、报警其他LLH液位指示灯。
