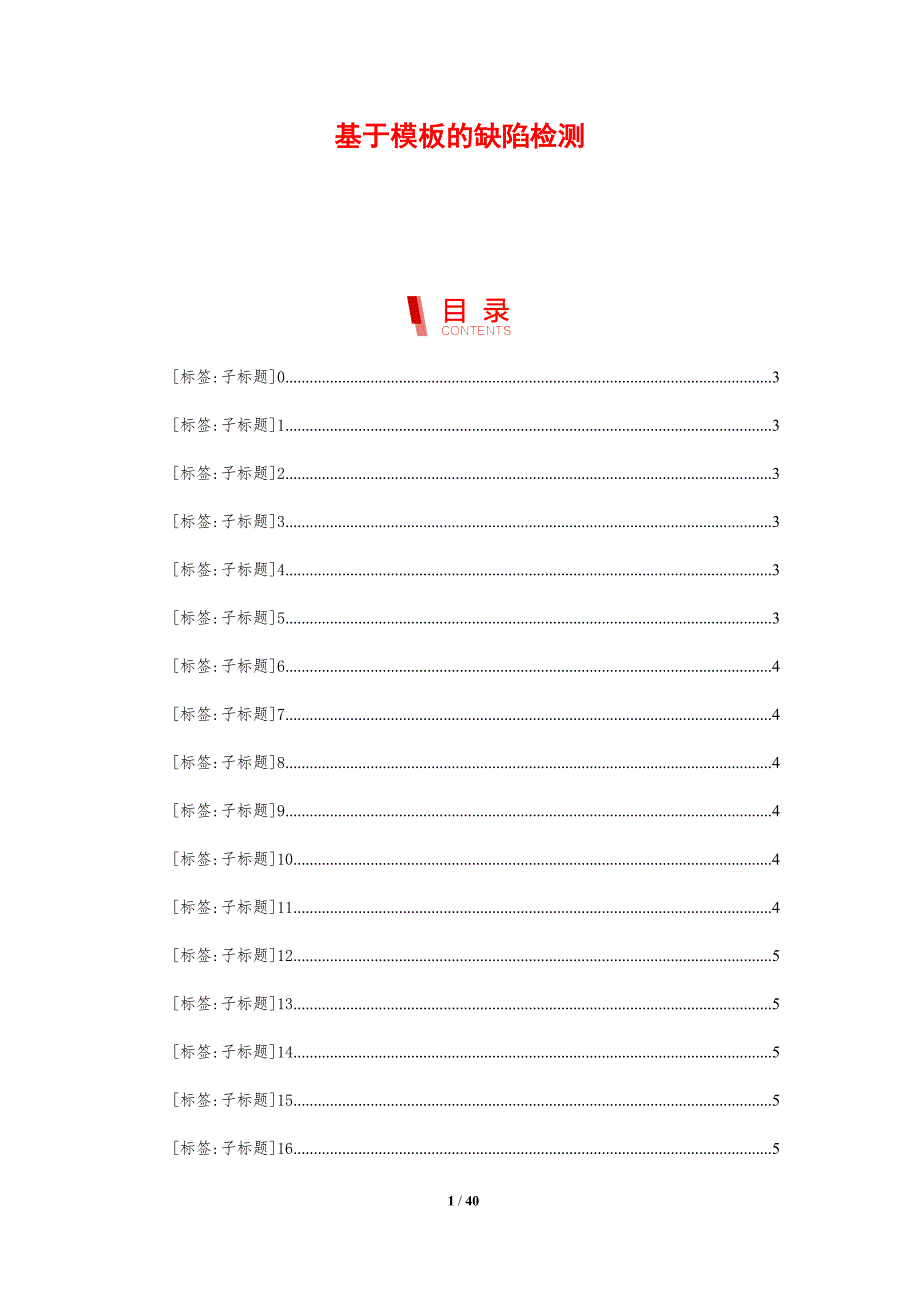

基于模板的缺陷检测-剖析洞察_第1页
1/40

基于模板的缺陷检测 [标签:子标题]0 3[标签:子标题]1 3[标签:子标题]2 3[标签:子标题]3 3[标签:子标题]4 3[标签:子标题]5 3[标签:子标题]6 4[标签:子标题]7 4[标签:子标题]8 4[标签:子标题]9 4[标签:子标题]10 4[标签:子标题]11 4[标签:子标题]12 5[标签:子标题]13 5[标签:子标题]14 5[标签:子标题]15 5[标签:子标题]16 5[标签:子标题]17 5第一部分 模板缺陷检测方法概述关键词关键要点模板缺陷检测方法的基本原理1. 基于模板的缺陷检测方法主要依赖于模板匹配技术,通过预先定义的缺陷模板与待检测图像进行比对,以识别图像中的缺陷2. 该方法的核心在于模板的设计,模板需精确反映缺陷的特征,以便于快速准确地进行匹配3. 随着深度学习技术的发展,基于生成对抗网络(GAN)的模板生成方法逐渐成为研究热点,能够自动生成高质量的缺陷模板模板缺陷检测方法的分类1. 按照处理方式的不同,模板缺陷检测方法可分为基于灰度匹配、基于特征匹配和基于深度学习的方法2. 灰度匹配方法简单直观,但鲁棒性较差;特征匹配方法能够提高检测的精度,但计算复杂度高;深度学习方法结合了前两者的优点,但需要大量数据进行训练。

3. 针对不同类型的缺陷和不同应用场景,选择合适的模板缺陷检测方法至关重要模板缺陷检测方法的优势与挑战1. 模板缺陷检测方法的优势在于其简单易实现、检测速度快,适用于检测和实时监控2. 然而,该方法在处理复杂背景、多缺陷共存以及微小缺陷检测时存在挑战,如模板误匹配、漏检等问题3. 为克服这些挑战,研究者们不断探索新的算法和模型,如自适应模板匹配、多尺度检测等模板缺陷检测方法的应用领域1. 模板缺陷检测方法广泛应用于工业生产、质量控制、医疗诊断等领域,如产品质量检测、医疗器械检测、航空航天部件检测等2. 随着物联网和智能制造的发展,模板缺陷检测方法在智能监控、远程检测等场景中的应用越来越广泛3. 预计未来随着技术的进一步发展,模板缺陷检测方法将在更多领域得到应用模板缺陷检测方法的性能评估1. 模板缺陷检测方法的性能评估主要从检测精度、检测速度、鲁棒性等方面进行2. 检测精度是指检测到的缺陷与实际缺陷的匹配程度;检测速度是指完成检测所需的时间;鲁棒性是指方法对噪声、光照变化等因素的适应能力3. 评估指标的选择和量化方法对于评估结果的真实性和可靠性至关重要模板缺陷检测方法的发展趋势1. 深度学习技术的引入使得模板缺陷检测方法在检测精度和鲁棒性方面取得了显著提升。

2. 未来研究方向包括:基于自编码器(Autoencoder)的缺陷特征提取、基于迁移学习的模板适应、多模态信息融合等3. 随着人工智能和大数据技术的不断发展,模板缺陷检测方法有望实现更智能、更高效的缺陷检测模板缺陷检测方法概述随着工业自动化程度的不断提高,产品的质量检测变得尤为重要其中,模板缺陷检测是产品质量检测中的一项关键技术本文旨在对基于模板的缺陷检测方法进行概述,主要包括模板匹配原理、缺陷特征提取、缺陷识别与定位等方面一、模板匹配原理模板匹配是一种常用的图像处理方法,其基本思想是将待检测图像与模板图像进行对比,通过计算两者之间的相似度来判断是否存在缺陷模板匹配过程主要包括以下几个步骤:1. 图像预处理:对待检测图像进行灰度化、滤波、二值化等预处理操作,以提高图像质量,降低噪声干扰2. 模板设计:根据待检测产品的缺陷特点,设计合适的模板图像模板图像应具有以下特点:轮廓清晰、易于匹配、尺寸适中3. 相似度计算:采用一定的相似度计算方法,如平方差、归一化互相关等,计算待检测图像与模板图像之间的相似度4. 缺陷检测:根据相似度阈值,判断待检测图像是否存在缺陷若相似度大于阈值,则认为存在缺陷;否则,认为无缺陷。

二、缺陷特征提取缺陷特征提取是模板缺陷检测的关键环节,其主要目的是从待检测图像中提取出具有代表性的缺陷特征,以便于后续的缺陷识别与定位常见的缺陷特征提取方法包括:1. 灰度特征:如灰度直方图、灰度共生矩阵等,用于描述图像的灰度分布特性2. 纹理特征:如局部二值模式(LBP)、灰度共生矩阵(GLCM)等,用于描述图像纹理信息3. 边缘特征:如Canny算子、Sobel算子等,用于提取图像边缘信息4. 形状特征:如Hu不变矩、主成分分析等,用于描述图像形状信息三、缺陷识别与定位缺陷识别与定位是模板缺陷检测的最终目标常见的缺陷识别与定位方法如下:1. 基于模板匹配的缺陷识别:通过比较待检测图像与模板图像的相似度,判断是否存在缺陷2. 基于特征分类的缺陷识别:将提取的缺陷特征进行分类,识别出缺陷类型3. 基于深度学习的缺陷识别:利用卷积神经网络(CNN)等深度学习算法,对缺陷图像进行自动分类4. 缺陷定位:根据识别出的缺陷类型,定位缺陷在图像中的具体位置四、总结基于模板的缺陷检测方法在工业领域具有广泛的应用前景本文对模板缺陷检测方法进行了概述,包括模板匹配原理、缺陷特征提取、缺陷识别与定位等方面。

在实际应用中,应根据具体情况进行优化和改进,以提高检测精度和效率随着图像处理、模式识别等技术的发展,基于模板的缺陷检测方法将不断完善,为工业生产提供更高效、准确的质量保障第二部分 基于模板的图像预处理关键词关键要点图像去噪1. 去噪是图像预处理的重要步骤,目的是去除图像中的随机噪声,提高图像质量,为后续的模板匹配提供更清晰的图像数据2. 常见的去噪方法包括均值滤波、中值滤波、高斯滤波等,这些方法基于不同的噪声特性,通过平滑处理减少噪声的影响3. 随着深度学习的发展,基于卷积神经网络(CNN)的去噪模型逐渐成为研究热点,如自编码器(AE)和生成对抗网络(GAN),它们能够自动学习图像的内在结构,有效去除噪声图像增强1. 图像增强旨在改善图像的可视性,使得图像细节更加清晰,有利于缺陷检测的准确性2. 常用的增强技术包括对比度增强、亮度调整、锐化处理等,这些技术能够提升图像的局部和全局特征3. 深度学习在图像增强领域的应用日益广泛,如使用CNN进行自适应增强,能够根据图像内容智能调整增强参数图像配准1. 图像配准是将两幅或两幅以上的图像进行精确对齐的过程,对于模板匹配缺陷检测至关重要2. 常用的配准算法包括基于特征的配准、基于区域的配准和基于模型的配准,每种方法都有其适用的场景和优缺点。

3. 随着深度学习的发展,基于深度学习的配准方法逐渐显现出优势,如利用CNN进行自监督学习,实现无监督的图像配准图像分割1. 图像分割是将图像划分为若干具有相似特征的区域,对于缺陷检测来说,有助于提取缺陷区域,提高检测效率2. 常用的分割方法包括阈值分割、边缘检测、区域生长等,这些方法在处理不同类型的图像时各有千秋3. 深度学习在图像分割中的应用取得了显著成果,如利用全卷积神经网络(FCN)进行像素级别的分割,提高了分割的精度和鲁棒性图像缩放1. 图像缩放是指调整图像的大小,以满足模板匹配算法对图像尺寸的要求2. 常见的缩放方法包括双线性插值、最近邻插值等,这些方法在保持图像质量的同时,能够快速完成缩放操作3. 随着深度学习的发展,基于生成对抗网络(GAN)的图像缩放方法能够生成高质量的缩放图像,有效减少缩放带来的失真图像校正1. 图像校正是指对图像进行几何变换,以消除或减少由于成像设备或拍摄条件引起的几何畸变2. 常见的校正方法包括透视校正、镜头畸变校正等,这些方法能够提高图像的几何精度,有利于缺陷检测3. 利用深度学习,如使用卷积神经网络(CNN)进行图像校正,能够自动学习并校正复杂的几何畸变,提高图像预处理的质量。

基于模板的缺陷检测技术中,图像预处理是一个至关重要的环节,它直接影响到缺陷检测的准确性和效率图像预处理主要包括以下几个方面:1. 图像去噪图像去噪是图像预处理的第一步,主要目的是消除图像中的噪声,提高图像质量常见的去噪方法有:(1)均值滤波:通过对图像中的像素点进行加权平均,去除噪声该方法简单易行,但可能会模糊图像细节2)中值滤波:以像素点邻域内的中值作为该像素点的值,去除噪声该方法能够有效抑制椒盐噪声,但可能会模糊图像边缘3)小波变换:将图像分解为不同频率的子带,对低频子带进行去噪处理该方法可以较好地保留图像边缘和纹理信息2. 图像增强图像增强是通过对图像进行一系列操作,提高图像质量,使其更适合后续的缺陷检测常见的图像增强方法有:(1)直方图均衡化:调整图像的直方图,使图像在各个灰度级别上分布均匀,提高图像对比度2)对比度增强:通过调整图像的对比度,使图像中的缺陷更加明显3)锐化:通过增强图像中的边缘信息,使图像更加清晰3. 图像分割图像分割是将图像分割成若干个互不重叠的区域,为后续的缺陷检测提供基础常见的图像分割方法有:(1)阈值分割:根据图像的灰度级将图像分割成前景和背景该方法简单,但容易受到噪声的影响。

2)边缘检测:利用边缘检测算法(如Sobel、Prewitt、Laplacian等)提取图像中的边缘信息,实现图像分割3)区域生长:以图像中的某个像素点为种子,沿着某个方向搜索与其相似像素点,逐步形成区域4. 图像配准图像配准是将多个图像进行对齐,消除因图像采集过程中的旋转、缩放、平移等畸变常见的图像配准方法有:(1)基于特征的配准:利用图像中的关键点(如Hausdorff距离、RANSAC算法等)实现图像配准2)基于窗口的配准:将图像划分为多个窗口,计算窗口间的相似度,选择最优匹配窗口实现图像配准5. 图像模板匹配图像模板匹配是将图像中的模板与待检测区域进行匹配,找出相似区域常见的图像模板匹配方法有:(1)灰度模板匹配:计算模板与待检测区域之间的相似度,选择最大相似度作为匹配结果2)结构相似性指数(SSIM):通过计算模板与待检测区域之间的结构相似性,实现图像匹配3)形状相似性匹配:利用形状匹配算法(如形状上下文、Hausdorff距离等)实现图像匹配总结基于模板的图像预处理技术在缺陷检测中扮演着重要角色通过对图像进行去噪、增强、分割、配准和模板匹配等处理,可以有效地提高缺陷检测的准确性和效率。

在实际应用中,应根据具体场景和需求选择合适的预处理方法,以实现最优的缺陷检测效果第三部分 缺陷特征提取与匹配关键词关键要点缺陷特征提取方法研究1. 特征提取是缺陷检测的核心环节,其目的是从图像中提取出能够代表缺陷特性的信息2. 常用的特征提取方法包括灰度特征、纹理特征、形状特征等,结合深度学习方法可以进一步提高特征提取的准确性和鲁棒性3. 针对特定类型的缺陷,如裂纹、孔洞等,需要设计专门的特征提取算法,以提高检测的针对性和效率缺陷特征选择与优化1. 特征选择是减少冗余信息、提高检测效率的重要步骤2. 依据特征重要性、信息增益、互信息等原则选择关键特征,有助于。
