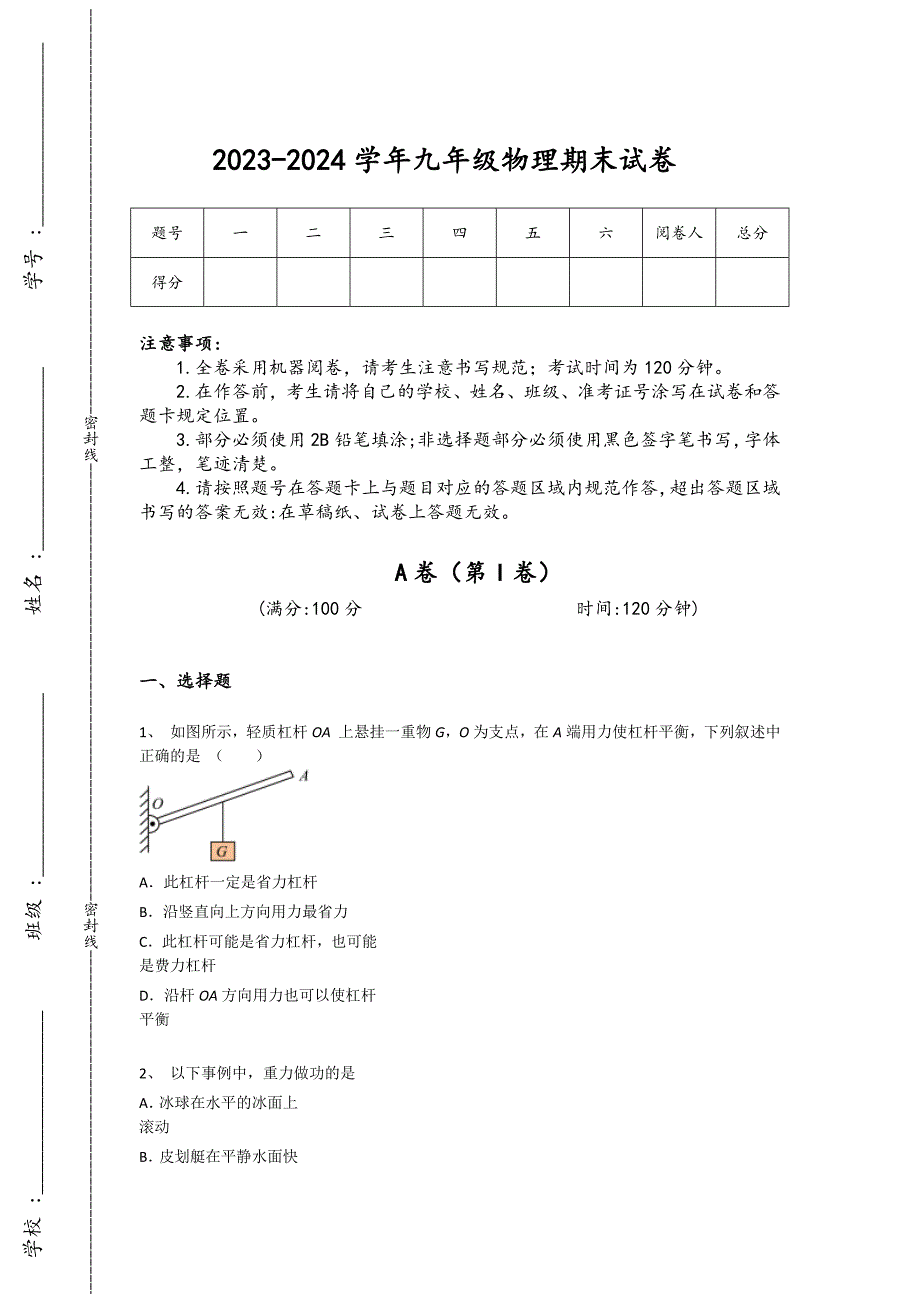

姓名 :_________________学号 :_________________班级 :_________________学校 :_________________ 密封线 密封线 2023-2024学年九年级物理期末试卷题号一二三四五六阅卷人总分得分注意事项:1.全卷采用机器阅卷，请考生注意书写规范；考试时间为120分钟2.在作答前，考生请将自己的学校、姓名、班级、准考证号涂写在试卷和答题卡规定位置 3.部分必须使用2B铅笔填涂;非选择题部分必须使用黑色签字笔书写，字体工整，笔迹清楚 4.请按照题号在答题卡上与题目对应的答题区域内规范作答，超出答题区域书写的答案无效:在草稿纸、试卷上答题无效A卷（第I卷）(满分:100分 时间:120分钟)一、选择题1、 如图所示，轻质杠杆OA 上悬挂一重物G，O为支点，在A端用力使杠杆平衡，下列叙述中正确的是 （ ）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最省力C．此杠杆可能是省力杠杆，也可能是费力杠杆D．沿杆OA方向用力也可以使杠杆平衡2、 以下事例中，重力做功的是A．冰球在水平的冰面上滚动B．皮划艇在平静水面快速滑行C．跳水运动员下落D．举重运动员把杠铃举起停在空中静止不动3、 小明百米跑的功率是200W，表示他（ ）A．能做200焦的功B．1s能做200J的功C．每秒做功200WD．1s的功率是200J4、 下列有关中学生的估测符合实际的是（ ）A．正常上三楼的做功约300JB．正常上楼的功率约400WC．将地面上一枚鸡蛋缓慢举过头顶做的功约为1JD．中学生正常引体向上做功的功率约45W5、 利用如图所示的滑轮组，在20s时间内将重为20N的物体匀速提升了2m，所用拉力F为12.5N。
下列判断正确的是（ ）A．绳子自由端移动的速度为0.1m/sB．该滑轮组的机械效率为75%C．此段时间内，拉力做功为40JD．拉力做功的功率为2.5W6、 如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（ ）A．灯泡L1和L2串联B．电流表A1的读数是0.3AC．电流表A1一定连接“-，0.6”接线柱D．干路中的电流为1.5A7、 下列实例中，为了防止电热产生危害的是（ ）A．用电熨斗熨衣服B．高空飞行员所穿衣服里有电热保温装置C．电视机的机壳上有许多小孔D．孵化家禽的电热孵卵机8、 从欧姆定律可以导出公式，此式说明（ ）A．导体的电阻跟导体两端的电压成正比B．导体的电阻跟导体中的电流成反比C．导体的电阻与电压、电流大小无关D．当电压为零时，导体的电阻为零9、 以下四个电路设计中，要求在一定范围内，秤盘内所放重物越重，电表示数越大，符合要求的是（ ）A．B．C．D．10、 如图所示，闭合开关S时，灯泡L1、L2都不亮用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯泡L1亮、L2不亮；接触c、d 两点时，两灯都不亮，则（ ）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11、 如图，电源电压保持不变,只闭合开关S，灯泡L正常发光，再闭合开关S1，则（ ）A．电流表示数变大，灯亮度不变，电压表示数变小B．电流表示数变小，灯变暗C．电路中的总功率变大，灯亮度不变D．小灯泡的额定功率变大12、 在如图所示的电路中，电源电压和灯泡电阻都保持不变。
闭合开关当滑动变阻器的滑片由中点向右移动时，下列判断正确的是（ ）A．电流表和电压表的示数都增大，电路总功率变大B．电流表和电压表的示数都减小，电路总功率变小C．电流表示数减小，电压表示数不变，变阻器功率变小D．电流表示数减小，电压表示数不变，灯泡功率变小二、填空题13、 随着社会的发展，小汽车已进入了千家万户，小汽车用水作为发动机的冷却液，是利用水的___比较大的特性；如图甲所示，两个铅柱没有被重物拉开，说明铅柱的分子之间存在______；如图乙所示，在一个配有活塞的厚玻璃筒里放一团硝化棉，把活塞迅速压下去，发现棉花燃烧起来，这说明______可以改变物体的内能14、 在探究“杠杆平衡条件”时，小多把右边的钩码换成弹簧测力计，使杠杆从水平位置匀速缓慢转过一定角度，如图所示，此过程中弹簧测力计始终沿竖直方向拉动，则拉力的力臂______（选填“变大”、“变小”或“不变”），拉力的大小______（选填“变大”、“变小”或“不变”）当杠杆被拉到如图所示的位置静止时，杠杆______平衡状态选填“处于”或“不处于”）15、 如图甲所示，是清洁工人用扫帚打扫地面卫生的情景，此时扫帚属于 ___________杠杆（选填“省力”、“费力”或“等臂”）。
如图乙所示工人用30N的拉力将重为150N的重物匀速向左移动40cm，物体与地面间摩擦力为45N则此过程中滑轮组的机械效率是 ___________ 16、 如图电路中，若使L1和L2串联，应闭合开关________；若使L1和L2并联，应闭合开关_______；若闭合开关_________，将烧毁电源17、 电源电压不变，R1=10Ω，R2 =15Ω若甲、乙都是电压表，则S1、S2都闭合时，甲、乙两表的读数之比为________；若甲、乙都是电流表，则S1闭合，S2断开时，甲、乙两表的读数之比为________18、 小明家12月初的燃气表示数为：318.767m3，12月末的燃气表的示数如图所示，则该月小明家使用的燃气为______m3，这些燃气完全燃烧释放的热量相当于完全燃烧______kg焦炭所释放的热量，若这些热量完全被水吸收可使质量为______kg的水温度升高50℃燃气的热值取4.2×107J/m3，焦炭的热值取3.0×107J/kg19、 2021年4月29日，由中国航天科技集团研制的长征五号B遥二运载火箭在文昌航天发射场点火升空，将载人航天工程空间站天和核心舱精准送入预定轨道。
火箭使用的燃料是液态氢，液态氢完全燃烧喷出的高温燃气，通过______（选填“热传递”或“做功”）使发射台温度急剧升高，造成破坏为了避免这种破坏，科学家在发射台下建造了一个巨大的水池，这是因为水的______大能起到对发射台降温的作用20、 照明电路中的LED灯和控制它的开关是________联连接的；近年来充电宝日益普及，在给充电宝充电的过程中，充电宝相当于________（选填“电源”或“用电器”）；对人体来说，安全电压一般为________21、 如图甲所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为______；若断开开关，电压表示数将______（选填A“变大”、B“变小”或C“不变”）如图乙所示，两个水果组成电池可以使发光二极管发光，金属片A是水果电池______（选填A“正极”或B“负极”）；将发光二极管正负极接线对调后，发光二电池的极管不发光，此时水果电池的正负极之间______（选填A“有”或B“没有”）电压22、 如图所示，灯L标有“6V 3W”，R＝20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），电流表示数为 _____A，通电1min电阻R产生的热量为 _____J。
23、 电子式电能表已开始走进千家万户，如图所示为电子式电能表的表盘（局部）表盘上“”是电子式电能表的一个重要参数，其数值表示用电表盘上耗电指示灯闪烁______次若某用电器单独接在该电能表上，用电器正常工作5min，指示灯闪烁了160次，该用电器的额定功率是______W24、 深秋（气温零上），为保护田里秧苗不被冻坏，傍晚时需要向田里多灌些水，这是因为水的___________，运载火箭采用液态氢作为火箭燃料，原因是液态氢具有较大的___________，滑动变阻器铭牌上有两个基本参数，其中3A表示___________25、 如图甲所示，电流表的示数是______A；如图乙所示，电阻箱的示数是______Ω；如图丙所示，所测物体的长度是______cm三、作图题26、 在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路四、实验题27、 利用图甲所示的电路进行实验，图中小灯泡的额定电压为2.5V1）连接电路时开关应_______________（选填“断开”或“闭合”）；（2）闭合开关，移动滑动变阻器的滑片，记录多组小灯泡两端的电压及对应的电流值，根据这些数据在坐标纸上绘制出了小灯泡的电流随其两端的电压变化的关系图像，如图乙所示。
分析图像可知，小灯泡正常工作时灯丝的电阻为______Ω；小灯泡正常工作时的电功率为________W若小灯泡两端的电压为1.5V，此时小灯泡的实际功率是______W；（3）分析图乙还可以看出，通过小灯泡的电流与其两端的电压不成正比，出现这一现象的原因是________；（4）一位小组成员将图甲中的小灯泡更换成10Ω的定值电阻，电路其他部分不改变，利用该实验装置可以完成的探究实验是___________A．探究电流与电阻的关系B．探究电流与电压的关系C．探究电流产生的热量与电阻的关系28、 探究电流与电压、电阻的关系：电源（电压恒为4.5V）、电流表、电压表各一个，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两个滑动变阻器（20Ω2A、50Ω1A），导线若干1）按图正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程，则操作中的错误是______；（2）改正错误后继续实验，通过改变定值电阻R两端的电压，测得数据填入表一，分析数据可得出结论：电阻一定时，通过导体的电流与导体两端的电压成______比；表一电压U/V1.21.62.02.42.8电流I/A0.120.160.200.240.28表二电阻R/Ω51015电流I/A0.300.150.10（3）在探究电流与电阻的关系时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据，实验中，多次移动滑动变阻器滑片的目的是______；（4）分析实验数据可知，实验时选择的滑动变阻器规格是______。
29、 用体温计测量体温是筛查发现新冠肺炎患者的一种有效手段，有利于做好疫情防控工作有一种电子体温计的探测器是热敏电阻（阻值随温度的变化而变化），小明想研究热敏电阻的性质实验室中现有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻，请你设计实验帮助小明判别哪个电阻为热敏电阻1)实验器材：______(2)实验步骤：______(3)实验结论：______五、计算题30、 如图所示，工人站在水平台面上用滑轮组提货物工人竖直向上拉动绳子，使货物以0.1m/s的速度匀速上升20s已知工人体重为600N，货物重为1200N，动滑轮重为300N不计滑轮组的绳重和摩擦。
