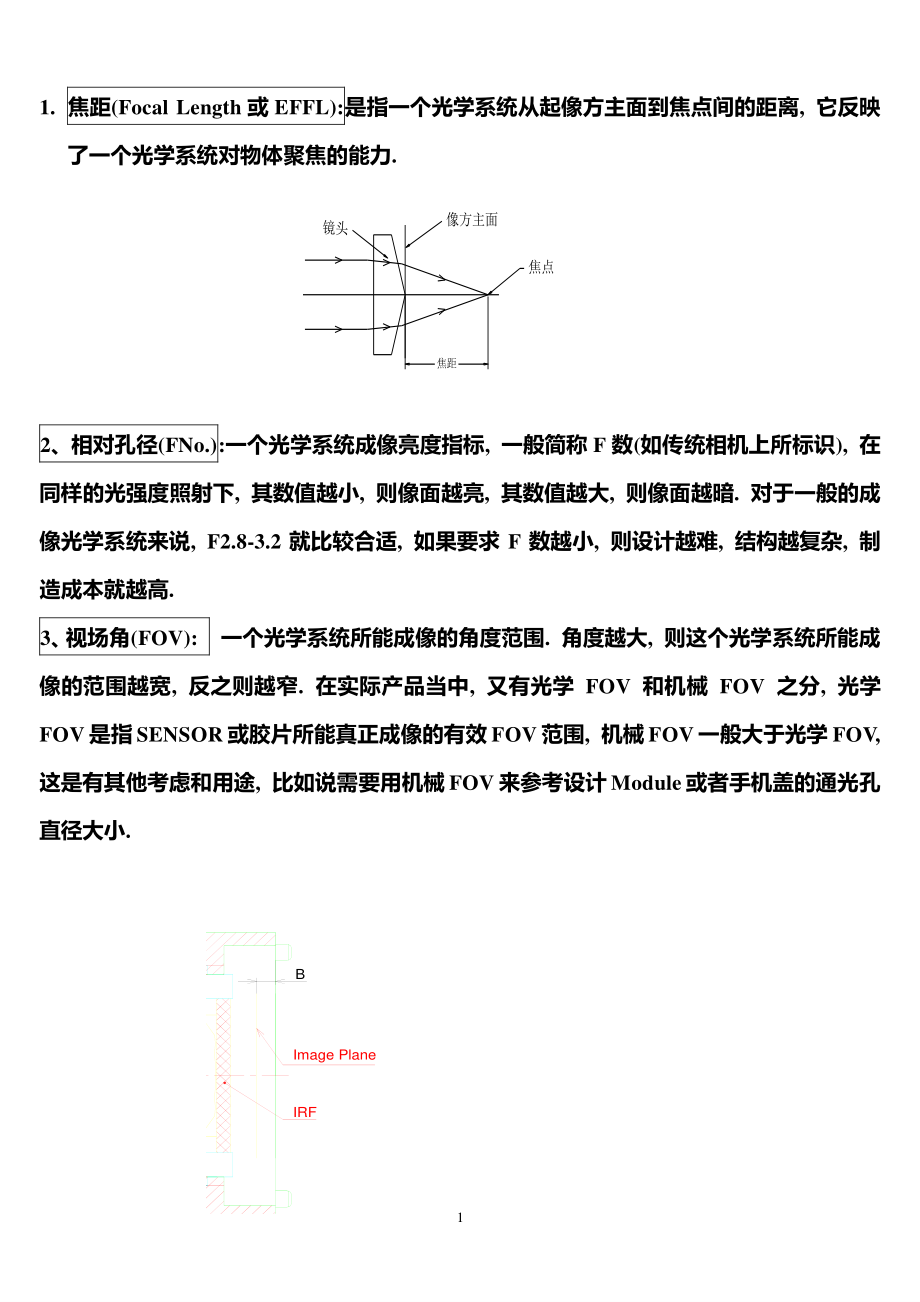

1 镜头焦距像方主面焦点IRFImage PlaneB? 0.72Mech.FOV 62.51. 焦距(Focal Length 或 EFFL):是指一个光学系统从起像方主面到焦点间的距离, 它反映了一个光学系统对物体聚焦的能力. 2、相对孔径(FNo.):一个光学系统成像亮度指标, 一般简称 F 数(如传统相机上所标识), 在同样的光强度照射下, 其数值越小, 则像面越亮, 其数值越大, 则像面越暗. 对于一般的成像光学系统来说, F2.8-3.2 就比较合适, 如果要求 F 数越小, 则设计越难, 结构越复杂, 制造成本就越高. 3、 视场角(FOV): 一个光学系统所能成像的角度范围. 角度越大, 则这个光学系统所能成像的范围越宽, 反之则越窄. 在实际产品当中, 又有光学 FOV 和机械 FOV 之分, 光学FOV是指SENSOR 或胶片所能真正成像的有效FOV 范围, 机械FOV一般大于光学 FOV, 这是有其他考虑和用途, 比如说需要用机械FOV 来参考设计Module或者盖的通光孔直径大小. 2 光学总长IRFImage PlaneBC0.1(at infinite,air)4、 镜头总长和光学总长(TTL): 光学总长是指从系统第一个镜片表面到像面的距离; 而镜头总长是指最前端表面(一般指 Barrel 表面)到像面(例如 Sensor 表面)的距离.一般来说, 镜头太长或太短其设计都会变得困难, 制造时对工艺要求较高.(示意图如下页, UNION 的镜头规格书中图面所标注的 E 即为机械总长) 5、 机械后焦(MBF)和光学后焦: 机械后焦是指从镜头机械后端面到像面的距离, 而光学后焦是指从镜头最后一个镜片的最后一面到像面的距离. 它们两者的差别随不同光学系统的不同而不同. 同时在光学行业内对光学后焦也有两种表达, 联合光电目前采用光学后焦1 的描述. 光学后焦（1）光学后焦（2）IRFImage PlaneBE（机械后焦） 3 6、最佳对焦距离和景深: 景深反映一个光学系统对空间物体成像清晰程度.而最佳对焦距离是指一个光学系统景深最佳时的调焦距离, 这里讲的最佳在实际应用时其实是相对而言的. 对焦距离取决于使用者(客户或消费者)希望光学系统所能拍摄的距离范围. 7、 光学畸变(Opt distortion)和 TV 畸变(TV distortion): 畸变是指光学系统对物体所成的像相对于物体本身而言的失真程度.光学畸变是指光学理论上计算所得到的变形度, TV 畸变则是指实际拍摄图像时的变形程度, DC相机的标准是测量芯片(Sensor)短边处的变形.一般来说光学畸变不等于 TV 畸变, 特别是对具有校正能力的芯片来说. 畸变通常分两种: 桶形畸变和枕形畸变， 比较形象的反映畸变的是哈哈镜， 使人变得又高又瘦的是枕型畸变，使人变得矮胖的是桶型畸变. 8、 相对照度(Relative illumination 又简写为 RI): 它是指一个光学系统所成像在边缘处的亮度相对于中心区域亮度的比值, 无单位. 在实际测量的结果中, 它不仅同光学系统本身有关, 也同所使用的感光片(SENSOR)有关. 同样的镜头用于不同的芯片可能会有不同的测量结果. 9、 最大出射角(Max chief angle): 它是指光学系统(镜头)所能拍摄范围内的光(主光线)在通过光学系统(镜头)后到达像面(如 SENSOR)时同像面所成的最大夹角. 出射角越小设计越困难, 镜头的总长也会相对变长. 10、 IR Filter(滤光片): 它主要用于调整整个系统的色彩还原性. 它往往随着芯片的不同而使用不同的波长范围, 因为芯片对不同波长范围的光线其感应灵敏度不一样.对于目前桶形畸变枕形畸变TV DIST=(B+C)/2-A(B+C)/2X100(%) 4 应用较广的 CMOS 和 CCD 感光片它非常重要, 早期的 CCD 系统中, 采用简单的 IRF 往往还不能达到较好的色彩还原性效果. 11、 MTF: 它从一定程度上反映了一个光学系统对物体成像的分辨能力.一般来说, MTF越高, 其分辨力越强, MTF 越低, 其分辨力越低.由于 MTF 也只是从一个角度来评价镜头的分辨率,也存在一些不足, 故在目前的生产中, 大多数还是以逆投影检查分辨率为主. 12、镜头样品生产周期: （1） 塑胶镜头： 塑胶镜片成形时间一般为 6-8个小时, 镀膜5-6个小时, 组立4-8个小时, 检测及数据准备 4-5 个小时, 所以在没有库存而模具又能够及时切换的情况下, 从接到 P/O或联络到样品完成需要 2-3 天的时间； （2）玻璃镜头：周期比塑胶镜头周期长很多，最简单的定焦镜头，发出图纸时，如果供应商已备好材料，马上日夜加班加工零件，我司接到零件后加班组装、检测，在一切顺利，没有出现任何差错的情况下，7 天左右可提供样品。
一般只有最重要客户，最重要机种，不计代价时才会采用这种时间一般重要样品的要 20 天以上，同供应商联系后确定时间为好。
