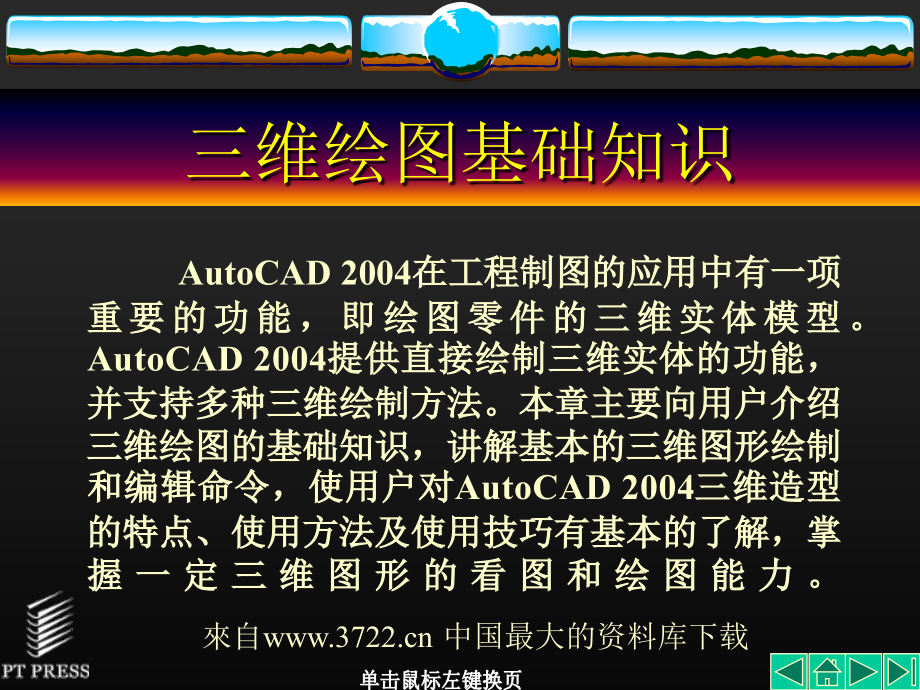

來自 中国最大的资料库下载三维绘图基础知识AutoCAD 2004在工程制图的应用中有一项 重要的功能，即绘图零件的三维实体模型 AutoCAD 2004提供直接绘制三维实体的功能， 并支持多种三维绘制方法本章主要向用户介绍 三维绘图的基础知识，讲解基本的三维图形绘制 和编辑命令，使用户对AutoCAD 2004三维造型 的特点、使用方法及使用技巧有基本的了解，掌 握一定三维图形的看图和绘图能力 來自 中国最大的资料库下载7.1 基 本 概 念 7.2 基本绘图操作 7.3 绘制三维表面模型 7.4 基本编辑操作 7.5 观察和渲染三维图形 7.6 三维典型零件绘制实例來自 中国最大的资料库下载7.1 基 本 概 念¿7.1.1 三维造型的分类用计算机绘制三维图形的技术称为三维几何造型AutoCAD 2004可绘制的三维图形有线框模型、表面模型和实体模型3种类型來自 中国最大的资料库下载1．线框模型线框模型是三维形体的框架，是一种较直观和简单的三维表达方式，由描述对象的线段和曲线组成，如图7-1所示 來自 中国最大的资料库下载图7-1 线框模型示例來自 中国最大的资料库下载2．表面模型表面模型用面描述三维对象，它不仅定义了三维对象的边界，而且还定义了表面，即其具有面的特征。
图7-2给出了表面模型的示例 來自 中国最大的资料库下载图7-2 表面模型示例 來自 中国最大的资料库下载3．实体模型实体模型不仅具有线、面的特征，而且还具有体的特征图7-3给出了实体模型的几个示例 來自 中国最大的资料库下载图7-3 实体模型示例 來自 中国最大的资料库下载对于实体模型，我们可以直接了解它 的体特性，如体积、重心、转动惯量和惯 性矩等；可以对它进行消隐、剖切和装配 干涉检查等操作，还可以对具有基本形状 的实体进行并、交、差等布尔运算，以创 建复杂的组合体此外，由于着色、渲染 等技术的运用可以使实体表面表现出很好 的可视性，因而实体模型还广泛用于三维 动画、广告设计等领域 來自 中国最大的资料库下载¿7.1.2 用户坐标系的基本概念 用户坐标系（UCS）是用来指明当前 可以实施绘图操作的默认的坐标系，在任 何情况下都有且仅有一个当前用户坐标系 用户坐标系统由用户来指定，它可以在 任意平面上定义XY平面，并根据这个平面 ，垂直拉伸出Z轴，组成坐标系统它大 大方便了三维物体绘制时坐标的定位來自 中国最大的资料库下载AutoCAD的大多数几何编辑命令取 决于UCS的位置和方向，图形将绘制在当 前UCS的XY平面上。
UCS命令设置用户坐 标系在三维空间中的方向，它定义二维对 象的方向和THICKNESS系统变量的拉伸 方向，它也提供rotate（旋转）命令的旋 转轴，并为指定点提供默认的投影平面 图7-4所示为移动前后的UCS，图7-5给出 了UCS下拉菜单及UCS工具栏 來自 中国最大的资料库下载图7-4 移动前、后的UCS 來自 中国最大的资料库下载图7-5 UCS下拉菜单及UCS工具栏 來自 中国最大的资料库下载7.2 基本绘图操作AutoCAD 2004提供有多种绘制三维图形的方法，本节主要介绍三维实体造型实体模型不仅可以使设计思想可视化，而且经常用来作为虚拟的原型进行分析，如体积、重心位置、转动惯性和应力等來自 中国最大的资料库下载下面分别介绍基本几何实体的造型 基本几何实体包括长方体、球体、圆柱体 、圆锥体、楔体和圆环实体”工具栏如 图7-7所示 图7-7 “实体”工具栏 來自 中国最大的资料库下载¿7.2.1 用BOX命令绘制长方体 1．功能 BOX命令按指定方式绘制长方体和立方体 （如图7-8所示）创建长方体之后，不能 对其进行拉伸或改变其尺寸但可以用 SOLIDEDIT拉伸长方体的面。
來自 中国最大的资料库下载图7-8 绘制长方体來自 中国最大的资料库下载2．输入命令① 从“实体”工具栏中单击“长方体”按钮② 选择“绘图”→“实体”→“长方体”命令③ 从键盘输入命令：box來自 中国最大的资料库下载3．命令操作（1）指定两对角点和高度（缺省项） 命令: box ↙ 指定长方体的角点或[中心点(CE)] :（指 定长方体的一个角点）↙ 指定角点或[立方体(C)/长度(L)]:（指定长方体的 另一个角点）↙ 指定高度:（输入正值将沿当前UCS的Z轴正方向 绘制高度如果输入的是负值，则沿Z轴的负方 向绘制高度↙ 命令:來自 中国最大的资料库下载³（2）立方体 命令: box ↙ 指定长方体的角点或 [中心点(CE)] :（指定立方体的一个角点）↙ 指定角点或 [立方体(C)/长度(L)]:C↙ 指定长度: （输入立方体的长度）↙ 命令:來自 中国最大的资料库下载¿7.2.2 用SPHERE命令绘制球体1．功能SPHERE命令用于按指定方式绘制球体（如图7-9所示）來自 中国最大的资料库下载图7-9 绘制球体 來自 中国最大的资料库下载2．输入命令① 从“实体”工具栏中单击“球体”按钮。
② 选择“绘图”→“实体”→“球体”命令③ 从键盘输入命令：sphere來自 中国最大的资料库下载3．命令操作 命令: sphere ↙ 当前线框密度: ISOLINES=4（信息提示） 指定球体球心 :（指定球体的中心 点）↙ 指定球体半径或 [直径(D)]: （输入球体的 半径）↙ 命令: 來自 中国最大的资料库下载¿7.2.3 用CYLINDER命令绘制圆柱体 1．功能CYLINDER命令用于建立圆柱体（如图7-10所示），圆柱底面既可以是圆，也可以是椭圆來自 中国最大的资料库下载图7-10 绘制圆柱体來自 中国最大的资料库下载2．输入命令① 从“实体”工具栏中单击“圆柱体”按钮② 选择“绘图”→“实体”→“圆柱体”命令③ 从键盘输入命令：cylinder來自 中国最大的资料库下载3．命令操作 ³（1）圆柱体（缺省项）命令: cylinder ↙ 当前线框密度: ISOLINES=4 （信息提示） 指定圆柱体底面的中心点或[椭圆(E)] :（ 指定圆柱体的底面中心点）↙ 指定圆柱体底面的半径或[直径(D)]:（输入圆柱 体底面的半径）↙ 指定圆柱体高度或[另一个圆心(C)]:（输入圆柱 体高度）↙ 命令:來自 中国最大的资料库下载³（2）椭圆底面圆柱体 命令: cylinder ↙ 当前线框密度: ISOLINES=4 （信息提示 ） 指定圆柱体底面的中心点或 [椭圆(E)] : E↙ 指定圆柱体底面椭圆的轴端点或[中心点 (C)]:（指定圆柱体底面椭圆的一个轴端点 ）↙來自 中国最大的资料库下载指定圆柱体底面椭圆的第二个轴端点:（ 指定圆柱体底面椭圆的另一个轴端点）↙ 指定圆柱体底面的另一个轴的长度:（输 入圆柱体底面椭圆的另一根轴长度）↙ 指定圆柱体高度或[另一个圆心(C)]:（输 入椭圆底面圆柱体的高度）↙ 命令: 來自 中国最大的资料库下载¿7.2.4 用CONE命令绘制圆锥体1．功能CONE命令用于创建圆锥体或椭圆锥体（如图7-11所示）。
來自 中国最大的资料库下载图7-11 绘制圆锥体來自 中国最大的资料库下载2．输入命令① 从“实体”工具栏中单击“圆锥体”按钮② 选择“绘图”→“实体”→“圆锥体”命令③ 从键盘输入命令：cone來自 中国最大的资料库下载3．命令操作 ³（1）圆锥体（缺省项）命令: cone ↙ 当前线框密度: ISOLINES=4 （信息提示） 指定圆锥体底面的中心点或 [椭圆(E)] :（ 指定圆锥体的底面中心点）↙ 指定圆锥体底面的半径或 [直径(D)]: （输入圆锥 体底面的半径）↙ 指定圆锥体高度或 [顶点(A)]: （输入圆锥体高度 ）↙ 命令:來自 中国最大的资料库下载³（2）椭圆锥体 命令: cone ↙ 当前线框密度:ISOLINES=4 （信息提示） 指定圆锥体底面的中心点或[椭圆(E)] : E↙ 指定圆锥体底面椭圆的轴端点或[中心点 (C)]:（指定圆锥体底面椭圆的一个轴端点 ）↙來自 中国最大的资料库下载指定圆锥体底面椭圆的第二个轴端点: （指定圆锥体底面椭圆的另一个轴端 点）↙ 指定圆锥体底面的另一个轴的长度:（ 输入圆锥体底面椭圆的另一根轴长度 ）↙ 指定圆锥体高度或[顶点(A)]:（输入椭 圆底面圆锥体的高度）↙ 命令: 來自 中国最大的资料库下载¿7.2.5 用WEDGE命令绘制楔体1．功能WEDGE命令用于绘制楔体（如图7-12所示）。
來自 中国最大的资料库下载图7-12 绘制楔体來自 中国最大的资料库下载2．输入命令① 从“实体”工具栏中单击“楔体”按钮② 选择“绘图”→“实体”→“楔体”命令③ 从键盘输入命令：wedge來自 中国最大的资料库下载3．命令操作 ³（1）楔体（缺省项） 命令: wedge ↙ 指定楔体的第一个角点或[中心点(CE)] :（指定楔体底面的一个角点）↙ 指定角点或[立方体(C)/长度(L)]:（指定楔 体底面的另一个角点）↙ 指定高度:（输入楔体的高度）↙來自 中国最大的资料库下载¿7.2.6 用TORUS命令绘制圆环体 1．功能TORUS命令用来绘制圆环体（如图7-13所示）來自 中国最大的资料库下载图7-13 绘制圆环体來自 中国最大的资料库下载2．输入命令① 从“实体”工具栏中单击“圆环体”按钮② 选择“绘图”→“实体”→“圆环体”命令③ 从键盘输入命令：torus來自 中国最大的资料库下载3．命令操作命令: torus ↙当前线框密度: ISOLINES=4（信息提示）指定圆环体中心:（指定圆环体 的中心点）↙來自 中国最大的资料库下载指定圆环体半径或[直径(D)]:（输入圆环体的半径，从圆环体中心到圆管中心的距离 。
负的半径值创建形似美式橄榄球的实体 ）↙指定圆管半径或[直径(D)]:（输入圆环体圆 管的半径）↙命令: 來自 中国最大的资料库下载¿7.2.7 用EXTRUDE命令拉伸 二维图形生成三维实体 1．功能 EXTRUDE命令用来对已存在的二维对象 沿指定路径拉伸或按指定高度值和倾斜角 度拉伸，从而生成三维实体，二维对象可 以是多边形、圆、椭圆和多段线等（如图 7-14所示）來自 中国最大的资料库下载图7-14 沿z轴方向拉伸建模 來自 中国最大的资料库下载2．输入命令① 从“实体”工具栏中单击“拉伸”按钮② 选择“绘图”→“实体”→“拉伸”命令③ 从键盘输入命令：extrude來自 中国最大的资料库下载3．命令操作 ³（1）高度方向拉伸（缺。
