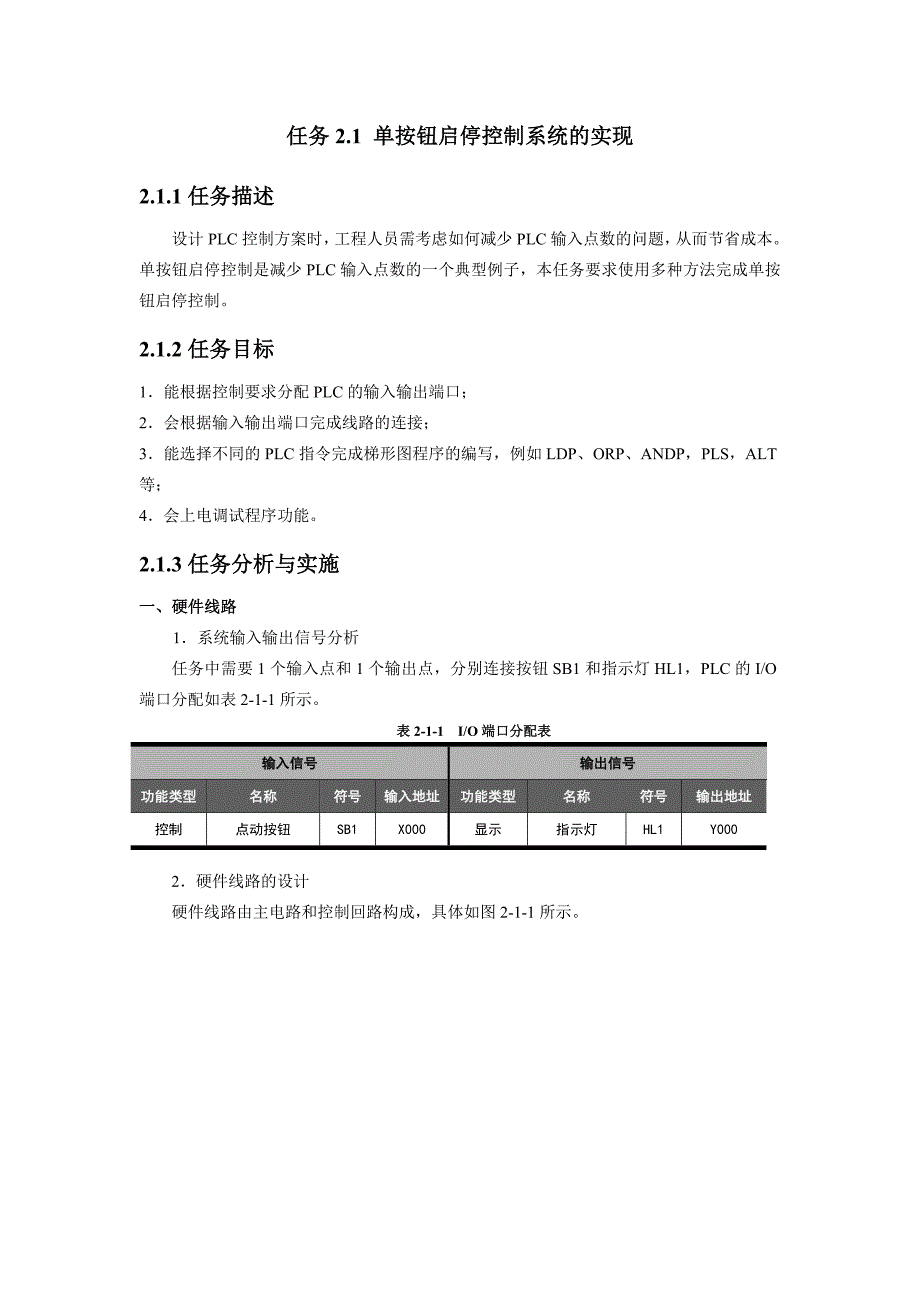

任务 2.1 单按钮启停控制系统的实现2.1.1 任务描述设计 PLC 控制方案时，工程人员需考虑如何减少 PLC 输入点数的问题，从而节省成本单按钮启停控制是减少 PLC 输入点数的一个典型例子，本任务要求使用多种方法完成单按钮启停控制2.1.2 任务目标1．能根据控制要求分配 PLC 的输入输出端口；2．会根据输入输出端口完成线路的连接；3．能选择不同的 PLC 指令完成梯形图程序的编写，例如 LDP、ORP 、ANDP ，PLS ，ALT等；4．会上电调试程序功能2.1.3 任务分析与实施一、硬件线路1．系统输入输出信号分析任务中需要 1 个输入点和 1 个输出点，分别连接按钮 SB1 和指示灯 HL1，PLC 的 I/O端口分配如表 2-1-1 所示表 2-1-1 I/O 端口分配表输入信号 输出信号功能类型 名称 符号 输入地址 功能类型 名称 符号 输出地址控制 点动按钮 SB1 X000 显示 指示灯 HL1 Y0002．硬件线路的设计硬件线路由主电路和控制回路构成，具体如图 2-1-1 所示COMPEL+24V0NY321Y0COM1 COM2X024VL三 菱 F—8RHLSB1图 2-1-1 单按钮启停控制线路二、控制程序1．PLC 程序编写（1）方法 1（使用 PLS 指令）图 2-1-2 单按钮启停控制方法 1（2）方法 2（LDP、SET、RST 指令）图 2-1-3 单按钮启停控制方法 2（3）方法 3（ATL 指令）图 2-1-4 单按钮启停控制方法 32．PLC 程序调试将三种方法的梯形图程序输入到 PLC 编程软件 GX-Developer 中，将程序变换后写入PLC 中，最后按照表 2-1-2 所示的步骤进行调试，结果表明程序正确无误。
表 2-1-2 调试步骤表步骤 程序功能 操作内容 正常现象1 点亮 按下 SB1 HL1 点亮2 熄灭 按下 SB1 HL1 熄灭3 点亮 按下 SB1 HL1 点亮2.1.4 任务拓展请再思考一种可实现单按钮启停的控制方法？。
