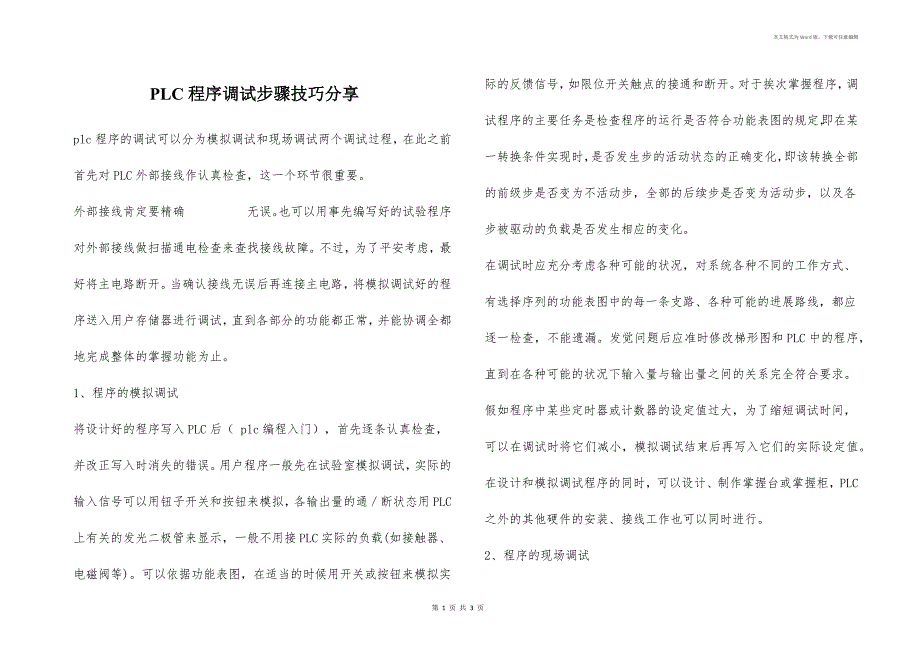

本文格式为Word版，下载可任意编辑PLC程序调试步骤技巧分享 plc程序的调试可以分为模拟调试和现场调试两个调试过程，在此之前首先对PLC外部接线作认真检查，这一个环节很重要外部接线肯定要精确 无误也可以用事先编写好的试验程序对外部接线做扫描通电检查来查找接线故障不过，为了平安考虑，最好将主电路断开当确认接线无误后再连接主电路，将模拟调试好的程序送入用户存储器进行调试，直到各部分的功能都正常，并能协调全都地完成整体的掌握功能为止1、程序的模拟调试将设计好的程序写入PLC后（ plc编程入门），首先逐条认真检查，并改正写入时消失的错误用户程序一般先在试验室模拟调试，实际的输入信号可以用钮子开关和按钮来模拟，各输出量的通／断状态用PLC上有关的发光二极管来显示，一般不用接PLC实际的负载(如接触器、电磁阀等)可以依据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开对于挨次掌握程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换全部的前级步是否变为不活动步，全部的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。
在调试时应充分考虑各种可能的状况，对系统各种不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能的进展路线，都应逐一检查，不能遗漏发觉问题后应准时修改梯形图和PLC中的程序，直到在各种可能的状况下输入量与输出量之间的关系完全符合要求假如程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟调试结束后再写入它们的实际设定值在设计和模拟调试程序的同时，可以设计、制作掌握台或掌握柜，PLC之外的其他硬件的安装、接线工作也可以同时进行2、程序的现场调试PLC程序现场调试指在工业现场，甩有设备都安装好后，全部连接线都接好后的实际调试也是PLC程序的最终调试现场调试的目的是，调试通过后，可交给用户使用，或试运行现场调试参加的人员较多，要组织好，要有调试大纲依大纲，按部就班地一步步推动开头调试时，设备可先不运转，甚至了不要带电可随着调试的进展逐步加电、开机、加载，直到按额定条件运转详细过程大体是:3、详细过程如下：1）、要查接线、核对地址要逐点进行，要确保正确无误可不带电核对，那就是查线，较麻烦也可带电查，加上信号后，看电控系统的动作状况是否符合设计的目的2）、检查模拟量输入输出。
看输入输出模块是否正确，工作是否正常必要时，还可用标准仪器检查输入输出的精度3）、检查与测试指示灯掌握面板上如有指示灯，应先对应指示灯的显示进行检查一方面，查看灯坏了没有，另一方面检查规律关系是否正确指示灯是反映系统工作的一面镜子，先调好它，将对进一步调试供应便利4）、检查手动动作及手动掌握规律关系完成了以上调试，继而可进行手动动作及手动掌握规律关系调试要查看各个手动掌握的输出点，是否有相应的输出以及与输出对应的动作，然后再看，各个手动掌握是否能够实现如有问题，马上解决5）、半自动工作如系统可自动工作，那先调半自动工作能否实现调试时可一步步推动直至完成整个掌握周期哪个步骤或环节消失问题，就着手解决哪个步骤或环节的问题6）、自动工作在完成半自动调试后，可进一步调试自动工作要多观看几个工作循环，以确保系统能正确无误地连续工作7）、模拟量调试、参数确定以上调试的都是规律掌握的项目这是系统调试时，首先要调通的这些调试基本完成后，可着手调试模拟量、脉冲量掌握最主要的是选定合适掌握参数一般讲，这个过程是比较长的要急躁调，参数也要作多种选择，再从中选出最优者有的PLC，它的PID参数可通过自整定获得。
但这个自整定过程，也是需要相当的时间才能完成的8）、特别条件检查,完成上述全部调试，整个调试基本也就完成了但是好再进行一些特别条件检查看看消失特别状况或一些难以避开的非法操作，是否会停机爱护或是报警提示第 1 页 共 1 页。
