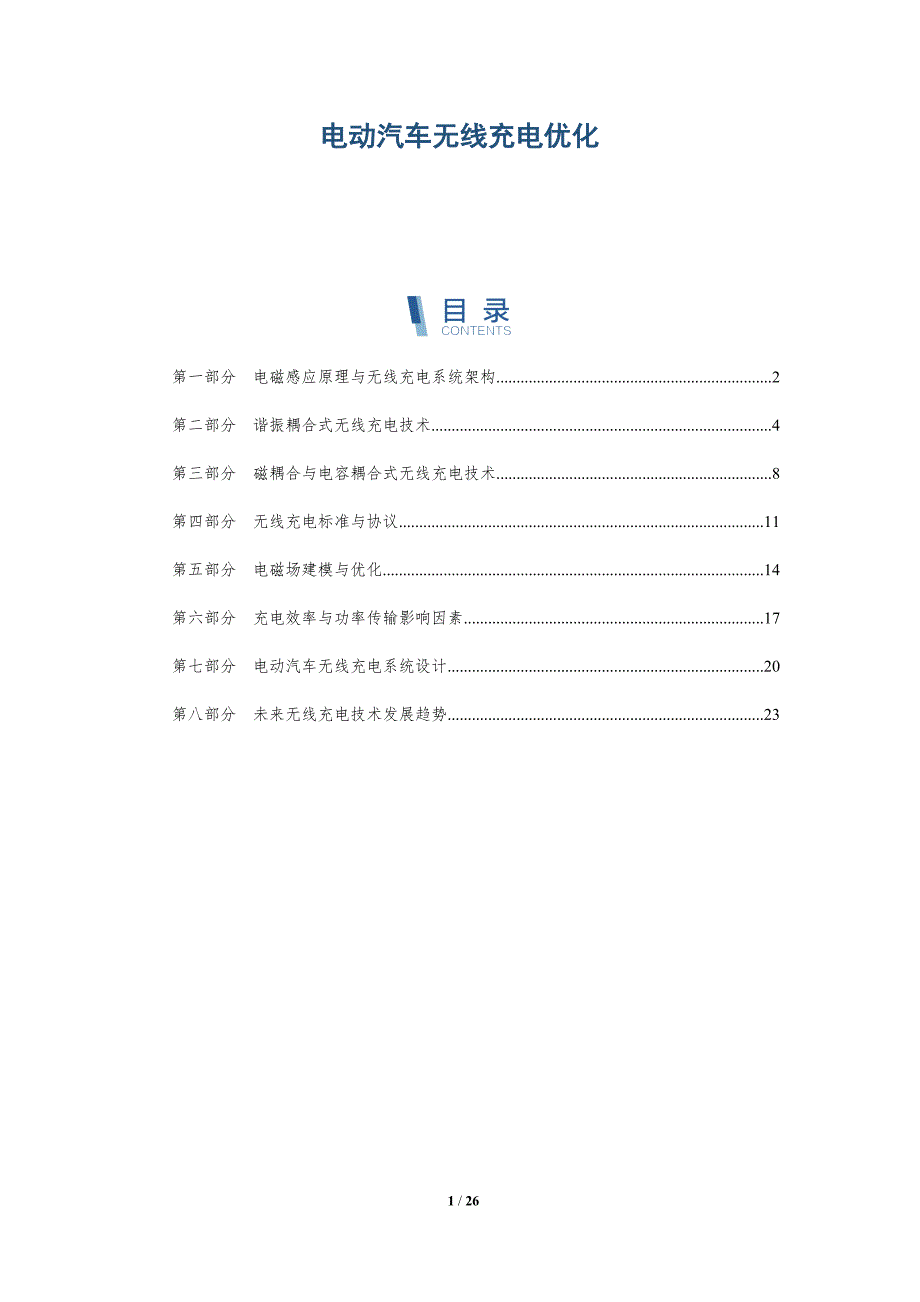

电动汽车无线充电优化 第一部分 电磁感应原理与无线充电系统架构 2第二部分 谐振耦合式无线充电技术 4第三部分 磁耦合与电容耦合式无线充电技术 8第四部分 无线充电标准与协议 11第五部分 电磁场建模与优化 14第六部分 充电效率与功率传输影响因素 17第七部分 电动汽车无线充电系统设计 20第八部分 未来无线充电技术发展趋势 23第一部分 电磁感应原理与无线充电系统架构关键词关键要点电磁感应原理1. 电磁感应现象:当载流导体通过磁场时,导体中会产生电动势,称为电磁感应2. 楞次定律:电磁感应产生的电动势方向总是与磁力线运动相阻,从而产生感应电流3. 感应电压与磁通量变化率成正比,与导体匝数成正比无线充电系统架构1. 功率传输:发射端将电能转换为电磁波,接收端通过电磁感应将电磁波转换为电能2. 线圈设计:发射端和接收端线圈相互正交,用于产生磁场和感应电压3. 调谐电路:发射端和接收端线圈采用谐振设计,提高功率传输效率并减少损耗电磁感应原理与无线充电系统架构电磁感应原理电磁感应是一种物理现象,当变化的磁场与导体相互作用时,会产生电势差和电流无线充电系统正是利用这一原理进行能量传输。
无线充电系统中,发送端线圈通电后产生交变磁场,其磁力线穿透接收端线圈并产生感应电流接收端线圈将感应电流转换为直流电,为电池供电无线充电系统架构无线充电系统由以下主要组件组成:* 发送端线圈:安装在发射器或充电垫中,通电产生交变磁场 接收端线圈:安装在电动汽车中,接收发送端线圈产生的磁场并感应电流 控制电路:监控和调节无线充电过程,确保能量高效传输 逆变器:在发送端将直流电转换为交变电,驱动发送端线圈 整流器:在接收端将感应电流转换为直流电,为电池供电工作原理无线充电系统的工作原理如下:1. 发送端线圈通电,产生交变磁场2. 磁力线穿透接收端线圈,感应出电流3. 接收端线圈将感应电流转换为直流电4. 直流电通过控制电路调节,为电池供电关键参数无线充电系统的性能受以下关键参数影响:* 耦合系数:反映发送端和接收端线圈之间的磁力线相互作用程度,是影响效率的重要因素 线圈设计:线圈的形状、尺寸和匝数会影响电磁感应效率和系统稳定性 频率:无线充电系统通常工作在特定的频率范围内,以优化能量传输和降低干扰 功率:无线充电系统可以传输的功率范围取决于线圈尺寸、耦合系数和供电能力 效率:无线充电系统的效率衡量能量从发送端到接收端的传输效率,受损耗和干扰因素影响。
优势和挑战优势:* 方便性:无线充电省去了插拔充电线的繁琐,提高了使用便利性 安全性:无线充电避免了直接电气连接,降低了触电风险和过电流故障的可能性 无磨损:无线充电减少了充电连接器磨损,延长了其使用寿命挑战:* 能量损失:无线充电不可避免地存在能量损耗,需要在设计和优化系统以提高效率 电磁干扰:无线充电产生的磁场可能会干扰附近的电子设备,需要采取适当的屏蔽措施 标准化:无线充电技术尚未实现普遍标准化,不同厂商的产品可能存在兼容性问题第二部分 谐振耦合式无线充电技术关键词关键要点谐振耦合式无线充电技术1. 谐振耦合原理:该技术通过在发送端和接收端线圈中产生相同的谐振频率,利用磁共振原理实现无线能量传输当线圈谐振频率一致时,发生能量耦合,接收端线圈接收能量并转换为电能2. 系统结构:谐振耦合式无线充电系统通常包括发送线圈、接收线圈、谐振电路、控制电路等发送线圈产生高频电磁场,接收线圈在电磁场中产生感应电流,通过谐振电路实现能量转换3. 效率优化:该技术通过优化线圈结构、谐振频率、耦合距离等参数,最大化能量传输效率高品质因数的线圈、匹配的谐振频率和适当的耦合距离可以减少能量损耗,提高充电效率。
磁场调谐和频率跟踪1. 磁场调谐:由于环境因素、线圈位置变化等原因,谐振频率可能会发生偏移,导致能量传输效率降低磁场调谐技术通过调整发送线圈的频率或耦合系数,动态跟踪接收线圈的谐振频率,保持谐振耦合状态2. 频率跟踪:频率跟踪技术实时检测接收线圈的谐振频率,并根据检测结果调整发送线圈的频率,从而保持谐振耦合并提高能量传输效率这对于动态充电场景尤为重要3. 自适应调谐和跟踪:先进的自适应调谐和跟踪算法结合了人工智能技术,可以自动优化谐振耦合条件,提高充电效率和可靠性,适应不同位置和环境的变化耦合距离扩展1. 耦合距离限制:谐振耦合式无线充电技术的充电距离受磁共振耦合原理的限制,通常在几十厘米范围内耦合距离扩展技术旨在突破这一限制,实现更长距离的无线充电2. 磁共振放大:通过使用磁共振放大器或中继线圈等技术,可以放大磁共振效应,增加能量传输距离这可以用于车辆长距离无线充电或大型设备无线供电3. 动态耦合距离调节:一些研究探索了通过动态调节发送线圈和接收线圈的耦合距离,提高充电效率和延长充电距离的方法这可以实现更灵活和高效的无线充电应用高功率传输1. 高功率需求:电动汽车、无人机等应用需要更高的充电功率。
谐振耦合式无线充电技术通过提高谐振频率、增加线圈匝数、优化线圈结构等方法,提高能量传输功率2. 安全考虑:高功率无线充电涉及更大的电磁辐射和热量产生需要考虑电磁辐射防护和热管理等安全问题,以确保系统安全可靠3. 谐波抑制:高功率无线充电系统产生的谐波可能会干扰其他电子设备的运行需要采取谐波抑制措施,如使用谐波滤波器或采用先进的谐振拓扑,以减少谐波影响应用场景1. 电动汽车无线充电:谐振耦合式无线充电技术是电动汽车无线充电的主要技术之一它可以实现方便快捷、安全高效的无线充电体验,解决电动汽车续航里程的焦虑2. 工业无线供电:该技术可应用于工业无人机、机器人、AGV等设备的无线供电它可以消除线缆束缚,提高设备自动化和灵活性3. 医疗设备无线充电:在医疗领域,谐振耦合式无线充电技术可用于植入式心脏起搏器、助听器等设备的无线供电它可以提高患者舒适度和安全性谐振耦合式无线充电技术谐振耦合式无线充电(RCLWC)技术是一种高效、非接触式的无线能量传输方法,适用于电动汽车(EV)的无线充电其工作原理基于电磁谐振耦合,通过在耦合线圈之间建立谐振来实现能量传输工作原理RCLWC系统主要由两个谐振线圈组成:发射线圈(TX)和接收线圈(RX)。
这两个线圈调谐到相同的谐振频率,当交流电通过TX线圈时,会在其中产生震荡的磁场当RX线圈进入这个交变磁场时,它也会产生感应电流通过调节线圈的谐振频率和耦合系数,可以优化能量传输效率耦合系数表示两个线圈之间的耦合程度,由它们之间的距离和几何形状决定谐振增强RCLWC技术的一个关键特征是谐振增强当TX和RX线圈的谐振频率匹配时,感应电流将在RX线圈中放大这种谐振效应极大地提高了能量传输效率效率与距离RCLWC系统的能量传输效率受耦合线圈之间的距离影响随着距离的增加,耦合系数下降,能量传输效率随之降低优点与其他无线充电技术相比,RCLWC技术具有以下优点:* 高效率:谐振增强可显着提高能量传输效率,通常可达90%以上 非接触式:耦合线圈之间不需要物理接触,从而避免了插拔式充电连接器的磨损和故障 可扩展性:RCLWC系统可为多个电动汽车同时充电,提高充电站的容量和利用率 异物检测:RCLWC技术可以检测耦合线圈之间是否存在异物,以确保充电安全限制RCLWC技术也存在一些限制:* 有限的距离:能量传输效率随着距离的增加而下降,限制了车辆的充电范围 成本:RCLWC系统需要定制设计的谐振线圈,从而增加成本。
系统复杂性:谐振耦合需要精确的频率和耦合系数控制,增加了系统的复杂性应用RCLWC技术已在电动汽车无线充电中得到广泛应用,包括:* 公共充电站* 私人车库* 道路嵌入式充电研究进展目前,RCLWC技术的研究主要集中在以下几个方面:* 提高能量传输效率* 扩展充电距离* 降低成本* 提高系统可靠性和安全性RCLWC技术有望在未来成为电动汽车无线充电的主流技术,为电动汽车的普及和可持续交通的发展做出贡献第三部分 磁耦合与电容耦合式无线充电技术磁耦合式无线充电技术磁耦合式无线充电技术是一种利用电磁感应原理实现无线能量传输的技术它通过在两个线圈之间产生交变磁场,来实现能量的耦合和传递 原理: * 发射线圈通以交流电产生交变磁场 * 接受线圈处于交变磁场中,感应出电动势 * 感应出的电动势在接受线圈中形成电流,从而实现能量传输 特点: * 高功率传输:可传输较大的功率(几十瓦至数百千瓦) * 中短距离传输:通常传输距离在几毫米至几十厘米范围内 * 异物影响小:受异物的阻隔影响相对较小 * 成本较低:线圈结构相对简单,成本较低 * 安全性高:无辐射危害,使用安全 应用场景: * 电动汽车无线充电 * 工业自动化设备充电 * 医疗器械植入式充电电容耦合式无线充电技术电容耦合式无线充电技术是一种利用电容耦合原理实现无线能量传输的技术。
它通过在两个电极板之间形成电容,来实现能量的耦合和传递 原理: * 发射电极板通以交流电压产生交变电场 * 接受电极板处于交变电场中,感应出电荷 * 感应出的电荷在接受电极板上形成电流,从而实现能量传输 特点: * 低功率传输:可传输较小的功率(几微瓦至几十毫瓦) * 远距离传输:传输距离可达几米甚至几十米 * 异物影响大:受异物的阻隔影响较大 * 成本较高:电极板结构复杂,成本较高 * 安全性低:有一定的电磁辐射危害,使用时需注意安全 应用场景: * 近距离电子设备充电(如智能、平板电脑) * 无线传感器供电 * 生物医学植入式装置充电技术对比| 特征 | 磁耦合式 | 电容耦合式 ||---|---|---|| 功率传输 | 高 | 低 || 传输距离 | 中短 | 远 || 异物影响 | 小 | 大 || 成本 | 低 | 高 || 安全性 | 高 | 低 || 应用场景 | 电动汽车、工业设备 | 电子设备、传感器、医疗植入 |优化技术为了提高无线充电系统的效率和性能,可以采用以下优化技术:* 线圈设计优化:优化线圈形状、匝数、间距等参数,以提高耦合系数和功率传输效率。
谐振技术:采用谐振回路,使发送和接受线圈的谐振频率相同,以提高能量传输效率 异物补偿技术:采用补偿电路或算法,来减少异物对能量传输的影响 多线圈技术:使用多个线圈并行或串联,以提高功率传输能力和容错性 相位跟踪技术:跟踪发送和接受线圈之间的相位差,并进行调整,以优化能量传输第四部分 无线充电标准与协议关键词关键要点无线充电联盟 (WPC) Qi 标准1. Qi (发音为“chee”) 是 WPC 开发的无线充电标准,用于近场感应式无线充电2. Qi 标准定义了电磁感应 (EMI) 系统的接口和操作规范,允许兼容设备在各种功率水平下进行无线充电3. Qi 标准支持各种设备,包括智能、平板电脑、可穿戴设备和电动汽车。
