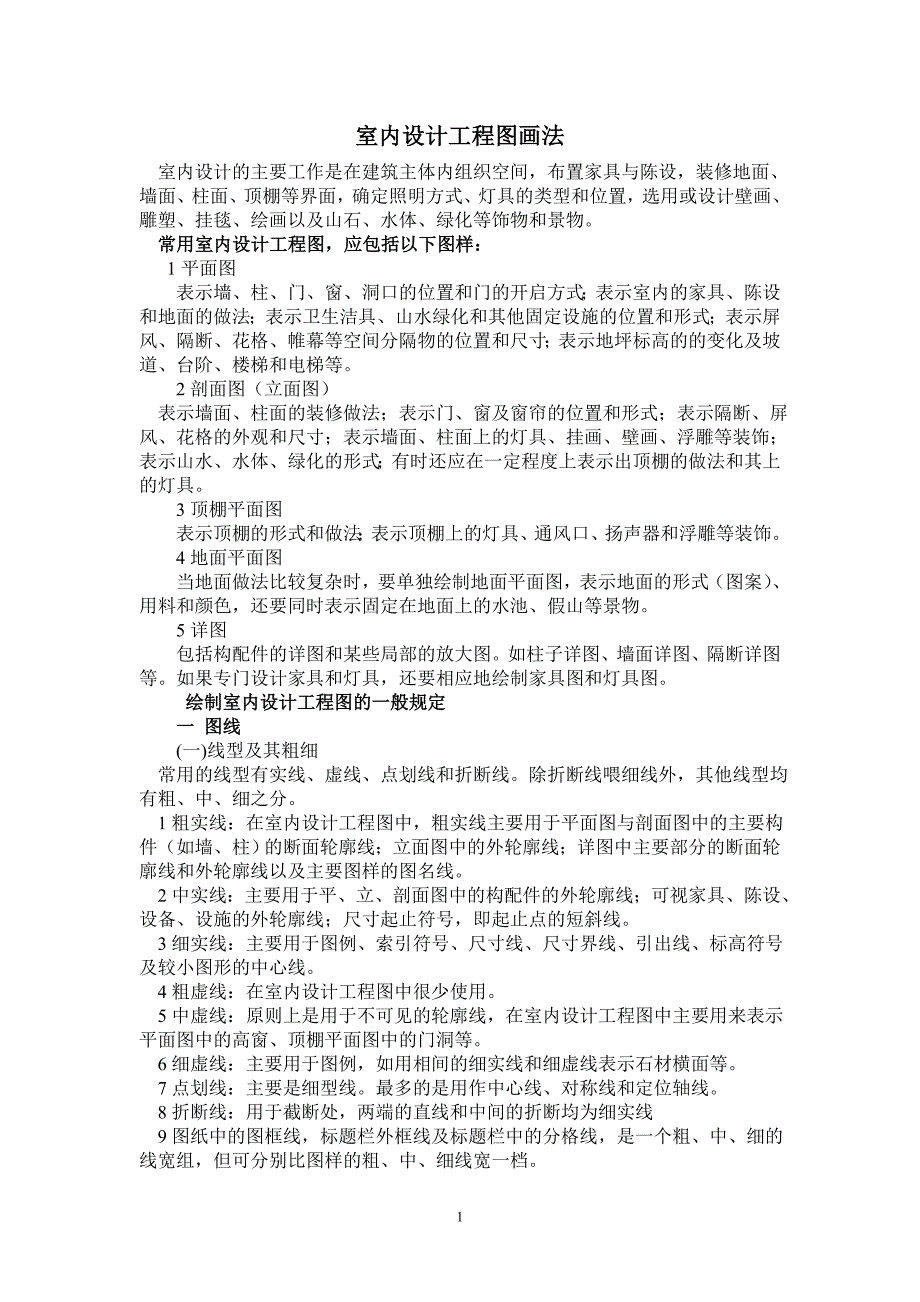

1室内设计工程图画法室内设计的主要工作是在建筑主体内组织空间，布置家具与陈设，装修地面、墙面、柱面、顶棚等界面，确定照明方式、灯具的类型和位置，选用或设计壁画、雕塑、挂毯、绘画以及山石、水体、绿化等饰物和景物常用室内设计工程图，应包括以下图样：1 平面图表示墙、柱、门、窗、洞口的位置和门的开启方式；表示室内的家具、陈设和地面的做法；表示卫生洁具、山水绿化和其他固定设施的位置和形式；表示屏风、隔断、花格、帷幕等空间分隔物的位置和尺寸；表示地坪标高的的变化及坡道、台阶、楼梯和电梯等2 剖面图（立面图）表示墙面、柱面的装修做法；表示门、窗及窗帘的位置和形式；表示隔断、屏风、花格的外观和尺寸；表示墙面、柱面上的灯具、挂画、壁画、浮雕等装饰；表示山水、水体、绿化的形式；有时还应在一定程度上表示出顶棚的做法和其上的灯具3 顶棚平面图表示顶棚的形式和做法；表示顶棚上的灯具、通风口、扬声器和浮雕等装饰4 地面平面图当地面做法比较复杂时，要单独绘制地面平面图，表示地面的形式（图案） 、用料和颜色，还要同时表示固定在地面上的水池、假山等景物5 详图包括构配件的详图和某些局部的放大图如柱子详图、墙面详图、隔断详图等。
如果专门设计家具和灯具，还要相应地绘制家具图和灯具图绘制室内设计工程图的一般规定一 图线(1)线型及其粗细常用的线型有实线、虚线、点划线和折断线除折断线喂细线外，其他线型均有粗、中、细之分1 粗实线：在室内设计工程图中，粗实线主要用于平面图与剖面图中的主要构件（如墙、柱）的断面轮廓线；立面图中的外轮廓线；详图中主要部分的断面轮廓线和外轮廓线以及主要图样的图名线2 中实线：主要用于平、立、剖面图中的构配件的外轮廓线；可视家具、陈设、设备、设施的外轮廓线；尺寸起止符号，即起止点的短斜线3 细实线：主要用于图例、索引符号、尺寸线、尺寸界线、引出线、标高符号及较小图形的中心线4 粗虚线：在室内设计工程图中很少使用5 中虚线：原则上是用于不可见的轮廓线，在室内设计工程图中主要用来表示平面图中的高窗、顶棚平面图中的门洞等6 细虚线：主要用于图例，如用相间的细实线和细虚线表示石材横面等7 点划线：主要是细型线最多的是用作中心线、对称线和定位轴线8 折断线：用于截断处，两端的直线和中间的折断均为细实线9 图纸中的图框线，标题栏外框线及标题栏中的分格线，是一个粗、中、细 2的线宽组，但可分别比图样的粗、中、细线宽一档。
2） 画线时应该注意的问题1 同一图纸中，比例尺相同的图样，同一类线型粗细应该相同2 图线不得与文字、数字或其他符号相重叠当不可避免时，应优先保证文字和数字的位置，3 实线要画的均匀、光滑，起始点与结尾点不可过粗活过细4 虚线的线段应长短一致，在一般图纸中，线段长度可取 3~6mm，线段间距可取 0.5~1mm5 点划线是由长划和圆点组成的，首尾两端应为长画线段6 波浪线及折断线中的折线可用徒手画，要平滑、流畅，折断线的直线部分要在折线处与折线相接，不可以从折线处穿过7 图线相交处要严实无缝在手绘图中垂直相交的直线可以稍稍出头，但不可过多二 比例与图名一般情况下，平面图、剖面图等图样可用 1：100 或 1:50 的比例：详图则要根据构配件的大小和复杂程度定比例，常用的有 1:10 及 1:20 等图名下应画一条粗实线，线长与图名所占长度相等比例尺的字号，应比图名的字号小一号或小两号，字的底部与图名取平，其下不画线如图 3-2 所示平面图 1—1 剖面图 花格立面图━━ ━━━━ ━━━━ 1:10图 3-2 图名与比例举例详图的图名可用详图号表示，也可用详图号和图样的名称表示。
正确的表示方法如图 3-3 所示1:10 花格立面图━━━━ 1:10图 3-3 详图图名举例 详图号的圆圈应为粗实线，直径约为 14mm横线上部的数字为详图号，横线下的数字表示被索引部分所在图纸的页数.3、剖面剖切符号剖面剖切符号由剖切位置线和剖视方向线组成，均为粗实线剖切位置线长6~10mm，剖视方向线长 4~6mm，两者垂直相交剖面位置线不应与图样上的图线相接触 在一些工程图纸中，常见一下弊端：一是用甲、乙、丙等文字符号；二是未将编号注写在剖视方向线的端部而是注写在其他地方，甚至是相反的地方四 断面剖切符号断面剖切符号的编号注写在剖切位置线的一侧，编号所在的方向为剖视方向常见的弊病是，编号注写位置不规范，往往与剖视方向不一致 3剖面形式：1 全剖 2 半剖 3 局部剖 4 阶梯 5 旋转五 立面指向符号立面指向符号是室内设计工程图中独有到的符号当工程图中用立面图表示垂直界面时，就要使用立面指向符号，以便能确指立面图究竟是哪个垂直界面的立面图特别注意：不管立面指向符号指向何方，用来编号的数字始终正写，即字头要朝上当多画厅、室等空间较小，又有很多家具，而难于放下指向符号时，可用引出线将指向符号引到空间的外部。
六 引出线引出线有三种，即局部引出线、共同引出线和多层构造引出线局部引出线用细实线绘制常常采用水平或与水平方向成 30°、45°、60°、90°的直线，或经上述角度再折为水平线的折线附加的文字和数字宜注写在横线的上方，也可注写在横线的端部（图 3-9） 为使图面整齐清楚，用斜线或折线作引出线时，其斜线或斜线部分与水平方向形成的角度最好一致，如均为 45°或均为 60°等文字说明） （文字说明）（文字说明） 图 3-9 局部引出线共同引出线用来指引名称、尺寸、材料和做法相同的部位（图 3-11）图 3-11 共同引出线多层构造引出线用于指引多层构造物，如由若干构造层次形成的墙面、地面、池底、池壁等当构造层次为水平方向时，文字与数字说明的顺序应由上至下地标注，即与构造层次的顺序相一致当构造层次为垂直方向时，文字与数字说明也应由上至下地标注，其顺序应与构造层次由左至右的顺序相一致（图 3-13）图 3-13 多层构造引出线 4七 索引符号与详图符号索引符号是一个用细实线画的圆，直径为 10mm水平直径上半部的数字是详图的编号，下半部分的数字是详图所在图纸的编号。
如详图与被索引的图样在一张图纸上，下半部分则画一段水平细实线 （图 3-14） 图 3-14 索引符号详图编号是一个用粗实线画的圆，直径为 14mm制图中的常见弊病是：引出线没有对准索引符号的圆心；误把剖切位置线所在的一方当做剖视的方向八 尺寸标准用来标注长、宽、高等尺寸的“符号” ，由尺寸闲、尺寸界线、尺寸起止符号和尺寸数字组成尺寸线和尺寸界线均为细实线，尺寸起止符号为中粗线在同一张图纸中，甚至在同一套图纸中，应使用统一的起止符号，如用短斜线，就都用短斜线；如用小圆点，就都用小圆点；不宜斜线与圆点混用，使图面显得凌乱九 标高标高符号用于平面图，即用来表示楼地面的标高时，标高符号的尖端下不画短斜线；用于剖、立面图，即用来表示门、窗、梁板的标高时，则应在标高符号的尖端下面画一短斜线，自然，这一短斜线应与标高所指的位置相平齐按规定，相对标高为零的地方，应注写成±0.000，以此处为基准，负标高处应在标高数字前加上“-”号，如-0.600；正标高处，则不在标高数前加“+”号，如 1.200 不写成+1.200标高数以 m（米）为单位，小数点后取 3 位常见的弊病有三：一不是以 m（米）为单位；二小数点后只取 2 位数；三在正标高数字前加“+”号。
目前流行的图纸中，有一种比较简单的办法，即以所设计的这个房间的楼面作±0.000，再以此为基准，注写各处标高或者在各标高数字后加上“距楼面”的字样平面图的内容与画法一 平面图的形成平面图是室内设计工程中的主要图样从设计角度看，它实际上是一种水平剖面图就是用一个假象的水平剖切面，在窗台上方，把房间切开，移去上面的部分，由上向下看，对剩余部分画正投影图建筑平面图主要表示建筑实体，包括墙、柱、门、窗等配件；室内平面设计则主要表示室内环境要素，如家具与陈设等室内平面图的范围，以房间内部为主二平面图的主要内容与画法平面图应由以下内容：房间的分隔与组合，墙、柱的断面和尺寸，门、窗、景门、景窗的位置、尺 5寸与门的开启形式；楼梯、电梯、自动扶梯、室内台阶的位置与形式；家具、陈设、卫生洁具及所有固定的设备；水池、喷泉、瀑布、假山、绿化等景区；地坪的变化及地面的划分与做法；表示剖面位置及剖视方向及编号，或立面指向符号；表示房间开间、进深以及主要家具、设备的尺寸；不同地坪的标高；详图索引符号；各个房间的名称；图名与比例1 墙与柱在平面图中，墙与柱应用粗实线绘制，因为它们都是用假定的水平剖切面剖到的构件。
当墙面、柱面用石材或木材等材料装修时，可参照装修层的厚度，在墙柱的外面加画一条细实线当墙、柱装修层的外轮廓与柱子的结构断面不同时，如直墙被装修成折线墙在比例尺较小的图样中，墙、柱不必画砖、混凝土等材料图例为使图样清晰，可将钢筋混凝土墙、柱涂成黑颜色2 门与窗在比例尺较小的图样中，门扇可用单线（中粗线）表示，且可不画开启方向线；在比例尺较大的图样中，为使图面丰富、耐看，富有表现力，可将门扇画出厚度，并加画开启方向线3 家具与陈设在比例尺较小的图样中，可按图例绘制家具与陈设没有统一图例的，可画出家具与陈设的外轮廓，但应加以简化在比例尺较大的图样中，可按家具与陈设的外轮廓绘制它们的平面图，并视情况加画一些具有装饰意味的符号，如木纹织物图案等4 卫生洁具一般情况下，可按统一图例绘制在比例尺较大的图样中，也可画出更加具体的轮廓和细部，如把手和龙头等5 地面当地面做法比较简单时，可将其形式、材料和做法直接绘制和标注在平面上有几种不同的做法；一是示意性画法如在居室平面图中画一些平行线，表示条木地板；在卫生间平面图中画一方格，表示地面砖其平行线的间距和方格的大小不一定与条木地板的宽窄和地面砖的大小相一致二是在平面图中选一块家具不多的地方，画出地面分割线，并标注尺寸、材料、颜色。
三是直接通过引出线标注地面做法，如“满铺中灰色防静电地毯”等剖面图的内容与画法在室内设计中，设计者可用两种不同的图样表现垂直界面：一是剖面图，另一种是立面图一剖面图的形成这里所说的剖面图是指房屋建筑的垂直剖面图就是用假想的竖直平面剖切 6房屋，移去靠近观察者的部分，对剩余部分按正投影原理绘制正投影图在具体绘制剖面图时，还应注意以下问题：1 要正确标注剖切符号剖切线与剖切方向线都是短粗线，它们垂直相交，呈曲尺形而不呈十字形，剖切线不应与建筑轮廓相接触2 剖切面最好贯通平面图的全宽或全长3 剖切面不要从柱子和墙体的中间穿过因为，按这种剖切位置画出来的剖切面，不能反映柱、墙的装修做法，也不能反映柱面与墙面上的装饰与陈设4 剖切面转折时，按制图标准的规定，应在转折处画转折线，并最多转折一次5 当垂直界面中的某一部分不与剖切面平行时，即垂直界面为转这面或曲面时，如果仍按正投影原理画图，不与剖切面平行的部分，必然不能真实地反应界面的大小在这种情况下，可将不与剖切面平行的部分，旋转到与剖切面平行的位置，再按正投影原理绘制剖面图，但必须在图名后加注“展开”二字二 剖面图主要内容与画法一 室内设计工程图中的剖面图，应包括以下内容：1 作为剖面图外轮廓的墙体、楼地面、楼板和顶棚。
1）被剖墙体 被剖墙体要用粗实线表示，并要按统一规定的图例画出墙上的门、窗和孔洞断面较窄的钢筋混凝土墙、板，可以涂成黑色2）被剖楼地面 作为低界面的楼地面，只要用一条粗实线表示出上表面即可，无需表示厚度、做法和材料3）室内外地坪连通时 当所要表示的空间处于底层，并有一侧或两侧与外部空间连通时，。
