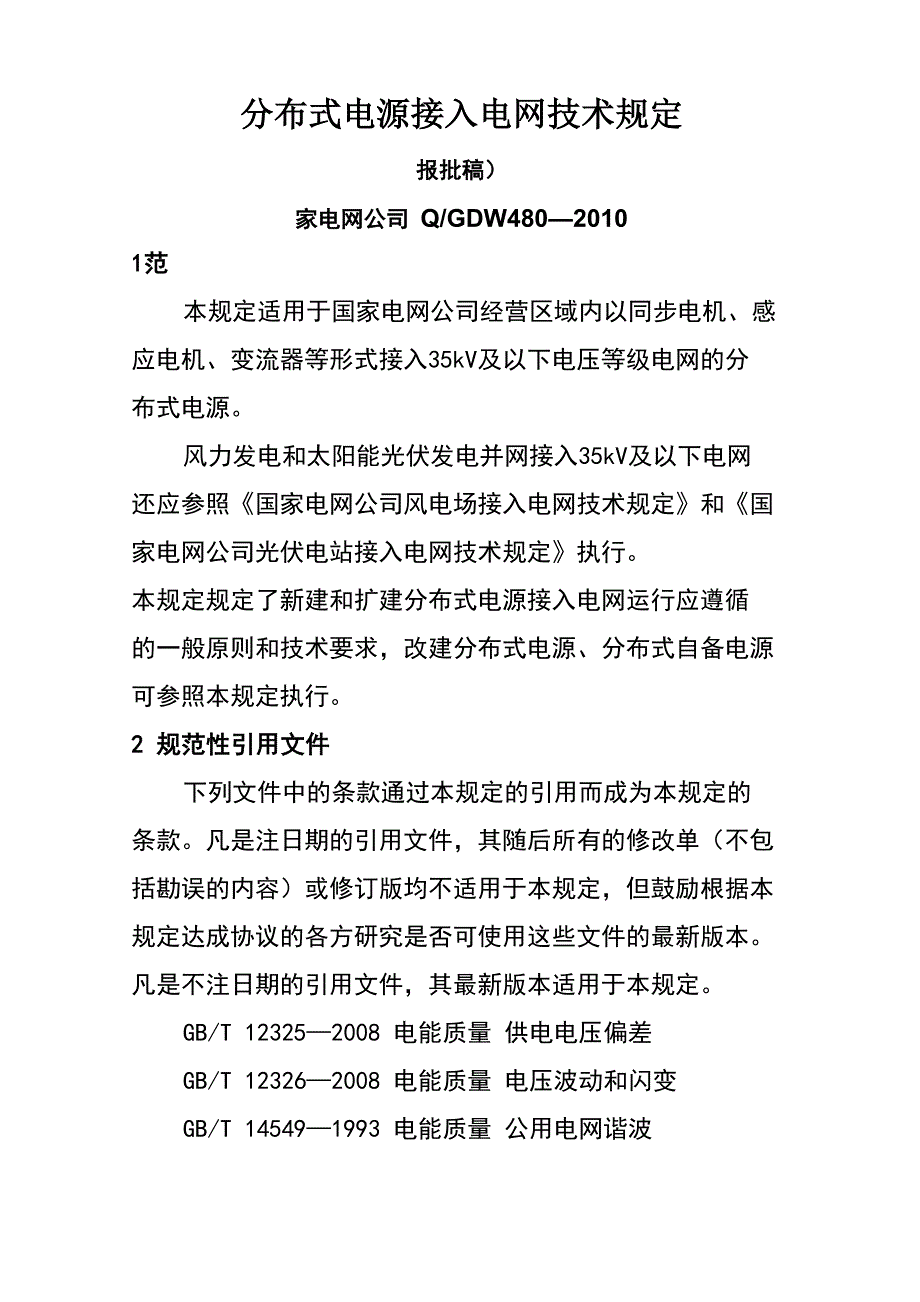

分布式电源接入电网技术规定报批稿）家电网公司 Q/GDW480—20101范本规定适用于国家电网公司经营区域内以同步电机、感 应电机、变流器等形式接入35kV及以下电压等级电网的分 布式电源风力发电和太阳能光伏发电并网接入35kV及以下电网 还应参照《国家电网公司风电场接入电网技术规定》和《国 家电网公司光伏电站接入电网技术规定》执行 本规定规定了新建和扩建分布式电源接入电网运行应遵循 的一般原则和技术要求，改建分布式电源、分布式自备电源 可参照本规定执行2 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的 条款凡是注日期的引用文件，其随后所有的修改单（不包 括勘误的内容）或修订版均不适用于本规定，但鼓励根据本 规定达成协议的各方研究是否可使用这些文件的最新版本 凡是不注日期的引用文件，其最新版本适用于本规定GB/T 12325—2008 电能质量 供电电压偏差GB/T 12326—2008 电能质量 电压波动和闪变GB/T 14549—1993 电能质量 公用电网谐波GB/T 15543—2008 电能质量 三相电压不平衡GB/T 15945—2008 电能质量 电力系统频率偏差 GB 2894 安全标志及其使用导则GB/T 14285—2006 继电保护和安全自动装置技术规程DL/T 584—2007 3kV〜110kV电网继电保护装置运行整 定规程DL/T 1040 电网运行准则DL/T 448 电能计量装置技术管理规定IEC61000-4-30 电磁兼容 第4-30部分 试验和测量技 术-电能质量测量方法DL/T 远动设备及系统 第5-101部分 传输规约 基本 远动任务配套标准DL/T 远动设备及系统 第5-104部分 传输规约 采用 标准传输协议集的IEC60870-5-101网络访问Q/GDW 370-2009 城市配电网技术导则Q/GDW 3382-2009 配电自动化技术导则IEEE 1547 Standard for Interconnecting Distributed Resources with Electric Power Systems 3 术语和定义本规定采用了下列名词和术语。
分布式电源 distributed resources本规定所指分布式电源指接入35kV及以下电压等级的 小型电源，包括同步电机、感应电机、变流器等类型公共连接点 point of common coupling （PCC） 电力系统中一个以上用户的连接处并网点 point of interconnection对于通过变压器接入公共电网的电源，并网点指与公用 电网直接连接的变压器高压侧母线对于不通过变压器直接 接入公共电网的电源，并网点指电源的输出汇总点，并网点 也称接入点变流器 converter 用于将电能变换成适合于电网使用的一种或多种形式 电能的电气设备注1：具备控制、保护和滤波功能，用于电源和电网之 间接口的静态功率变流器有时被称为功率调节子系 统、功率变换系统、静态变换器，或者功率调节单元注2：由于其整体化的属性，在维修或维护时才要求变 流器与电网完全断开在其它所有的时间里，无论变 流器是否在向电网输送电力，控制电路应保持与电网 的连接，以监测电网状态停止向电网线路送电”的 说法在本规定中普遍使用应该认识到在发生跳闸时， 例如过电压跳闸，变流器不会与电网完全断开变流 器维护时可以通过一个电网交流断路开关来实现与电 网完全断开。
变流器类型电源 converter-type power supply采用变流器连接到电网的电源同步电机类型电源 synchronous-machine-type power supply通过同步电机发电的电源异步电机类型电源 asynchronous-machine-type power supply通过异步电机发电的电源孤岛现象islanding电网失压时，电源仍保持对失压电网中的某一部分线路 继续供电的状态孤岛现象可分为非计划性孤岛现象和计划 性孤岛现象非计划性孤岛现象 unintentional islanding 非计划、不受控地发生孤岛现象计划性孤岛现象 intentional islanding 按预先设置的控制策略，有计划地发生孤岛现象防孤岛 anti-islanding防止非计划性孤岛现象的发生注：非计划性孤岛现象发生时，由于系统供电状态未知，将造成以下不利影响：①可能危及电网线路维护人员和 用户的生命安全；②干扰电网的正常合闸；③电网不能 控制孤岛中的电压和频率，从而损坏配电设备和用户设备功率因数 power factor由电源输出总有功功率与总无功功率计算而得的功率因数。
功率因数（PF）计算公式为：PF =P式中：Pout ——电源输出总有功功率；outQ ——电源输出总无功功率out4 接入系统原则（1） 并网点的确定原则为电源并入电网后能有效输送电 力并且能确保电网的安全稳定运行2） 当公共连接点处并入一个以上的电源时，应总体考 虑它们的影响分布式电源总容量原则上不宜超过上一级变 压器供电区域内最大负荷的25%3） 分布式电源并网点的短路电流与分布式电源额定电 流之比不宜低于10 4） 分布式电源接入电压等级宜按照：200kW及以下分 布式电源接入380V电压等级电网；200kW以上分布式电源接 入10kV （6kV）及以上电压等级电网经过技术经济比较， 分布式电源采用低一电压等级接入优于高一电压等级接入 时，可采用低一电压等级接入5 电能质量一般性要求 分布式电源并网前应开展电能质量前期评估工作，分布 式电源应提供电能质量评估工作所需的电源容量、并网方 式、变流器型号等相关技术参数分布式电源向当地交流负载提供电能和向电网发送电 能的质量，在谐波、电压偏差、电压不平衡度、电压波动和 闪变等方面应满足相关的国家标准同时，当并网点的谐波、 电压偏差、电压不平衡度、电压波动和闪变满足相关的国家 标准时，分布式电源应能正常运行。
变流器类型分布式电源应在并网点装设满足IEC61000-4-30《电磁兼容第4-30部分试验和测量技术- 电能质量测量方法》标准要求的A类电能质量监测装置 10kV (6kV)〜35kV电压等级并网的分布式电源，电能质量 数据应能够远程传送到电网企业，保证电网企业对电能质量 的监控380V并网的分布式电源，电能质量数据应具备一年 及以上的存储能力，必要时供电网企业调用谐波 分布式电源所连公共连接点的谐波电流分量(方均根 值)应满足GB/T 14549-1993《电能质量 公用电网谐波》的 规定，不应超过表 1 中规定的允许值，其中分布式电源向电 网注入的谐波电流允许值按此电源协议容量与其公共连接 点上发/供电设备容量之比进行分配表 1 注入公共连接点的谐波电流允许值标 准 电 压 kV基准短路 容量MVA谐波次数及谐波电流允许值，A2345678910111213107862396226441921162813246100433421341421111116131010026201320153525015121214151617181920212223242510111218161412610010910100635250注：示准电压20kV的谐波电流允许值参照10kV标准执行。
电压偏差分布式电源并网后，公共连接点的电压偏差应满足GB/T 12325-2008《电能质量供电电压偏差》的规定，即：35kV 公共连接点电压正、负偏差的绝对值之和不超过标称电压的 10%（注：如供电电压上下偏差同号（均为正或负）时，按 较大的偏差绝对值作为衡量依据）20kV 及以下三相公共连接点电压偏差不超过标称电压 的±7%220V 单相公共连接点电压偏差不超过标称电压的 +7%,-10%电压波动和闪变分布式电源并网后，公共连接点处的电压波动和闪变应 满足GB/T 12326-2008《电能质量 电压波动和闪变》的规定分布式电源单独引起公共连接点处的电压变动限值与 电压变动频度、电压等级有关，见表2：表2 电压波动限值r/ （次/h）d/ %r < 141 < r < 103*10 < r < 1002100 < r < 1000注：1 r表示电压变动频度，指单位时间内电压变动的次数（电 压由大到小或由小到大各算一次变动）不同方向的若干次变动， 右间隔时间小于30ms，则算 次变动；d表示电压变动，为电压方 均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表 示；2很少的变动频度r （每日少于1次），电压变动限值d还 可以放宽，但不在本标准中规定；3对于随机性不规则的电压波动，以电压波动的最大值作为 判据，表中标有“*”的值为其限值。
分布式电源在公共连接点单独引起的电压闪变值应根 据电源安装容量占供电容量的比例、以及系统电压等级，按 照 GB/T 12326-2008《电能质量 电压波动和闪变》的规定分 别按三级作不同的处理电压不平衡度分布式电源并网后，其公共连接点的三相电压不平衡度 不应超过 GB/T 15543-2008《电能质量 三相电压不平衡》规 定的限值，公共连接点的三相电压不平衡度不应超过 2%，短 时不超过 4%；其中由各分布式电源引起的公共连接点三相电 压不平衡度不应超过%，短时不超过%直流分量变流器类型分布式电源并网额定运行时，向电网馈送的 直流电流分量不应超过其交流定值的%电磁兼容 分布式电源设备产生的电磁干扰不应超过相关设备标 准的要求同时，分布式电源应具有适当的抗电磁干扰的能 力，应保证信号传输不受电磁干扰，执行部件不发生误动作 6 功率控制和电压调节有功功率控制通过10kV (6kV)〜35kV电压等级并网的分布式电源应 具有有功功率调节能力，并能根据电网频率值、电网调度机 构指令等信号调节电源的有功功率输出，确保分布式电源最 大输出功率及功率变化率不超过电网调度机构的给定值，以 确保电网故障或特殊运行方式时电力系统的稳定。
电压/无功调节 分布式电源参与电网电压调节的方式包括调节电源的 无功功率、调节无功补偿设备投入量以及调整电源变压器的 变比通过380V电压等级并网的分布式电源功率因数应在(超前)〜(滞后)范围通过10kV (6kV)〜35kV电压等级并网的分布式电源电压调节按以下规定：（1）同步电机类型分布式电源接入电网应保证机端功率 因数在（超前）〜（滞后）范围内连续可调，并参与并网点 的电压调节2） 异步电机类型分布式电源应具备保证在并网点处功 率因数在（超前）〜（滞后）范围自动调节的能力，有特殊 要求时，可做适当调整以稳定电压水平3） 变流器类型分布式电源功率因数应能在（超前）〜 滞后）。
