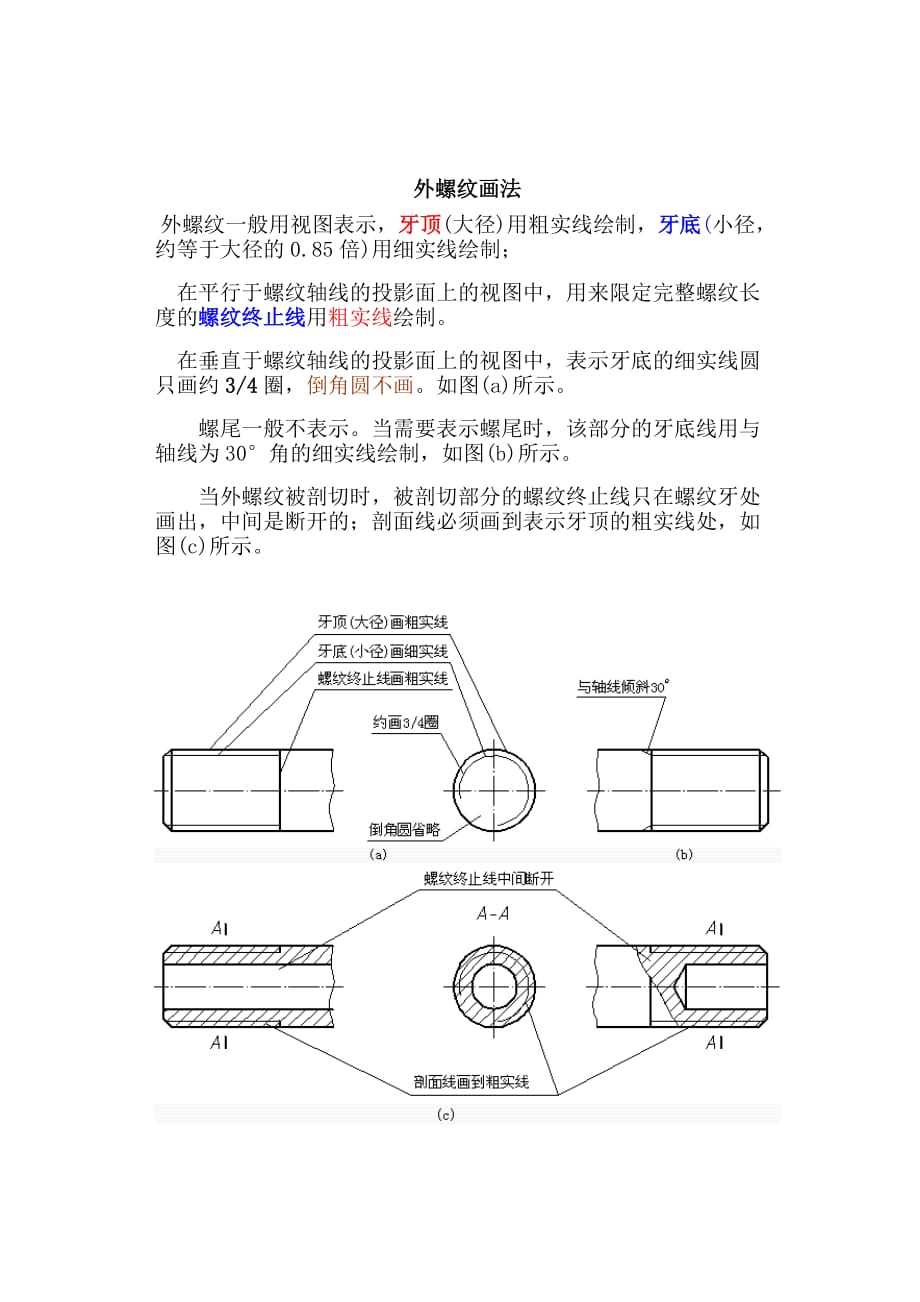

外螺纹画法 外螺纹一般用视图表示，牙顶(大径)用粗实线绘制，牙底(小径，约等于大径的0.85倍)用细实线绘制；在平行于螺纹轴线的投影面上的视图中，用来限定完整螺纹长度的螺纹终止线用粗实线绘制在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画如图(a)所示螺尾一般不表示当需要表示螺尾时，该部分的牙底线用与轴线为30角的细实线绘制，如图(b)所示当外螺纹被剖切时，被剖切部分的螺纹终止线只在螺纹牙处画出，中间是断开的；剖面线必须画到表示牙顶的粗实线处，如图(c)所示内螺纹画法在平行于螺纹轴线的投影面上的视图中，内螺纹一般采用剖视画法牙底(大径)用细实线绘制，牙顶(小径，约等于大径的0.85倍)用粗实线绘制，螺纹终止线用粗实线绘制，螺尾一般不表示在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画剖面线也必须画到表示牙顶的粗实线处，如下图(a)所示不可见螺纹的所有图线都用虚线绘制，如下图(b)所示螺纹孔相贯的画法如下图(c)所示牙型表示方法 牙型符合国家标准的螺纹一般不必表示牙型，当需要表示牙型时可采用下图所示的绘制方法 内外螺纹连接画法内外螺纹连接一般用剖视图表示。
此时，内外螺纹的旋合部分按外螺纹画法绘制，其余部分仍按各自的画法绘制，如下图所示需要指出，对于实心杆件，当剖切平面通过其轴线时按不剖画如下图(a)所示的外螺纹杆件便是按不剖画出的螺纹孔相贯的画法1、螺纹孔与圆柱孔相交 螺纹孔与圆柱孔相交时，仅画出牙顶圆柱面与孔的交线（粗实线） 2、螺纹孔与螺纹孔相交 螺纹孔相交时，仅画出牙顶圆柱面的交线（粗实线） 不完整螺纹的画法对于不完整的螺纹结构，如骑缝螺孔（零件上只有一半或更少的螺纹）或螺杆被切去一部分在垂直于螺纹轴线的视图中，反映牙底的细实线圆弧与实线间应当空出一段距离螺纹收尾的画法对于螺纹尾部的结构，其加工过程中会形成不完整的螺纹结构，国家标准规定采用与轴线成30的细实线绘制，也可以省略不画螺纹连接(旋合)的画法 只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制如下图所示画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制非标准螺纹的画法 对于非标准螺纹，可以在图中采用局部剖视图画出两到三个螺纹的牙型。
也可以采用局部放大图表示，如图所示，在局部放大图中，标明牙型各部分的尺寸和技术要求。
