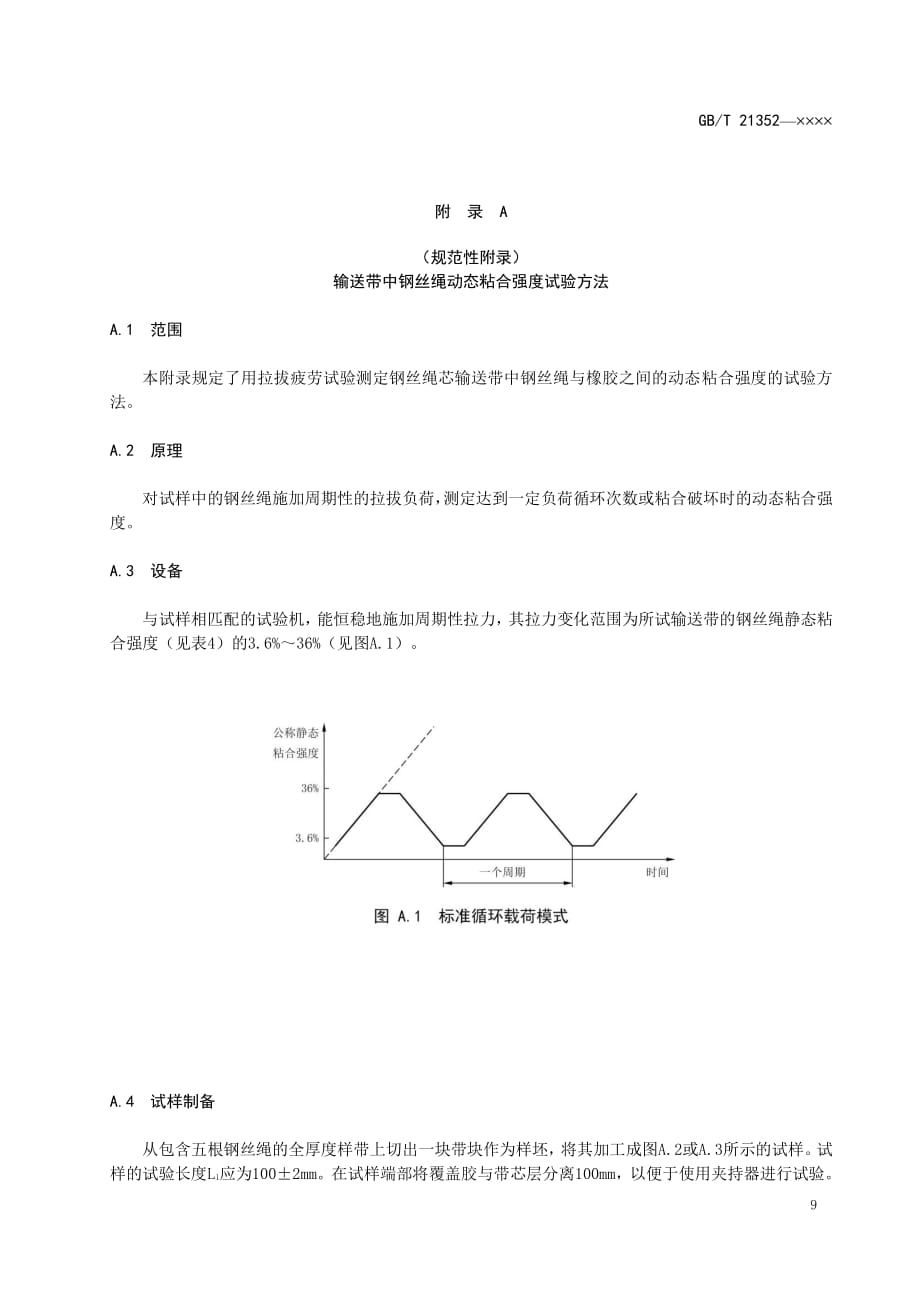

GB/T 21352 9 A A 附 录 A （规范性附录） 输送带中钢丝绳动态粘合强度试验方法 A.1 范围 本附录规定了用拉拔疲劳试验测定钢丝绳芯输送带中钢丝绳与橡胶之间的动态粘合强度的试验方法 A.2 原理 对试样中的钢丝绳施加周期性的拉拔负荷， 测定达到一定负荷循环次数或粘合破坏时的动态粘合强度 A.3 设备 与试样相匹配的试验机， 能恒稳地施加周期性拉力， 其拉力变化范围为所试输送带的钢丝绳静态粘合强度（见表4）的3.6%36%（见图A.1） A.4 试样制备 从包含五根钢丝绳的全厚度样带上切出一块带块作为样坯， 将其加工成图A.2或A.3所示的试样 试样的试验长度L1应为1002mm在试样端部将覆盖胶与带芯层分离100mm，以便于使用夹持器进行试验 GB/T 21352 10 GB/T 21352 11 A.5 程序 试验程序如下： a） 将试样对称地夹持在试验机夹持器中； b） 对试样施加周期性负荷，当拉拔力达到最大值和最小值时均将该值保持1秒一个完整的负荷循环周期为10秒； c） 继续进行试验，直至试样破坏或负荷循环次数达到10000次，方可结束试验 A.6 试验报告 试验报告应包括以下内容： a） 在负荷循环次数达成10000次时，试样是否已破坏，即钢丝绳是否已被拔脱； b） 被试验钢丝绳所对应的动态粘合强度； c） 周期性负荷的最大值和最小值。
GB/T 21352 12 附 录 B （规范性附录） 钢丝绳中胶料渗透程度试验方法 B.1 范围 本附录规定了输送带中的钢丝绳芯内胶料渗透程度的试验方法 B.2 原理 以用试样两端的气压差降低量表示的空气透过程度， 作为胶料渗入并充满钢丝绳绳股间隙程度的指标 B.3 设备 试验设备含有试样夹紧装置，用它将试样夹紧后能使一根钢丝绳两端密闭地接入试验气路（见图B.1） 试验气路中还包括压缩空气源、空气释放器、高压端软管和低压端软管（两个软管可固定在试样两端）、压力传感器、数字式气压表和曲线式记录仪（见图B.2） 压缩空气源能在试样高压边维持100KPa的恒稳气压 高压边直角管的容积应约为低压边直角管容积的10倍 GB/T 21352 13 B.4 试样制备 试样长400mm，厚度为输送带的全厚度，其内部至少包含一根与试样同长度的钢丝绳（见图B.3） 注：试样制备应注意，务必使被试钢丝绳完全被胶料所包围 B.5 程序 试验程序如下： a） 将试样夹紧在夹紧装置中，使试样中同一根钢丝绳两端都很好地密封在试验气路内； b） 在试样两端建立100KPa的气压差，切断气源达60s测定该段时间前后的气压差降低量。
注：压差在一定时间内的降低程度可作为胶料是否渗入并充满钢丝绳各股间的程度的一个指标 GB/T 21352 14 B.6 试验报告 试验报告应包括以下内容： 压差降低量（以KPa为单位）。
