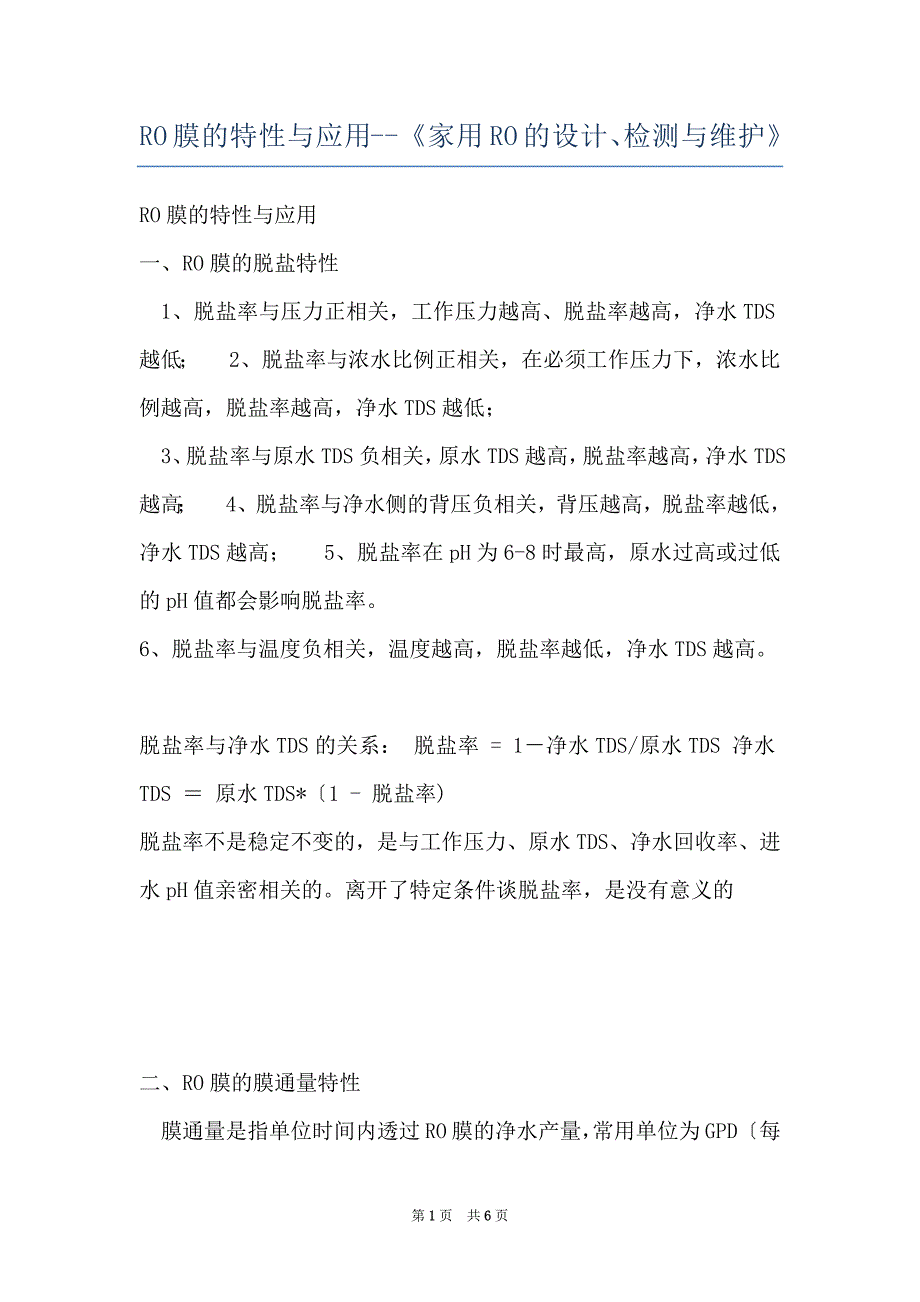

RO膜的特性与应用--《家用RO的设计、检测与维护》 RO膜的特性与应用一、RO膜的脱盐特性 1、脱盐率与压力正相关，工作压力越高、脱盐率越高，净水TDS越低； 2、脱盐率与浓水比例正相关，在必须工作压力下，浓水比例越高，脱盐率越高，净水TDS越低； 3、脱盐率与原水TDS负相关，原水TDS越高，脱盐率越高，净水TDS越高； 4、脱盐率与净水侧的背压负相关，背压越高，脱盐率越低，净水TDS越高； 5、脱盐率在pH为6-8时最高，原水过高或过低的pH值都会影响脱盐率 6、脱盐率与温度负相关，温度越高，脱盐率越低，净水TDS越高 脱盐率与净水TDS的关系： 脱盐率 = 1－净水TDS/原水TDS 净水TDS ＝ 原水TDS*〔1 - 脱盐率)脱盐率不是稳定不变的，是与工作压力、原水TDS、净水回收率、进水pH值亲密相关的离开了特定条件谈脱盐率，是没有意义的 二、RO膜的膜通量特性 膜通量是指单位时间内透过RO膜的净水产量，常用单位为GPD〔每天加仑〕、?/d〔每天立方米〕和L/h〔每小时升〕 50GPD = 0.189?/d = 7.9L/h 1、膜通量与压力正相关，工作压力越高，膜通量越大； 2、膜通量与浓水比例正相关，在必须工作压力下，浓水比例越高，膜通量越大； 3、膜通量与进水温度正相关，进水温度提升或降低1度，膜通量增加或削减3%左右； 4、膜通量与原水TDS负相关，原水TDS越高，膜通量越小； 5、膜通量与净水侧的背压负相关，背压越高，膜通量越小； 6、膜通量与pH值正相关，pH值越高，膜通量越大，pH值越低，膜通量越小。
由于原水TDS、进水温度的不同，同样50G的RO机，净水产量相差会特别大特殊是在高TDS的北方地方，在冬季，50G RO机的产水量可能不到每小时4升 三、RO膜的测试条件和技术指标 RO膜的主要技术指标是净水流量(GDP，每天加仑数)和脱盐率 由于膜通量、脱盐率与工作压力、原水TDS、温度、回收率(废水比)切相关，因此，RO膜的技术指标是在特定测试条件下的技术指标 也就是说，同样脱盐率和膜通量、不同品牌和类型的1812-50G RO膜，在同样的运用条件下，脱盐率和膜通量是不同的 不是全部50G RO膜，在同样的运用条件下，每小时都能制水7.9升 下面是几种常用50G RO膜的技术指标和测试条件： 陶氏 FILMTEC TW30-1812-50： 脱盐率101%〔>96%〕，流量50G±20% 测试条件：50psi、25℃、250ppm、回收率15% 时代沃顿VONTRON ULP1812-50： 脱盐率97.5%〔>96%〕，流量50G±15%测试条件：60psi、25℃、250ppm、回收率15% 世韩CSM RE1810-50： 脱盐率96%，流量50G 测试条件：60psi、25℃、250ppm、、回收率10-20% 在上述3种 RO膜中，陶氏 FILMTEC TW30-1812-50的测试压力最低。
结合上面讲的RO膜的膜通量特性，在同样的运用条件下，陶氏膜的膜通量、脱盐率最好 陶氏膜的测试条件和技术指标，还说明：在同样的运用条件下，产水量相差50%是正常的(120/80=150%)、净水TDS相差2、3倍也是正常的 我们评价RO膜的好坏，不能单凭几支膜的测试数据，因为由于生产、制造工艺的缘由，RO膜的个体性能差异比拟大，几支膜不能说明全部问题一般说来，脱盐率、膜通量差异小的膜，质量更好，还须要大家考虑的一个问题，就是RO膜的标称值紧要偏低有些品牌的RO膜，标称膜通量、脱盐率很好，实际可能相差很大大家在选择RO膜时，必须不能只看商家的传播和标称值，要在同样条件下的进展测试比拟要尽可能的多测试几只，以消退个体差异的影响，不能测试了一支膜不错，就认为这个品牌的膜都好 三、影响RO膜寿命的指标 1、浊度 由不溶性物质影响的透亮度，即原水的浑浊度原水浊度越低、RO膜的寿命越长 家用RO机采纳PP滤芯的缘由，就是为了滤除不溶性物质，降低原水的浊度 采纳低质量的PP棉，不能有效的降低原水浊度，会紧要影响RO膜的运用寿命 2、淤泥密度指数(SDI)，也称污染指数 是判定原水胶体和颗粒污染程度的方法。
SDI越低，即胶体和颗粒污染物越少，RO膜被污染的风险越少、寿命越长 3、溶解性固体总量(TDS〕或电导率 TDS是测量水中离子浓度的简便方法TDS越高，RO膜结垢、堵塞的可能性越大4、余氯〔氧化复原电位〕常用的反渗透膜材料主要是聚酰胺复合膜，耐氧化性比拟差，一般要求进水的余氯浓度不超过0.1ppm 在反渗透系统设计中，一般用活性炭、KDF、亚硫酸钙去除余氯，最常用的是活性炭 在小型家用RO机中，由于KDF本钱高、易板结，运用效果并不好 我们测试过亚硫酸钙除余氯，结果发觉RO净水发涩，不知道是什么缘由假如你打算用亚硫酸钙，必须要测试净水是不是有发涩现象 RO膜对硫化氢、二价铁离子也很敏感，会造成微生物污染和胶体污染假如原水中二价铁离子含量高，可以采纳锰砂去除RO膜通量下降快，取出来RO膜发觉发红，那么说明原水中亚铁含量高，须要去除5、离子成份和硬度水中溶解的一些微溶无机盐，在原水被RO膜浓缩后，可能会到达过饱和状态，超出溶解极限而在RO膜外表结垢，常见的是碳酸钙和硫酸钙 硬度过高的原水，净水回收率不能设计太高对于硬度过高的水，常用的方法是软化处理。
6、二氧化硅 二氧化硅易引起膜污染且极难去除这在RO机设计中也要加以考虑 四、RO膜的回收率〔废水比〕 由于RO膜的运用寿命易受上述因素的影响，家用RO膜受本钱和安装空间的限制，不太可能采纳大型工业反渗透设备的工艺对进水进展处理，净水回收缩率〔废水比〕的就是家用RO机设计要考核的核心问题了 所以，像美的、沁园等品牌的RO机，为了保证RO膜的运用寿命，一般把废水比设定为1:3，以适应于千差万别的水源条件 一些小品牌的RO机，不考虑原水条件的不同，一味的降低废水比，结果是RO膜寿命特殊短 对于以自来水为条件的家用RO机，影响RO膜寿命的主要因素是结垢 一般来讲，原水被浓缩后，会使水中的微溶无机盐处于过饱和状态而析出结垢但是，析出结垢须要反响过程，并不是一到达过饱和状态就析出结垢只要能够刚好把浓缩水排出，就可以有效防止RO膜的结垢堵塞 所以，传统RO机开机强冲18秒、关机不强冲是不合理的这是因为开机强冲易于实现，关机强冲不易实现的缘由当然，运用电脑板限制冲洗电磁阀，就不存这种问题 假如采纳电脑板限制强冲阀，必须要采纳关机强冲的，把浓缩水刚好排出，可以有效防止浓缩水在RO膜内析出沉积结垢、延长RO膜的寿命。
除止之外，合理的废水比、加快原水在RO膜的流淌速度，也是防止RO膜被污染、延长RO膜运用寿命的有效方法 假如废水比太小，原水在RO膜的流淌速度太慢，学过液体力学的都知道的，这时候原水在进水通道是层流状态，贴近膜外表的原水会被过度浓缩，胶体特别简单附着在RO膜外表，微溶性无机盐也简单析出结垢，保持原水在必须的流速是本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第7页 共7页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页第 7 页 共 7 页。
