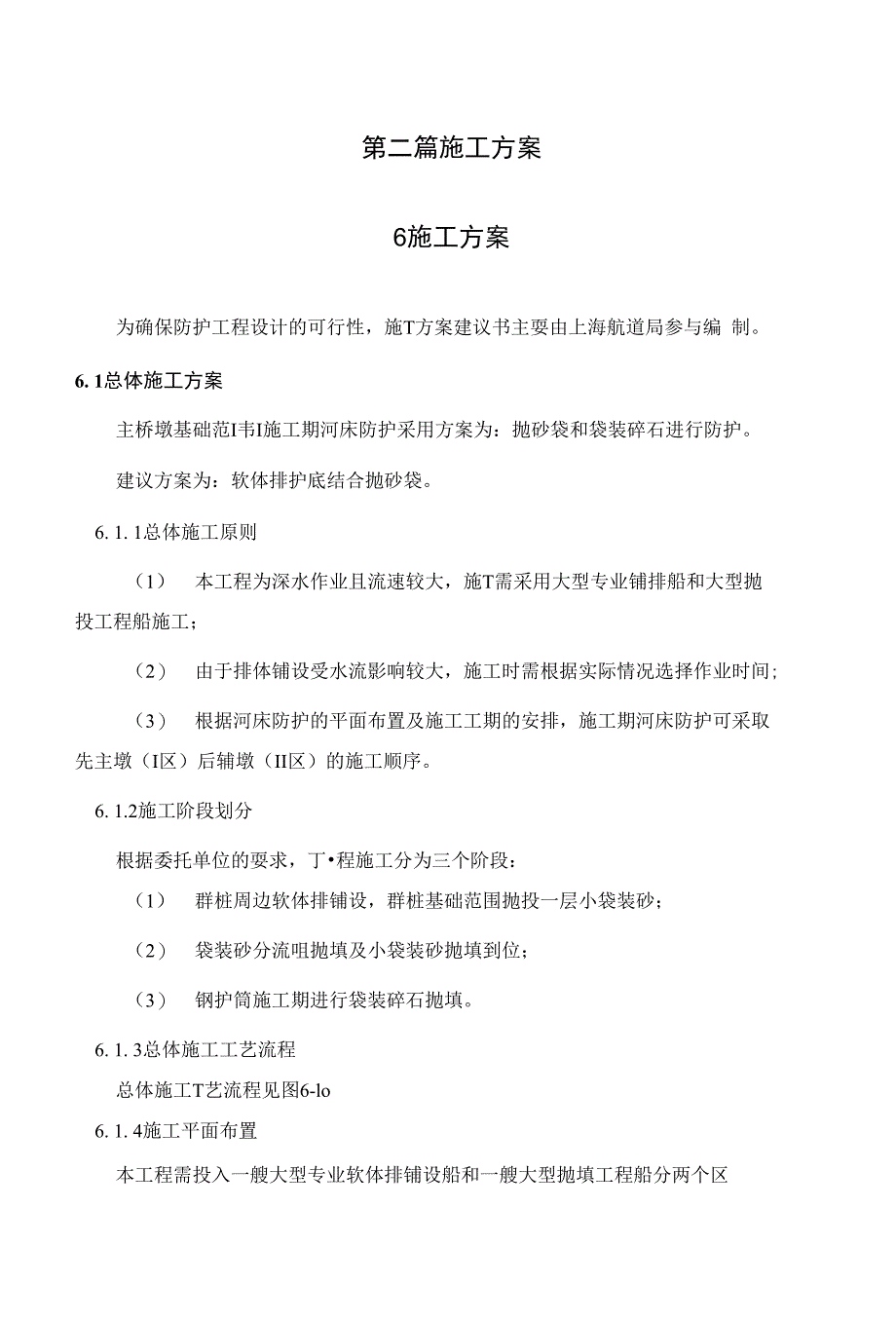

第二篇施工方案6施工方案为确保防护工程设计的可行性，施T方案建议书主耍由上海航道局参与编 制6. 1总体施工方案主桥墩基础范I韦I施工期河床防护采用方案为：抛砂袋和袋装碎石进行防护 建议方案为：软体排护底结合抛砂袋6. 1. 1总体施工原则（1） 本工程为深水作业且流速较大，施T需采用大型专业铺排船和大型抛 投工程船施工；（2） 由于排体铺设受水流影响较大，施工时需根据实际情况选择作业时间;（3） 根据河床防护的平面布置及施工工期的安排，施工期河床防护可采取 先主墩（I区）后辅墩（II区）的施工顺序6. 1.2施工阶段划分根据委托单位的耍求，丁•程施工分为三个阶段：（1） 群桩周边软体排铺设，群桩基础范围抛投一层小袋装砂；（2） 袋装砂分流咀抛填及小袋装砂抛填到位；（3） 钢护筒施工期进行袋装碎石抛填6. 1. 3总体施工工艺流程总体施工T艺流程见图6-lo6. 1. 4施工平面布置本工程需投入一艘大型专业软体排铺设船和一艘大型抛填工程船分两个区段进行护底和袋装砂分流咀施工软体排铺设船负责软体排铺设以及桥墩处抛一 层小袋装砂护底施工；抛填工程船负责袋装砂分流咀施工、补抛小袋装砂施工、 钢护筒施工期的袋装碎石施工。
施工分工序流水作业，先I区，后II区图6-1 总体施工工艺流程图6. 2主要施工方法6. 2. 1测量定位由于本工程是在深水区作业，离岸较远，常规控制测量手段将难以实施，因 此，需采用GPS定位技术进行施工测量定位首级测量控制采用GPS-RTK技术 一次布设，全网进行整体平差，GPS控制网的等级及精度要求，按《GPS测量规 范（CH2001—92）进行6. 2. 2软体排铺设本工程采用的软体排主要是砂肋软体排，一侧排头为碇联锁块压载，另一侧 排头为加密砂肋压载本丁程软体排排体和砂肋所用土T织物：C1合同段主墩 （70#墩）选用500g/m2针刺复合布,辅墩（67#~69#墩）选用380g/m2针刺复合 布砂肋直径为300mm,间距1000mm；加密型砂肋压载其砂肋直径为300mm，间 距500mm；主墩软体排丙纶加筋带宽10cm,间距0. 5m；辅墩软体排丙纶加筋带 宽7cm, IWB 0. 5叽栓联锁块规格为400X400X200nrni,每平米四块，栓标号C201） 施工定位软体排铺设前应根据丁程平面布置图和施工船舶滚筒长度预先计划好每张 软体排的尺寸和铺设位置，软体排铺设施丁定位采用双GPS定位方式（使用二台 Sercel5002型双频GPS接收机在RTK X作模式下定位）。
通过铺排软件将所铺软 体排的位置直接显示在电脑显示屏上，在RTK定位模式下对铺排软件在电脑屏幕 上显示的排体入水点坐标进行校核，确认无误后，才能进行铺排施工对已施工 结朿的软体排，根据布设在其上的浮标，在RTK定位模式下测出软体排的实际铺 设位置操作人员根据电脑采集的数拯实时精确控制铺排施T,并根拯监理要求 按固定表式完整记录施工过程2） 软体排铺设%1 船舶选用考虑到本工程为深水作业且流速较大，施丁时对施工船舶要求较高，因此软 体排铺设需采用大型专业软体排铺设船进行施工，以确保施工进度及施工质量1 软体排加工软体排按预先计划好的尺寸和设计要求进行加工软体排由专业厂家进行生 产和加T,加T完毕，经检验符合耍求后，打包送至施工现场1 采砂、充砂方法本丁•程采砂方式采用吸砂船进行取砂，口航砂驳运砂其T艺为吸砂船在砂 料区抛锚固定船位吸砂，空载砂驳靠泊在吸砂船旁，吸砂船把吸取的砂装入砂驳 砂驳装满后，航行至施工区域抛锚等待，施工时重载砂驳靠到施工船旁进行充灌, 空驳则返回至砂料区靠吸砂船装砂，如此循环作业1 碇联锁块预制殓联锁块由专业预制厂预制，碇联锁片由80块400mm X 400mm X 200mm 块 体组成，每片尺寸为4mX5mo块体与块体间距为500mm,采用①14nnn丙纶绳十 字交叉预埋在碇块体中部作为连接，殓联锁片预制前应按设计耍求进行模板制 作，当预制强度达到耍求后装船运输至施工现场。
1 软体排铺设时间和铺设时流速选择根据选用的施T船舶，一般选择流速Wl・5m/s时进行软体排铺设，根据委 托单位提供的2002年5月南主墩位流速过程实测资料，每潮水可供铺设的时间 约为7小时（从落急后开始至落急前结束）或4小时（从涨急后开始至落急前结 朿），由于本工程护底软体排单张设计长度在50〜100m Z间，可选择从涨急后开 始至落急前水流速度较小的时间段进行软体排铺设，确保软体排铺设质量1 软体排铺设方向根据护底设计耍求，单张软体排铺设方向分垂直于大桥轴线方向和平行于大 桥轴线方向当单张软体排铺设垂直于大桥轴线方向时，由下游向上游方向进行 铺设，即顺涨水方向进行铺设，有利丁•确保铺排质量；当单张软体排铺设方向平 行于大桥轴线方向时，向岸方向铺设1 软体排排头固定当软体排排头为砂肋排时，软体排排头固定采用先在排头位置堆放一定量的 砂肋排；当软体排排头为殓连锁块排时，由于磴连锁块软体排有足够压载力，所 以当软体排排头着地并略有富裕量，然后缓慢移船，将排体在水下展开，在移船 过程中控制放排速度与移船速度同步这种固定排头的方法在洋山深水港深水铺 排和在长江口导堤工程铺排中采用，均获得成功。
3）软体排铺设施T工艺流程软体排铺设施工工艺流程见图6-2o6. 2. 3袋装砂护底抛填根据总体施T流程安排，当桥墩四周的护底软体排铺设结朿后，立即在桥 墩处抛一层小袋装砂进行护底以防止桥墩位置的泥面冲刷在袋装砂分流咀施工 完成后，再补抛小袋装砂至设计耍求小袋装砂由300g/m2编织复合布袋灌装补抛小袋装砂施丁•采用卅机网络抛袋法施T分流咀袋装砂采用300g/m2机织复合布制成，每袋3〜4代袋体厚度为0. 5m 左右袋装砂抛填由抛投工程船(卅机船)采用分层抛填施工图6-2 软体排铺设施工工艺流程图(1) 小袋装砂施工定位在施工船舶上配有计算机一套、GPS两台及其相应GPS定位软件，施工前由施工员输入有关参数，操作人员根ffiGPS定位软件显示抛设位置，将施丁•船移动 到抛设位置，当电脑显示偏差值和位移值在允许误差范围内时，表示施丁船舶己 经到达设计位置，经现场监理工程师认可后开始抛设2) 小袋装砂施工小袋装砂预先成袋，装在网兜内，由运输船运至施工船舶施工员根据需抛 填的位置及需抛填的工程量，将抛填区域划分成网格，各网格的中心即为各抛填 位置，同时计算出各网格的抛填量，利用施工船舶上的吊机将小袋装砂抛填至预 定位置。
该位置抛填到位后，经验收符合设计耍求，即进行下一位置的抛填抛填过程中，为确保抛填到位，抛填时网络打开位置必须尽量贴近泥面3) 小袋装砂护底抛填施工工艺流程小袋装砂护底抛填施工T艺流程见图6-3o图6-3小袋装砂护底抛填施工丁•艺流程图(4) 分流咀袋装砂施丁定位分流咀袋装砂抛填施工利用DGPS定位系统进行施工定位5) 分流咀袋装砂施工分流咀袋装砂施T,为提高抛填施工效率，预先将大袋装砂充灌成袋，并装 在网兜内大砂袋充灌前将网兜铺在平板驳上，再将加工好的砂袋铺在网兜上， 启动泥浆泵充灌砂袋，充灌完毕绑扎好袖口，如此循环作业至平板驳重载，由运 输船运至抛填工程船(吊机船)再由该船进行抛投施工如此循环作业，直至大袋装砂抛填至设计耍求6) 分流咀袋装砂施工工艺流程分流咀袋装砂施TH艺流程见图6-4o图6-4 袋袋砂分流咀抛填施工丁•艺流程图6. 2.4袋装碎石抛填施丁碎石袋由300 g/n?的机织复合布做成，碎石规格为40〜80mm根据总体施工工艺流程，袋装砂分流咀以及小袋装砂施丁结朿后，在钢护筒 沉设施工期间抛填袋装碎石当一处钢护筒施工结束，立即利用钢护筒施工船上的吊机，在桥墩处按设计 耍求，进行袋装碎石抛填施丁。
袋装碎石抛填施工T艺及施工流程同小袋装砂施 工，碎石预先灌装成袋后，由运输船运至施工船舶，采用卅机网络抛袋法施工6. 3. 1施工效率(1) 软体排施工效率本工程软体排铺设须安排一艘大型专业施工船，根据工程所在位置自然条件 分析，影响软体排铺设的主耍因素为水流，每潮水水流流速较小的时间约为4〜 7小时，每艘施工船每有效工•作天可铺设2张软体排，根据本工程的工程量，一 艘铺排船约需40个有效工作天可完成软体排铺设2) 小袋装砂护底施工效率每艘施工船每天可抛填小袋装砂2000m3o(3) 袋装砂抛填施工效率每艘施工船每天可抛投大袋装砂2000m3o(4) 袋装碎石护底施丁•效率每艘施工船每天可抛填袋装碎石1500m3o6. 3. 2施工进度控制根据招标文件和甲方的委托要求，本工程计划2003年7月1日开始进行软 体排铺设，原则上2003年8月31 FIZ前完成软体排护底及小袋装砂、袋装砂抛 投工程量但据委托单位要求，主墩和辅墩Z间流水施工，辅墩的防护丁程可适 当推后袋装碎石的抛投与钢护筒的沉设同期进行，钢护筒沉设完成，袋装碎石 的抛投施T•也基本完成，钢护筒沉设施工时间大约是2003年10月10日~2003年12月31日。
详见施工进度表6-56・4施工人员及船机配备按一个标段的防护工程考虑，人员配备见表6-6；主耍施工船机配备见表6-70施工进度表 表6-5序 号工程项目20032004200567891011121-45-89-121-231施丁准备—2软体排护底—3袋装砂护底—4袋装碎石施工施工监测及维护56竣工验收—序号工种人数铺排船施工员2质量员1铺排操作丁•人2组（13人/组）抛投丁•程船施工员2质量员1操作人员3组（20人/组）潜摸人员3施工人员配备表表6-6注：以上人员配置不包括船员6. 5施工质量检测6. 5. 1软体排施丁质量检测（1） 土工织物检测土T织物检测包括材料检测和软体排成品检测，材料检测按设计和规范耍求 取样送有资质的检测单位进行检测，符合耍求后进行软体排加工；成品软体排按 规范和设计要求进行检验，符合要求的排体，打包入库，或直接送现场2）碗原材料和殓强度检测確原材料按规范耍求进行检测，符合耍求的材料用于碇联锁片预制；碗强度为C20,按规范耍求进行取样检测，达到强度要求后，可起吊岀运主耍施工船机设备表 表6-7船机名称规格型号额定功率（kw）或容积（m3）或吨位（t）数量长江口一号（铺排船）3000t1抛投工程船（吊机船）lOOOt〜2000t1吸砂船500 m31运砂船500 m38GPS定位仪SERCEL50026测深仪HY-1521绘图仪MP-5001测量船、潜摸船2拖轮1670p1锚艇270kw1运排船2碇联锁块运输船2。
