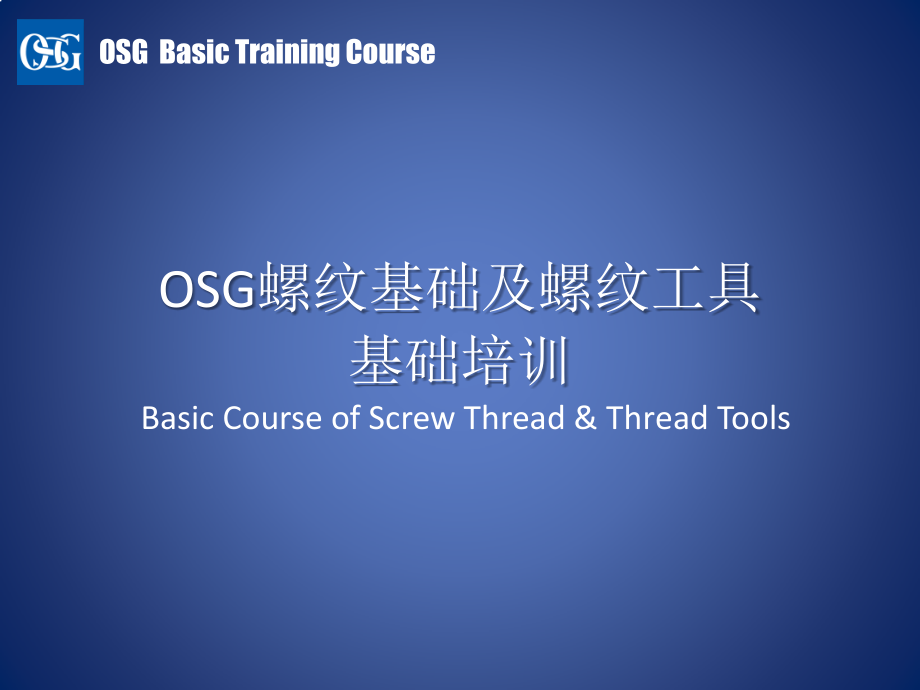

OSG螺纹基础及螺纹工具 基础培训,Basic Course of Screw Thread & Thread Tools,OSG Basic Training Course,序章 OSG 公司简介,OSG的由来及涵义,O是代表创始人 OSAWA S是代表螺纹 SCREW G是代表研削 GRINDING OSG三个字母的意义象徵我们在工具及工作机械上的专业精神OSG的概况,OSG株式会社成立于1938年 作为日本的上市公司，公司股票在东京、名古屋证交所上市交易，并于欧、美、亚洲等地成立了四十多个分支机构 公司产品主要为螺纹加工工具、孔加工工具和铣削工具，除此之外还包括各种滚轧工具及可转位式刀具OSG全球战略的开展及实绩,,美洲 ★1968 OSG Tap & Die（U.S.A.） ★1974 OSG Ferramentas（巴西） ★1988 OSG Canada（加拿大） ★1994 OSG Royco（墨西哥） ★2001 Quality Carbide Tool（U.S.A.） ★2003 Cutting Tool Innovations （U.S.A.） ★2004 Sterling Die., Inc.（U.S.A.）,欧洲 ★1997 OSG Europe 欧洲（比利时） ★1997 AIMO Belgium （比利时） ★1997 AIMO France （法国） ★1997 OSG Nederland （荷兰） ★1999 OSG UK （英国） ★2000 OSG Scandinavia (丹麦) ★2002 OSG TI (西班牙) ★2003 OSG GmbH (德国) ★2003 OSG Italia (意大利),亚洲 ★1970 大宝精密工具 (台湾) ★1985 韩国OSG ★1990 OSG Asia (新加坡) ★1996 OSG Thailand （泰国） ★1997 大宝精工东莞工厂 (中国) ★1998 OSG Mfg. Thailand （泰国） ★2001 欧士机(上海)精密工具(中国) ★2001 Carbide Cutting Tool （印度） ★2002 奥斯机(上海)精密工具（中国）,OSG上海 在中国的发展,2001年10月 欧士机(上海)精密工具有限公司成立 2002年6月 广州分公司成立 2003年2月 大连分公司成立 2004年2月 重庆分公司成立 2004年6月 奥斯机(上海)精密工具有限公司运转 2004年6月 天津分公司成立 2004年9月 深圳事务所成立 2005年5月 无锡事务所成立 2007年1月 武汉事务所成立 2007年4月 北京分公司成立 2008年 青岛分公司成立 2009年 芜湖事务所成立 2010年1月 哈尔滨事务所成立 2010年 杭州事务所成立 2011年 苏州事务所成立,已成为世界制造产业支柱的OSG工具,,,,,,,,,,,,,,,,,,钻头,丝锥,利用最新的加工技术来主攻汽车产业,深孔加工用 硬质合金加长钻头,轮毂的孔加工,曲轴的斜面油孔加工,,共轨喷射阀,已成为世界制造产业支柱的OSG工具,,汽车零件等的加工,滚轧工具,,,,测定工具 螺纹量规,,利用滚轧工具加工螺母的螺纹,已成为世界制造产业支柱的OSG工具,铣刀,利用铣刀加工模具,,,日常生活中的工业产品都是利用模具制造而成的,第一章 螺纹基础,第一节 螺纹的概念,螺纹的原理（1） 斜面原理,如图所示，螺纹的工作原理可以认为与放在斜面上的物体沿斜面被上下推动时的作用相同。
斜面,螺旋线,螺纹的原理（2） 螺旋线原理,将直角三角形ABC按图所示的方法卷在圆柱上，直角三角形的斜边AC在圆柱上形成的曲线称为螺旋线螺旋线，斜边的倾斜角θ称为螺旋升角螺旋升角 通过螺旋线，从而将旋转运动转换为直线运动，实现用较小的力移动较大物体 螺旋线是螺纹的基本曲线，螺纹按螺旋线卷绕的方向可分为右旋螺纹和左旋螺纹一条螺旋线的螺纹称为单线螺纹单线螺纹，两条以上螺旋线的螺纹分别称为双线螺纹、三线螺纹等，统称为多线螺纹多线螺纹在圆柱轴线方向测量的螺旋线之间的距离称为螺距螺距，螺纹旋转一周沿轴向移动的距离称为导程螺纹的定义,在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分 螺纹按其母体形状分为圆柱螺纹和圆锥螺纹 按其在母体所处位置分为外螺纹、内螺纹 按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹 螺纹必须是内螺纹和外螺纹成对使用才能够实现各种预定功能，通过内、外螺纹的相互滑动接触能够起到拧紧或传递运动的作用第二节 螺纹的要素,螺纹的五大要素,螺纹的牙形（种类） 螺纹的公称直径 螺纹的螺距及导程 螺纹的条数（单头 多头） 螺纹的旋转方向（左旋 右旋）,1. 螺纹的牙形,螺纹的牙形：沿螺纹轴线剖切所得的螺纹的轮廓形状，常见的有三角形、梯形、锯齿形和矩形等。
螺纹术语,2. 螺纹的公称直径,大径——与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径(内、外螺纹分别用D、d表示)是螺纹的公称直径 小径——与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径(内、外螺纹分别用D1、d1表示) 中径——在大径与小径之间，其母线通过牙形上的沟槽宽度和凸起宽度相等的假想圆柱面的直径(内、外螺纹分别用D2、d2表示)3. 螺纹的螺距及导程,螺纹相邻两牙对应点之间的轴向距离称为螺距,用p（pitch）表示 同一条螺纹上的两对应点间的轴间距离称为导程,用S表示 导程与螺距的关系是:导程S=螺距P×头数n若是单线螺纹，则导程s=螺距p4. 螺纹的条数（线数）,螺纹有单头和多头之分沿一条螺旋线所形成的螺纹称为单头螺纹沿两条或两条以上，在轴向等距离分布的螺旋线形成的螺纹，称为多头螺纹多头螺纹的导程角较大,5. 螺纹的旋向,螺纹旋进的方向当螺纹旋进时，如为顺时针方向旋转，则为右旋，如为逆时针方向旋转，则为左旋 没有特别指明螺纹方向的一般默认为右螺纹（平时我们接触到的95％为右螺纹）,Key Point,螺纹的牙型、大径、螺距、条数和旋向称为螺纹五要素 只有五要素相同的内、外螺纹才能互相旋合。
第三节 常用螺纹的介绍,常用螺纹,公制螺纹,螺纹直径及螺距采用毫米为单位 牙型角60度 螺纹记号：M 表示方法：螺纹记号 螺纹外径X螺距 例：M10X1.5,美制统一螺纹,螺纹直径用英寸表示（分数或小数） 螺距以一英寸内的牙数表示 螺纹记号：UN~ 牙型角为60度 表示方法：螺纹外径-牙数 螺纹记号 例：3/8-16UNC 或 0.375-16UNC,惠氏螺纹,螺纹直径用英寸或毫米表示 螺距以一英寸内的牙数表示 螺纹记号：W 牙型角为55度 表示方法：螺纹记号 螺纹外径-牙数 例：W3/8-16,扩展知识（1） 粗牙螺纹与细牙螺纹,外径相同螺距却不同 粗牙螺纹可不标记螺距（规定仅一种牙距） 细牙螺纹必须标记螺距 一般情况下连接用粗牙螺纹，细牙螺纹常用于薄壁零件或变载荷的联接，也可作为微调机构的调整螺纹,粗牙螺纹与细牙螺纹,扩展知识（2） 极小径螺纹,基本与公制螺纹相同 直径在1mm以下的 螺纹记号为：S 牙型角为60度 例：S0.9X0.225 、S0.8X0.2,扩展知识（3） 美制统一螺纹的分类,UNC 美制统一粗牙螺纹 UNF 美制统一细牙螺纹 UNEF 美制统一极细牙螺纹 UN 美制统一特殊牙系螺纹 UNS 美制统一 UNJ 美制统一航空螺纹 Key Point：牙数规定螺纹分类,英制管用螺纹,分锥管螺纹与平行管螺纹两种 外径表示管内的直径 牙型角均为55度 锥管螺纹的锥度为1/16 有旧JIS规格与ISO规格两种记号 螺纹表示方法 螺纹记号 管内直径-牙数 例：PT 1/8-28,英制管螺纹的记号区别,英制管用螺纹的使用配合 JISB 0253（1985）,( )内为旧JIS规格,外螺纹,内螺纹,扩展知识 英制管螺纹PT（JIS）与R（ISO）的区别,刀具 管用平行螺纹仅除去部分精度等级 管用锥管螺纹没有变化⇒刀具可以通用 量规 管用平行螺纹的公差带不同 管用锥管螺纹的锥度公差带规定不同⇒量规不可通用,美制管用螺纹,分锥管螺纹与平行管螺纹两种 外径表示管内的直径 牙型角均为60度 锥管螺纹的锥度为1/16 美制锥管螺纹常用有：NPT NPTF 美制平行管螺纹常用有：NPS NPSF 螺纹表示方法 螺纹记号 管内直径-牙数 例：NPT 1/8-27,第四节 螺纹的精度,思考：为什么要有精度？,如果螺纹没有精度?,螺栓工厂 B社,螺母工厂 A社,M6 x 1的螺纹,,,,根本无法拧入,用户 C,困惑中,有了精度之后会怎样？,保证了产品的互换型（通用性）,,无论从哪里买来的螺母及螺栓都可以很好的配合使用,JIS规格,这样就够放心了,螺栓工厂 B社,螺母工厂 A社,,,决定螺纹精度的因素：螺纹中径,螺纹的大小由中径来判断 中径是看不见的假想圆径 JIS B0101定义：假设螺纹槽的宽度（a）等于螺纹牙的宽度（b）时的圆筒直径,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,a,b,d2,d2 = d-0.649519P,,,,d,P,,,,精度的概念,什么是精度？决定产品在规定的基准尺寸上的容许差（最大值·最小值）位置由于不能做出完全一模一样的产品容许差的规定保证了产品的互换性,等级（精度）-- 咬合率,精 中 粗,,,,内螺纹,,,,内螺纹,,,内螺纹,外螺纹,外螺纹,外螺纹,,紧 松,,1,以公制螺纹Ｍ10Ｘ1.5《旧JIS 》为例,内螺纹外螺纹,2,1,2,3,3,紧 松,咬合率 精 中 粗,,内螺纹,,,内螺纹,狭窄,宽大,径大,径小,,,＋0.14,-0.04,-0.16,＋0.08,＋0.21,-0.08,-0.21,-0.04,,紧固,松动,JIS规格对公制螺纹的精度的修改,新JIS规格（ISO等级） 外螺纹：4h,6h,6g,8g 内螺纹：4H,5H,6H,7H,以前的JIS规格（旧JIS）外螺纹・内螺纹均为：1级, 2级, 3级,旧JIS废除(螺纹：1997年6月、量规：1998年7月),新JIS(ISO)导入(螺纹：1973年、量规：1975年),参考资料 各种螺纹规格的精度等级,公制螺纹JIS2级与6H及6g的关系,无论哪种等级在一般用途上仅仅是名称的不同？ ⇒ 界限尺寸未必相同,M3~M30 粗牙 20个尺寸细牙 54个尺寸 计74个尺寸的总体比较得出・・・,内螺纹,外螺纹,等同,宽泛,偏差,JIS2级与6H的不同之处,例.M10X1.5的中径比较,,,,,,,,+0.180,-0.164,-0.032,2级,2级,6H,6g,内螺纹,外螺纹,,+0.140,-0.040,-0.160,,,基准中径 (9.026mm),0,,新JIS,旧JIS,第五节 螺纹的测量与检验,有关螺纹的测量,外螺纹三针法（JISB 0271）、螺纹千分尺等 内螺纹内螺纹测定仪（小径螺纹较难） 必须有一种在测定精度、合格判定、测定时间、熟练程度上均优异的螺纹测量工具,螺纹量规,,确保量产螺纹的质量,确保螺纹产品的通用性,,因此,螺纹量规的形状和判定方法,通端,极限量规方式 Limit Gauges,止端(有带状标识),,,,,通端毫无受阻通过，止端在两转之内停止,环规,塞规,扩展知识 OSG主要量规的种类,螺纹量规选择的注意点,必须严格按照客户所要求的螺纹精度 不能按照螺纹加工工具的精度推断 不同规格的精度等级即使相同也无法通用,扩展知识 螺纹量规的种类区别,,,,,基准中径,,2级,2级,6Ｈ,6ｇ,内螺纹,外螺纹,,,,,,,,,,,,。
