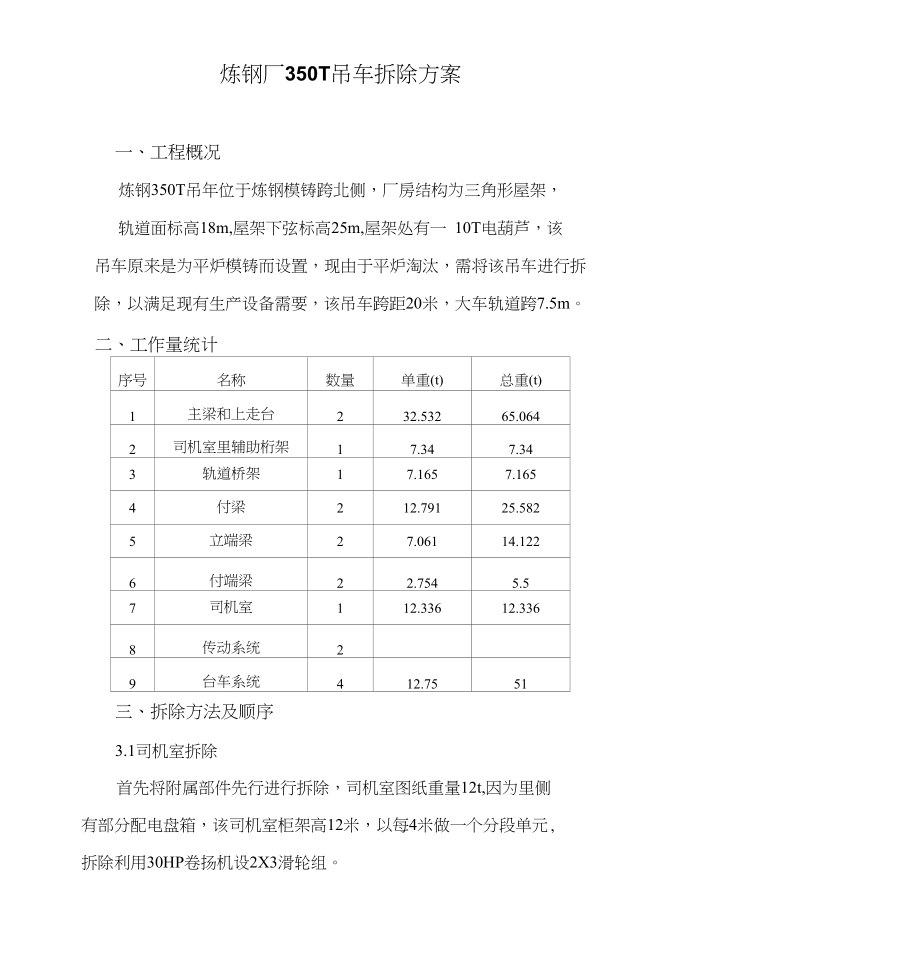

炼钢厂350T吊车拆除方案一、工程概况炼钢350T吊年位于炼钢模铸跨北侧，厂房结构为三角形屋架，轨道面标高18m,屋架下弦标高25m,屋架处有一 10T电葫芦，该吊车原来是为平炉模铸而设置，现由于平炉淘汰，需将该吊车进行拆除，以满足现有生产设备需要，该吊车跨距20米，大车轨道跨7.5m二、工作量统计序号名称数量单重(t)总重(t)1主梁和上走台232.53265.0642司机室里辅助桁架17.347.343轨道桥架17.1657.1654付梁212.79125.5825立端梁27.06114.1226付端梁22.7545.57司机室112.33612.3368传动系统29台车系统412.7551三、拆除方法及顺序3.1司机室拆除首先将附属部件先行进行拆除，司机室图纸重量12t,因为里侧 有部分配电盘箱，该司机室柜架高12米，以每4米做一个分段单元, 拆除利用30HP卷扬机设2X3滑轮组3.2副梁拆除副梁架设于副端梁之上，依靠钏钉连接，拆除时制作2个吊笼， 人站在吊笼里，将钏钉进行拆除，钏钉的拆除方法是先将钏钉一个圆 头割掉，待冷却后将钏钉用过眼冲子投出若投不出去，则用气焊将 钏钉中间割一小孔，待冷却收缩后，便可以投出。
副梁拆除的工具是在屋架上，弦挂设两套2X3滑子，再从侧面 挂设一套夺滑子以便于将副梁转一角度，以利于放至地面，也可以利 用屋架上电葫芦配合一套2X3滑了进行副当伯拆除，为便于吊装， 吊点位置可以焊接2个吊装鼻子，用卡环直接卡住，这样可以减少绳 扣长度，不容易在吊装过程中发生钢丝绳子滑脱现象拆除吊装前两 端绑好拖拉绳3.3主副端梁拆除主副端梁拆除，也是将钏钉投出以后，然后利用40T液压吊将主 副端梁吊至地面3.4边梁拆除边梁拆除利用10T电葫芦切割 后放至地面，然后倒走3.5主梁拆除主梁拆除是该工程最为关键的环节，根据现场情况和主梁吊装吨 位，我们选择了两种方案：方案1：利用220T液压吊拆除，主梁上走台，桥架、平衡器总 重60t, 220T液压吊回转半径控制在10米，出杆26.2米，液压吊吊装 能力66t,起吊200mm时，液压吊停止作业，观察绳子扣及卡环等有 无异常，2・3分钟后若一切正常继续起吊，利用拖拉绳使主梁放置一 定角度，然后将主梁放到地面，拆除的顺序是先拆北侧主梁，后拆南 侧主梁，吊装时若条件允许，尽量从靠副梁端吊装，否则为避免“扛 杆”要先将部分走台拆除方案2：利用2台120T液压吊拆除若利用120T液压吊吊装，由于起重能力不够，需设立2台120T 液压吊，才能满足其吊装能力。
120T液压吊站位时，尾部对着吊车 梁,在两端梁侧各站一台，液压吊出杆27.2米，回转变径10米以内， 可以完成吊装作业，吊装时要由一个人统一协调，吊车操作人员要听 从指挥吊车主梁放到地面之后，要及时用350T桥式吊车倒走，以免影 响液压吊作业四、 通道选择经过现场勘察，液压中进-车位置选择从小方坯东门进入，沿途钢 水罐需要倒运开，并将地面钢渣清理干净，局部坑凹不平处用道木填 上，以利于进车，若220T液压吊进车，需倒进，120T液压吊进车， 一台开进，一台倒进五、 吊装绳扣吊耳选择吊装绳扣选择：选用6X37+1,钢丝绳抗拉强度170 kg f/mm 2, ①39钢绳P二Sb/K式中：卩一钢丝绳允许拉力，kgfSb—钢丝绳破断力，kgf,查表〉78. 700kgfK—安全系数，8则:P=78700/8=9838kgf采用对折绳扣计4根，单点吊装力39吨，采用两点吊装，吊装能力78吨，符合要求绳扣长度9. 5米为了减少绳扣调整次数，降低吊点位置选用焊接吊耳來满足吊装要求吊耳形式：吊耳选用箱形结构，采用“T”形接头，焊缝承受剪 力和拉力产生的应力，焊缝验算：6 =N/lwt=150X 107380X40-9. 9N/mm2t 二F/lw • t=300X 107380X40=19. 7N/ mm2其合力为：5 2+ t 2= 9. 92+19. 72=22<200强度验算：5 =N/lt=150X 103/280X40=13.4N/mm 2<205N/mm 2t =F/lt=3OOX 103/280 X 40=26.8N/mm 2<120N/mm 2合力为 5 2+ t 2 = 13 . 42+26 ・ 82=30吊耳符合使用要求六、 旧件运输拆除后的构件，通过50T拖车挂炮拉运至炼钢露天库存放，卸车 利用220T液压吊进行。
七、 前期需准备的工作1、将通道上的障碍全部清除，包括料罐2、 10T电葫芦具备使用条件3、 施工区域需要有60米作业位置4、 需提前通知生产部，使铁路线封道，暂时不过火车八、机具、材料计划序号机具、材料名称数量序号机具、材料名称数量1220T液压吊1台8绳扣若干2120T液压吊2台9道木30根350T液压吊1台10爬梯4个420T液压吊2台11吊笼2个540T液压吊1台12跳板20块6卷扬机2台138#线100 kg7卡环4个14吊车4个十、安全技术措施1、 施工作业区域严禁下方有人员走动2、 吊耳焊接人员要持证上岗，经安全技术人员确认后，才可使用3、 要执行试吊制度，吊起200mm后，先观察有无异常情况，然 后才能继续作业4、 要做到吊装前的安全技术交底，施工人员必须做到四个明确: 即工作任务明确、施工方法明确、吊装物体的重量明确、安全注意事 项明确5、 应由专人统一指挥，指挥人员应站在起重机的驾驶员均能看 清的地方6、吊装有棱角处应安置包垫7、设立好道卡子、红灯、红旗炼钢厂350T吊车拆除方案包钢凯捷公司第一分公司2005年4月20日 倒运一、施工网络司机室拆除 厂、、副梁拆除 「-、、走台梁拆除 厂r、主梁拆除 / j / I 3d3d 厂 2d J 丿 3d — 8d副梁钏钉拆除/。
