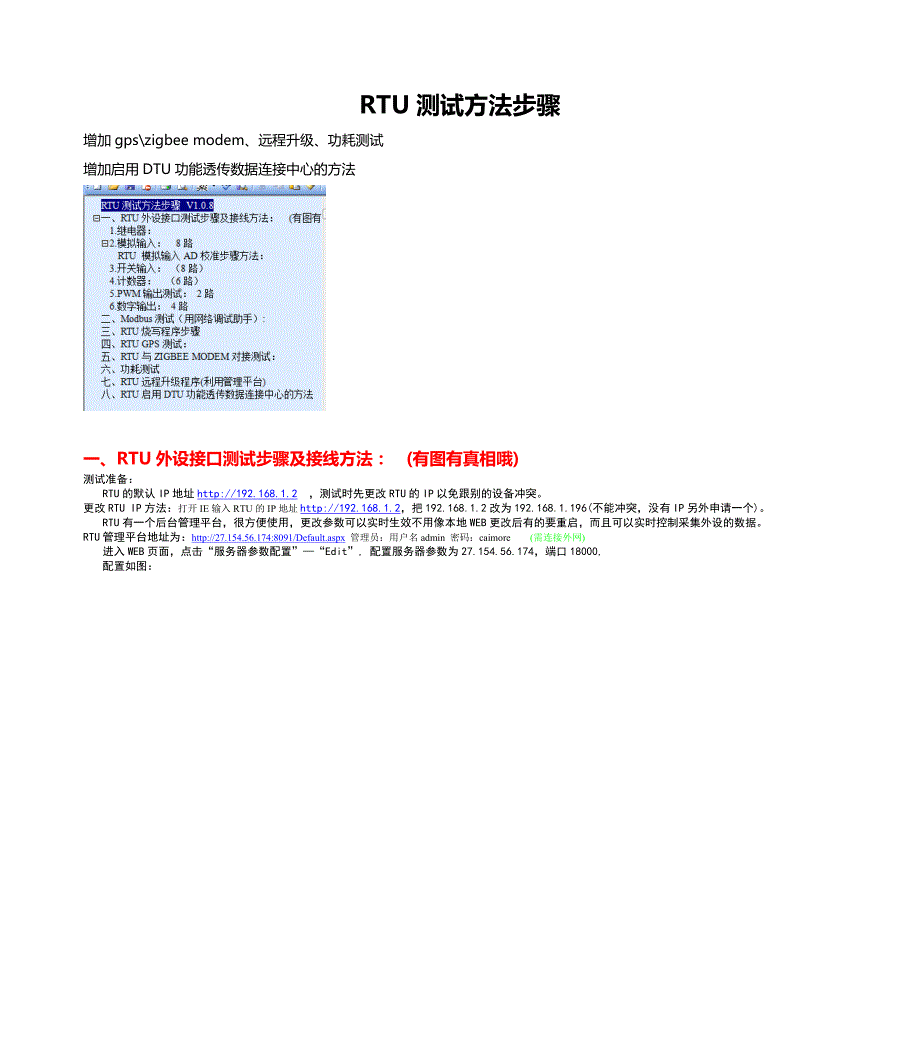

RTU 测试方法步骤 增加 gps\zigbee modem、远程升级、功耗测试增加启用 DTU 功能透传数据连接中心的方法一、RTU 外设接口测试步骤及接线方法： (有图有真相哦)测试准备：RTU 的默认 IP 地址 http://192.168.1.2 ，测试时先更改 RTU 的 IP 以免跟别的设备冲突更改 RTU IP 方法：打开 IE 输入 RTU 的 IP 地址 http://192.168.1.2，把 192.168.1.2 改为 192.168.1.196(不能冲突，没有 IP 另外申请一个)RTU 有一个后台管理平台，很方便使用，更改参数可以实时生效不用像本地 WEB 更改后有的要重启，而且可以实时控制采集外设的数据RTU 管理平台地址为：http://27.154.56.174:8091/Default.aspx 管理员：用户名 admin 密码：caimore (需连接外网)进入 WEB 页面，点击“服务器参数配置”—“Edit”, 配置服务器参数为 27.154.56.174，端口 18000,配置如图：RTU ID 号改成 RTU 后台管理平台上面有的（没有的话可以在管理平台—注册管理—添加设备里添加） ，然后重启 RTU。
注意：服务器参数配置里面—“串口配置”那栏暂时无效配置如图：进入 RTU 后台管理平台 http://27.154.56.174:8091/Default.aspx，点击“Home”刷新可以看到变绿色，说明 RTU 有连接上管理平台（需插上 SIM 卡） 每次使用时要打勾对应的 ID 号，然后右键同步配置下1.继电器：进入 RTU 后台管理平台 http://27.154.56.174:8091/Default.aspx，点击“Home”刷新可以看到变绿色，说明 RTU 有连接上管理平台每次使用时要打勾对应的 ID（如图 58）号，然后右键同步配置下然后选择“远程配置”--“常用”—“继电器” ，打勾“58” ，分别点击“同步配置”—“载入配置” ，然后把所有继电器都启用起来，最后保存配置，每次操作后可以在菜单“系统管理”—点击“搜索” ，查询操作的状态记录是否成功操作如图：然后点击采集控制，打勾下，选择继电器—同步配置—采集数据—读取采集数据，就可以在下面“当前状态”那栏看到继电器的开关状态了，是断开还是闭合如图：要控制继电器的“断开”和“闭合” ，只要点击“当前状态”那栏，控制选择“断开”或“闭合” ，然后点“提交更改” ，此时仔细听就可以听到继电器开关发出的声音了，如果有接上灯的话，就可以看到灯的灭和亮了。
如图：测试的时候可以 4 路继电器，都测试过去设备的接线如图：注意：电平逻辑和启动时状态在这里配置是无效的，功能保留，要在采集控制里面配置才会生效 （其它的外设也类似，不再说明）如图：2.模拟输入： 8 路首先在 RTU 管理平台，选择“远程配置”--“常用”--“模拟输入“，勾选 RTU ID，分别点击“同步配置“—“载入配置“，把 8 路都启用起来注意：模拟输入分为模拟电压和电流两种，具体根据设备而定为电压的情况时，拨号开关要拨向 V 的位置(向上)，电流时则拨向 I 的位置(向下)模拟输入电压测试：配置：模拟量类型—电压为 V，上量程值 10，上量程真值 10000，下量程和下量程真值可以为 0（下量程可真-10） ，然后保存配置，每次操作后可以在菜单“系统管理”—点击“搜索” ，查询操作的状态记录是否成功配置如图：也可以通过进入本地 WEB 页面，查看修改是否有更改过来如图：[注意：如果采集的是电压输入，注意拔码开关打向的是 V 电压一侧]然后点击采集控制，打勾下，选择模拟输入—同步配置-采集数据—读取采集数据，就可以在下面“当前值”那栏看到模拟输入的值，没有外部输入默认的值会在 1706 左右(1.7V 左右)。
可以用数字电源输入 10V 电压，再次点击-采集数据—读取采集数据，就可以在下面“当前值”那栏看到更新模拟输入的值，如果值不准确，需要模拟输入AD 校准下，校准方法后面有介绍注意： 有时放久了，要重新选择设备，否则点击采集是不会成功的关于模块输入报警设置：可以选择网络方式报警和短信方式报警（目前只有 MC2716、mu609、M305 等模块支持短信报警，其它模块还没有添加进去，只能选择网络报警，2G 模块没有短信口，不支持发短信） ，工作方式记得选择相应的报警方式，否则不会报警，报警的触发条件、报警内容号等，记得选择配置如图：然后点击 “远程配置”—“常用”—主动上报，可以选择报警的方式、时间等参数注意：这里的触发条件只针对报警有效，针对主动上报是不管什么触发条只要时间到达都会上报的配置如图：可以选择短信报警和网络报警这里的全部报警接收号码是指总的接收号码，另外，8 路模拟输入那边每路都有一个报警号如果选择的是短信报警，报警触发的时候就可以接收到短信了如果选择的是网络报警，可以按照如下图操作，点击“搜索”查看如图：设备接线如图：模拟输入之温度计：（温度计输入的是电流，拨码开关记得拨向电流那侧—刻度为 I）注意：要模拟进行 AD 校准，才会准确，硬件特性决定的。
点击页面上的“采集控制” ，然后选择 “模拟输入” ，点击 同步配置—载入配置，把要测试的那路启用，设置为电流，测量单位 Ma, 量程根据温度计上写的 设置 4~20mA 对应 -50000~250000如图：配置如图:温度计接线法： （拨码开关记得拨向电流那侧—刻度为 I）如图：接好温度计后，采集就有值了，有 8 路每路可以都连接测试过去如图：采集到的第一路温度值为 19728测量温度时由于硬件特性等原因可能会有些误差，校准之后，再测误差就 会小很多了或者可以把上量程真值设置小点，误差会小点RTU 模拟输入 AD 校准步骤方法：（1） RTU 接好天线、网线、调试串口线、电源线，给 RTU 上电11pin 电源线和 RS232 接线：（2）更改 IPRTU 默认 IP 是 1.2 可能会冲突所以先更改 IP，打开 secureCrt 或 XSHELL4 等串口工具，在串口终端上输入用户名和密码（都是 admin）登陆然后输入命令：ifconfig eth0 192.168.1.196（临时更改 IP 方法重启后就会恢复原来的），如想要永久更改可进入页面配置-LAN 更改 IP2）GND 0V 输入校准打开 IE 浏览器，在地址栏输入 http://192.168.1.196/index.asp（之前 IP 改为多少就写多少），点击“模拟输入配置”，然后拉到页面下方，找到“AD 校准”栏，点击开始，接着会显示“please into GND for ad check”,此时插入接地校准端子（没有端子可找硬件做个）。
9pin AD 校准 0V 端子接线：接入之后页面上立马会显示”please input 10v for ad check”, 说明接地校准成功，如果一直不到这步，说明 RTU 硬件可能有问题如图：（3）10V 输入校准准备好数字电源，电压调为 10V，接好端子线（数字电源黑色- 接端子的 AG） ，然后接入 RTU1) 9pin AD 校准 10V 端子接线：接着页面上会显示“ad check success”,说明 10V 输入校准成功如图： 3.开关 输入 ： （8 路）首先在 RTU 管理平台，选择 “远程配置”--“常用 ”--“开关输入“，勾选对应的 RTU ID，分别点击“同步配置“—“载入配置“，把 8 路都启用起来每次操作后可以在菜单“系统管理”—点击“搜索” ，查询操作的状态记录是否成功如图：现在给第 7 路接入高电平，然后点击 RTU 管理平台 “采集控制”—“开关输入”—“采集数据”—“读取采集数据” ，就可以看到第 7 路的“当前状态”变为高电平了如图：接线如图： （可以每路都给个高电平测试过去，然后采集查看相应的状态变化）报警设置： (类似其它)注意报警间隔时间和次数的设置，次数为 0 代表 一直发。
网络报警：注意：这里新增的在最后一页，记得点击跑到最后一页这里的触发条件只针对报警有效，针对主动上报是不管什么触发条只要时间到达都会上报的主动报警： （网络报警方式）主动上报：（网络方式）4.计数器： （6 路）开关输入跟计数器有 6 路是共用的，开关输入 3-8 路对应的是计数器的 1-6 路，开关输入 1-2 路不复用首先在 RTU 管理平台，选择“远程配置”--“常用”--“计数器“，勾选对应的 RTU ID，分别点击“同步配置“—“载入配置“，把 6 路都启用起每次操作后可以在菜单“系统管理”—点击“搜索” ，查询操作的状态记录是否成功如图：线的接法：如图：红色线：每次接一次值会加 1棕色线：路线在如图的位置时，灯会一闪一闪的，每秒闪一次，接上之后值每秒增加一次一直在增加 （是个脉冲信号） 蓝色线：是后来增加的，其实就是高电平的线上面加个拨码开关（防抖） ，因为这个功能目前只做上升没有效，所以测量时开关要先拨向关再拨向上再点击“采集数据” ，每关开一次计数才会增加一次线接了后，点击“采集控制”---选择“计数器”项，打勾对应 RTU ID，同步配置--采集数据--读取采集数据，在下面”当前值“那栏就可以看到采集的值了。
如图：5.PWM 输出测试： 2 路首先在 RTU 管理平台，选择“远程配置”--“常用”--“PWM 输出“，勾选对应 RTU ID，分别点击“同步配置“—“载入配置“，在“是否启用“栏 1-2 路设为启用，要改周期和占空比的值可以双击输入更改，然后保存配置每次操作后可以在系统管理—状态记录查询是否成功如图：设备线的接法：这里接的是第一路的 PWM，通过设置频率 100Hz 和占空比 30%，输出不同的波，可以改变发动机转动的情况此时如果用示波器测试发动机的两端，就可以看到波形了,测试时要用特殊的板（有加上拉电阻等）才能看到 , 板上有上拉电阻，另外需要 12V 供电，测数字输出的地 GND 跟 PWM 的地共用要用示波器测量，用万用表可能会看不到效果下图为通过示波器获取 PWM1（频率 100Hz 占空比 30%）输出波形，测试连接如图所示PWM 输出波形图RTU PWM 输出接线图6.数字输出： 4 路首先在 RTU 管理平台，选择“远程配置”--“常用”--“数字输出“，勾选对应 RTU ID，分别点击“同步配置“—“载入配置“，在“否启用“栏1-4 路设为启用， “产生动作 ”无效不需要更改，然后保存配置。
在周期那栏可以设置周期的值每次操作后可以在系统管理—状态记录查询是否成功配置如图：点击“采集控制” ，选择“数字输出” ，然后点击“采集数据”—“读取采集数据” ，可以看到刚才设置的周期有了我们可以在控制设置 “当前状态“的值了，比如方波、高电平、低电平、方波等，用万用表、示波器等就可以测试到不同的输出了我们以方波为例，设置为方波，然后用示波器测试，结果设置不同的周期，波会不一样测试数字输出需要加如下板测试，板上有上拉电阻，另外需要 12V 供电，测数字输出的地 GND 跟 PWM 的地共用要用示波器测量，用万用表可能会看不到效果注意：这里如果配置为上升沿和下降沿，提交之后，再次采集--读取会变成高低电平，这是正常的，因为上升下降只是瞬间可能会有点误差：10HZ ---测出来是 8.33，700ms--测出来的是 1.389H。
