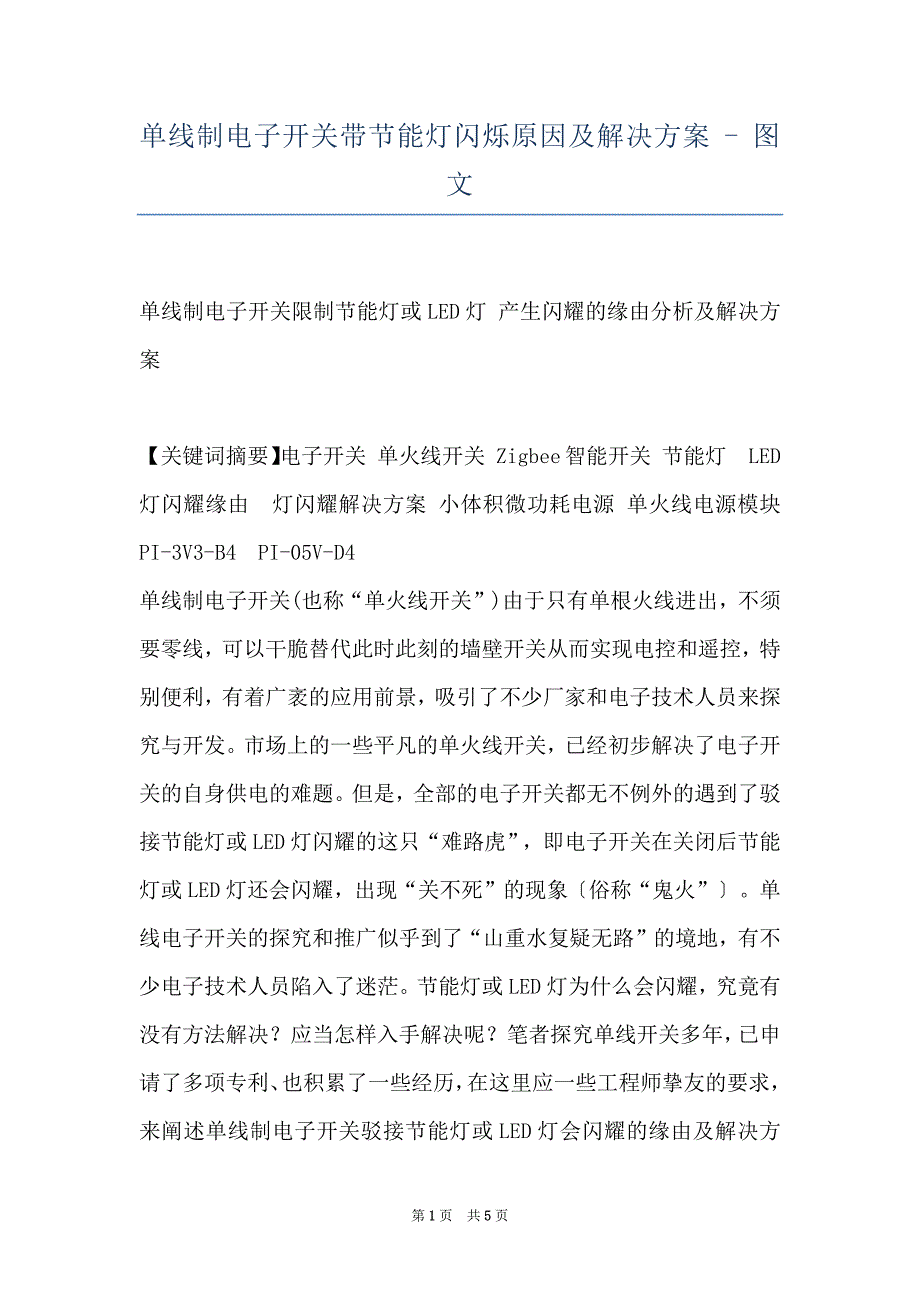

单线制电子开关带节能灯闪烁原因及解决方案 - 图文 单线制电子开关限制节能灯或LED灯 产生闪耀的缘由分析及解决方案 【关键词摘要】电子开关 单火线开关 Zigbee智能开关 节能灯 LED灯闪耀缘由 灯闪耀解决方案 小体积微功耗电源 单火线电源模块 PI-3V3-B4 PI-05V-D4单线制电子开关(也称“单火线开关”)由于只有单根火线进出，不须要零线，可以干脆替代此时此刻的墙壁开关从而实现电控和遥控，特别便利，有着广袤的应用前景，吸引了不少厂家和电子技术人员来探究与开发市场上的一些平凡的单火线开关，已经初步解决了电子开关的自身供电的难题但是，全部的电子开关都无不例外的遇到了驳接节能灯或LED灯闪耀的这只“难路虎”，即电子开关在关闭后节能灯或LED灯还会闪耀，出现“关不死”的现象〔俗称“鬼火”〕单线电子开关的探究和推广似乎到了“山重水复疑无路”的境地，有不少电子技术人员陷入了迷茫节能灯或LED灯为什么会闪耀，究竟有没有方法解决？应当怎样入手解决呢？笔者探究单线开关多年，已申请了多项专利、也积累了一些经历，在这里应一些工程师挚友的要求，来阐述单线制电子开关驳接节能灯或LED灯会闪耀的缘由及解决方案，以供同仁们参考和商酌。
一、 节能灯会闪耀的缘由分析电子开关为什么驳接白炽灯不会闪耀，而接节能灯或LED灯就会闪耀呢？这与节能灯或LED灯以及电子开关的自身构造都有关系：一方面是单线电子开关在关闭时自身电路仍须要必须的维持电流，另一方面是由于节能灯或LED灯在微弱的电流下就会闪耀笔者经过屡次试验发觉：当节能灯或LED灯中的电流大于40uA时，节能灯或LED灯就会有明显闪耀现象电流增大，闪耀越快也越明显节能灯或LED灯为什么在这么小的电流下就会闪耀呢？此时此刻，我们不妨结合电路图来分析：如下列图所示是节能灯或LED灯的典型电路 关灯后，单线电子开关自身电路须要待机仍有必须的维持电流，由于开关和灯是串联的，这股微弱沟通电通过节能灯内部桥式整流后，给滤波电容〔C〕充电，由于电容〔C〕外围的放电电阻很大〔在700K以上〕，电容〔C〕两端电压上升，当电容〔C〕两端电压上升到28V以上时，由三极管组成的高频振荡电路启动，在镇流电感上产生高压从而使灯管启辉闪亮；随之电容〔C〕的电荷快速泻放，振荡电路停顿工作，又进入下一轮给电容充电蓄能状态这样过程周而复始地间歇进展着，从而出现了关灯后闪耀的现象二、节能灯或LED灯会闪耀的解决方案 从以上分析看来，要限制节能灯或LED灯不闪耀，根本缘由是要限制节能灯或LED灯内滤波电容两端电压在28V以下，或者将流过节能灯或LED灯的电流限制在30uA以内。
因而我们就可以从内因和外因两个角度有针对地制定解决方案 方案一： 在节能灯或LED灯的两端并接旁路电容或电阻这种方案是在节能灯或LED灯的两端并接一个0.1微法左右的电容或30K的电阻，由于电容或电阻的沟通旁路作用，流过节能灯或LED灯的电流比拟小，因而可以幸免局部节能灯或LED灯闪耀，其主要是优点就是开发技术难度较低；但是一方面因为电容体积及电阻自身发热的问题，并接电容或电阻只能供应比拟有限的电流无法保证某些电子开关〔如Zigbee智能开关等〕的自身供电电流足够，因而兼营的灯具比拟有限，另一方面从安装的角度来说不太便利，须要额外拉线驳接这个电容或电阻配件,这将增加了安装的难 度而影响了消费体验，所以目前无法成为市场的主流 方案二： 削减单线开关(电源电路和限制电路)自身的待机电流通过削减单线开关的待机电流，将流经电子开关的电流限制在30uA以内要减小开关的自身功耗：一方面要电子开关自身电源电路(电源变换器)效率要高，功耗要小；另一方面要限制电路〔如限制芯片、RF无线模块等〕要选用低功耗的电子元器件，减小电源的负荷开关自身整机功耗要限制在0.01W以内，我们可以从理论上计算一下：节能灯的最大不闪耀电流I=30uA，开关和灯是串联的，那么待机功耗 P=Ui=220V×30uA=0.0088W=7.33mw; 此时此刻视为志向状况输出效率为101%，假设输出电压按Uo=5V计算，那么电子开关自身电源的输出电流Io=P/Uo=0.00733W/5V=1.46mA ,而事实上由于电源开关管的穿透电流在10uA以上，这种电源效率做到101%是不行能的，到达60%以上都极为困难，实际电子开关的电源供应负载的电流到达1mA就不错了。
这种方案的优点是电路耗电极低，可以兼营更多的灯具不会出现闪耀状况，但是电子开关自身的电源电路困难，调试困难，本钱较高目前市场上出现了一些一体化的小体积微功耗单火线电源模块 (如可控硅专用型PI-3V3-B4，继电器专用型PI-05V-D4等)，由于其专业化程度比拟高、性能稳定、无需调试，不失为智能家居厂家开发智能开关的一种捷径，从而快速突破单火线取电的技术瓶颈而将开发重点转移到产品智能化设计上面来 解决节能灯或LED灯闪耀的方案，在节能灯或LED灯没有技术革新的状况下，可能目前只有这两种吧上面已列出了优缺点和适用场合，同仁们可以做相应的选择和开发，盼望有更多电子技术人员能够有更多的探究和更好的发觉本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第5页 共5页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页。
