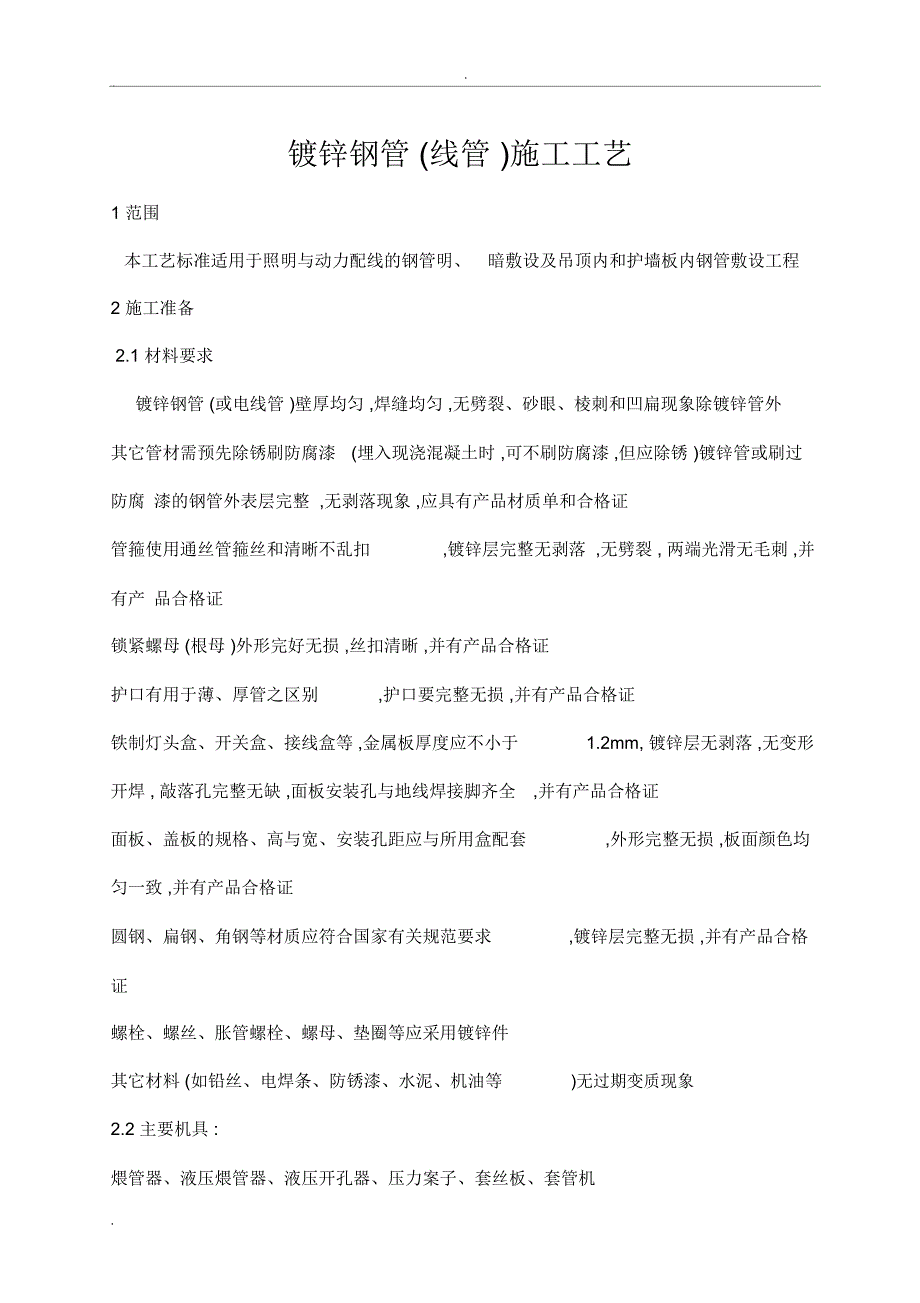

镀锌钢管 (线管 )施工工艺1 范围本工艺标准适用于照明与动力配线的钢管明、 暗敷设及吊顶内和护墙板内钢管敷设工程2 施工准备2.1 材料要求镀锌钢管 (或电线管 )壁厚均匀 ,焊缝均匀 ,无劈裂、砂眼、棱刺和凹扁现象除镀锌管外其它管材需预先除锈刷防腐漆 (埋入现浇混凝土时 ,可不刷防腐漆 ,但应除锈 )镀锌管或刷过防腐 漆的钢管外表层完整 ,无剥落现象 ,应具有产品材质单和合格证管箍使用通丝管箍丝和清晰不乱扣 ,镀锌层完整无剥落 ,无劈裂 , 两端光滑无毛刺 ,并有产 品合格证锁紧螺母 (根母 )外形完好无损 ,丝扣清晰 ,并有产品合格证护口有用于薄、厚管之区别 ,护口要完整无损 ,并有产品合格证铁制灯头盒、开关盒、接线盒等 ,金属板厚度应不小于 1.2mm, 镀锌层无剥落 ,无变形开焊 , 敲落孔完整无缺 ,面板安装孔与地线焊接脚齐全 ,并有产品合格证面板、盖板的规格、高与宽、安装孔距应与所用盒配套 ,外形完整无损 ,板面颜色均匀一致 ,并有产品合格证圆钢、扁钢、角钢等材质应符合国家有关规范要求 ,镀锌层完整无损 ,并有产品合格证螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件其它材料 (如铅丝、电焊条、防锈漆、水泥、机油等 )无过期变质现象2.2 主要机具 :煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机..手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳铅笔、皮尺、水平尺、线坠 ,灰铲、灰桶、水壶、油桶、油刷、粉线袋等手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等2.3 作业条件 :暗管敷设 :各层水平线和墙厚度线弹好 ,配合土建施工预制混凝土板上配管 ,在做好地面以前弹好水平线 现浇混凝土板内配管 ,在底层钢筋绑扎完后上层钢筋未绑扎前根据施工图尺寸位置配合土建施工 预制大楼板就位完毕 ,及时配合土建在整理板缝锚固筋 (胡子筋 )时 ,将管路弯曲连接部位按要求做好预制空心板 ,配合土建就位同时配管随墙 (砌体 )配合施工立管随大模板现浇混凝土墙配管 ,土建钢筋网片绑扎完毕 ,按墙体线配管明管敷设 :配合土建结构安装好预埋件配合土建内装修油漆 ,浆活完成后进行明配管采用胀管安装时 ,必须在土建抹灰完后进行吊顶内或护墙板内、管路敷设 :结构施工时 ,配合土建安装好预埋件 内部装修施工时 ,配合土建做好吊顶灯位及电气器具位置翻样图 ,并在预板或地面弹出实际位置..3 操作工艺3.3 暗管敷设基本要求 :敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理暗配的电线管路宜沿最近的路线敷设并应减少弯曲 :埋入墙或混凝土内的管子 ,离表面的净距不应小于 15mm进入落地式配电箱的电线管路 ,排列应整齐 ,管口应高出基础面不小于 50mm埋入地下的电线管路不宜穿过设备基础 ,在穿过建筑物基础时 ,应加保护管3.4 预制加工 : 根据设计图 ,加工好各种盒、箱、管弯钢管煨弯可采用冷煨法或热煨法冷煨法 : 一般管径为 20mm 及其以下时 ,用手板煨管器先将管子插入煨管器 ,逐步煨出所需弯度管径为 25mm 及其以上时 ,使用液压煨管器 ,即先将管子放入模具 ,然后扳动煨管器 ,炼出所需弯度热煨法 : 首先炒干砂子 ,堵住管子一端 , 将干砂子灌入管内 , 用手锤敲打 ,直至砂子灌实 ,再将另一端管口 堵住放在火上转动加热 , 烧红后煨成所需弯度 ,随煨弯随冷却要求管路的弯曲处不应有折皱、 凹穴和裂缝现象 ,弯扁程度不应大于管外径的 1/10; 暗配管时 ,弯曲半径不应小于管外径的 6 倍; 埋设于地下或混凝土楼板内时 ,不应小于管外径的 10 倍管子切断 : 常用钢锯、割管器、无齿锯、砂轮锯进行切管 ,将需要切断的管子长度量准确 ,放在钳口内卡 牢固 ,断口处平齐不歪斜 ,管口刮铣光滑 ,无毛刺 ,管内铁屑除净将管子用台虎钳或龙门压架钳 紧牢固 ,再把绞板套在管端 , 均匀用力不得过猛 ,随套随浇冷却液 ,丝扣不乱不过长 ,消除渣屑 ,丝 扣干净清晰管径 20mm 及其以下时 ,应分二板套成 ;管径在25mm 及其以上时 ,应分三板套成..3.5测定盒、箱位置 : 根据设计图要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找平 ,线坠找正 ,标出 盒、箱实际尺寸位置3.6稳注盒、箱 :稳注盒、箱 : 稳注盒、箱要求发浆饱满 ,平整牢固 ,坐标正确盒、箱安装要求见表 3-5所示现制混凝土板墙固 定盒、箱加支铁固定 ,盒、箱底距外墙面小于 3cm 时 ,需加金属网固定后再抹灰 ,防止空裂 盒、箱安装要求表 3-5 实测项目 要求 允许偏差 (mm) 盒、箱水平、垂直位置 盒箱 1m 内相邻标高 盒子固定 箱子固定 盒、箱口与墙面正确 一致 垂直 垂直 平齐 10( 砖墙 )、30( 大模板 ) 2 2 3 最大凹进深度 10mm托板稳注灯头盒 : 预制圆孔板 (或其它顶板 )打灯位洞时 ,找好位置后 ,用尖錾子由下往上踢 ,洞口大小比灯头盒外 口略大 1～ 2cm, 灯头盒焊好卡铁 (可用桥杆盒 )后 ,用高标号砂浆稳注好 ,并用托板托牢 ,待砂浆 凝固后 ,即可拆除托板现浇混凝土楼板 ,将盒子堵好随底板钢筋固定牢 ,管路配好后 ,随土建浇 灌混凝土施工同时完成3.7 管路连接 :管路连接方法 : 管箍丝扣连接套丝不得有乱扣现象 ;管箍必须使用通丝管箍上好管箍后 ,管口应对严外 露丝应不多于 2 扣套管连接宜用于暗配管 ,套管长度为连接管径的 1.5～ 3 倍;连接管口的对口处应在套管 的中心 ,焊口应焊接牢固严密坡口 (喇叭口 )焊接管径 80mm 以上钢管 ,先将管口除去毛刺 ,找平齐用气焊加热管端 ,边加热边用手 锤沿管周边 ,逐点均匀向外敲打出坡口 ,把两管坡口对平齐 ,周边焊严密管与管的连接 管径 20mm 及其以下钢管以及各种管径电线管 ,必须用管箍连接管口..锉光滑平整 ,接头应牢固 紧密管径 25mm 及其以上钢管 ,可采用管箍连接或套管焊接 管路超过下列长度 , 应加装接线盒 , 其位置应便于穿线无弯时 ,45m; 有一个弯时 ,30m;有二个弯时 ,20m; 有三个弯时 ,12m 管路垂直敷设时 ,根据导线截面设置接线盒距离 ;50mm2 及以下为 30m; 70 ～95mm 时 , 为 20m;120 ～240mm2 时,为 18m;电线管路与其它管道最小距离管进盒、箱连接 :盒、箱开孔应整齐并与管径相吻合 ,要求一管一孔 ,不得开长孔铁制盒、箱严禁用电 ,用气焊开孔 ,并应刷防锈漆如用定型盒、箱 ,其敲落孔大而管径小时 ,可用铁皮垫圈垫严或用砂浆加石膏补平齐 ,不得露洞管口入盒、箱 ,暗配管可用跨接地线焊接固定在盒棱边上 ,严禁管口与敲落孔焊接 ,管口露出盒、箱应小于 5mm 有锁紧螺母者与锁紧螺母平 ,露出锁紧螺母的丝扣为 2～4 扣两根以上管入盒、箱要长短一致 ,间距均匀 ,排列整齐3.8 暗管敷设方式 :随墙 (砌体 )配管 : 砖墙、加砌气混凝土块墙、空心砖墙配合砌墙立管时 ,该管最好放在墙中心 ;管口向上者要堵 好为使盒子平整 ,标高准确 ,可将管先立偏高 200mm 左右 ,然后将盒子稳好 ,再接短管短管入 盒、箱端可不套丝 ,可用跨接线焊接固定 ,管口与盒、箱里口平往上引管有吊顶时 ,管上端应煨成 90°弯直进吊顶内由顶板向下引管不宜过长 ,以达到开关盒上口为准等砌好隔墙 ,先稳盒后 接短管..大模板混凝土墙配管 : 可将盒、箱焊在该墙的钢筋上 ,接着敷管每隔 1m 左右 ,用铅丝绑扎牢管进盒、箱要煨灯叉弯往上引管不宜过长 ,以能煨弯为准现浇混凝土楼板配管 : 先找灯位 ,根据房间四周墙的厚度 ,弹出十字线 ,将堵好的盒子固定牢然后敷管有两个以上盒子时 ,要拉直线如为吸顶灯或日光灯 ,应预下木砖管进盒、 箱长度要适宜 ,管路每隔 1m 左右用 铅丝绑扎牢如有吊扇、 花灯或超过 3kg 的灯具应焊好吊杆预制圆孔板上配管 ,如为焦碴垫层 ,管路需用混凝土砂浆保护素土内配管可用混凝土砂浆保护 ,也可缠两层玻璃布 , 刷三道沥青油加以保护在管路下先用石块垫起 50mm, 尽量减少接头 , 管箍丝扣连接处抹油缠麻拧牢3.9 变形缝处理 :变形缝处理做法 : 变形缝两侧各预埋一个接线箱 ,先把管的一端固定在接线箱上 ,另一侧接线箱底部的垂直方向 开长孔 ,其孔径长宽度尺寸不小于被接入管直径的 2 倍两侧连接好补偿跨接地线普通接线箱在地板上 (下)部做法普通接线箱在地板上 (下)部做法 (一式 ): 箱体底口距离地面应不小于 300mm, 管路弯曲 90 °后, 管进箱应加内、外锁紧螺母 ; 在板下部时 , 接线箱距顶板距离应不小于150mm,普通接线箱在地板上 (下)部做法 (二式 )基本做法同 (～式 ),(二式 )采用的是直筒式接线箱 ,3.10 地线焊接 管路应作整体接地连接 ,穿过建筑物变形缝时 ,应有接地补偿装置如采用跨接方法..连接 , 跨接地线两端焊接面不得小于该跨接线截面的 6 倍焊缝均匀牢固 ,焊接处要清除药皮 ,刷防腐漆跨接线的规格 卡接 :镀锌钢管或可挠金属电线保护管 ,应用专用接地线卡连接 ,不得采用熔焊连接地线3.11 明管敷设基本要求 :根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱、弯管明管敷设工艺与暗管敷设工艺相同处请见相关部分在多粉尘 ,易爆等场所敷管 ,应按设计和有关防爆规程施工管弯、支架、吊架预制加工 :明配管弯曲半径一般不小于管外径 6 倍如有一个弯时 ,可不小。
