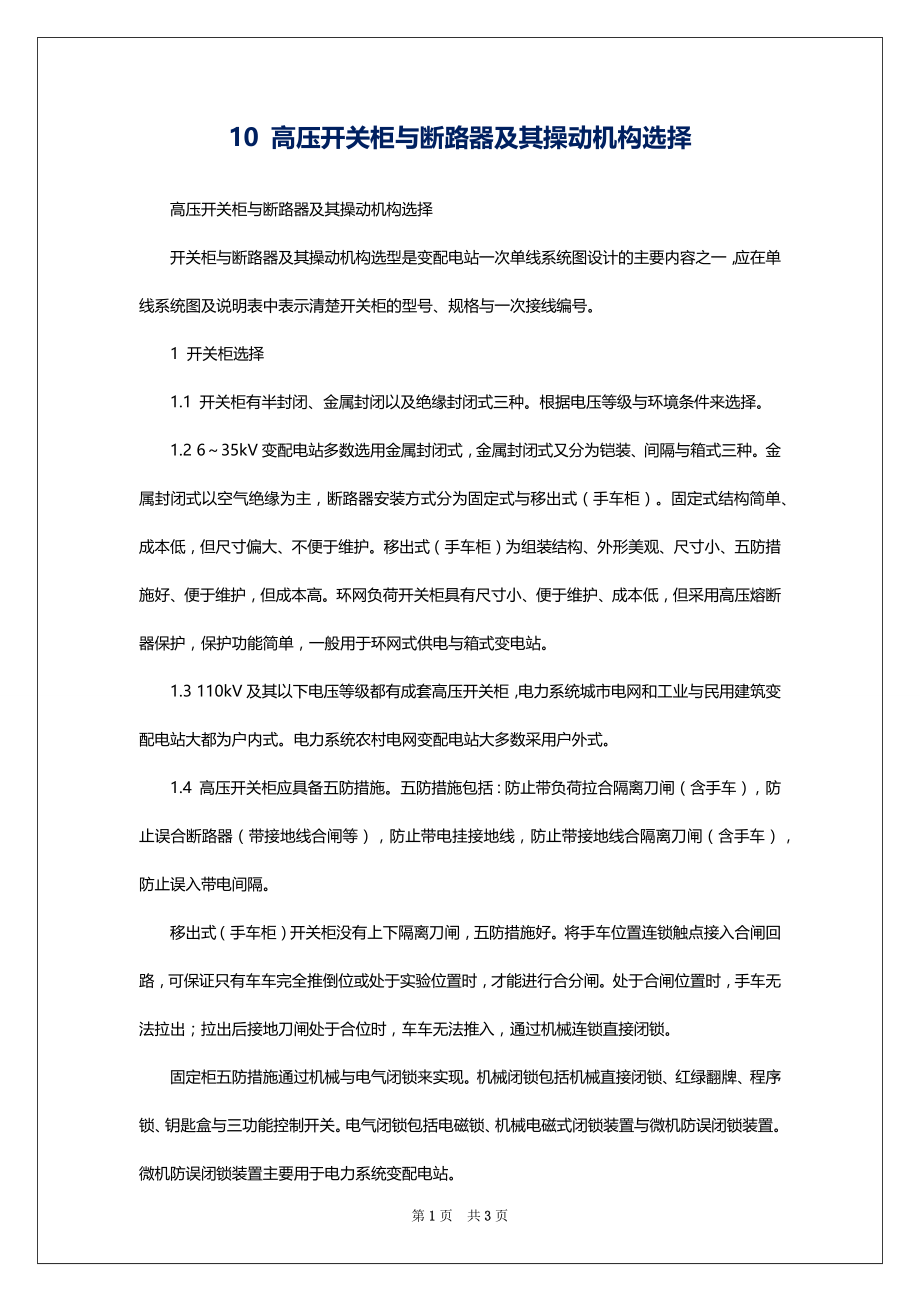

10 高压开关柜与断路器及其操动机构选择 高压开关柜与断路器及其操动机构选择 开关柜与断路器及其操动机构选型是变配电站一次单线系统图设计的主要内容之一，应在单线系统图及说明表中表示清楚开关柜的型号、规格与一次接线编号 1 开关柜选择 1.1 开关柜有半封闭、金属封闭以及绝缘封闭式三种根据电压等级与环境条件来选择 1.2 6～35kV变配电站多数选用金属封闭式，金属封闭式又分为铠装、间隔与箱式三种金属封闭式以空气绝缘为主，断路器安装方式分为固定式与移出式（手车柜）固定式结构简单、成本低，但尺寸偏大、不便于维护移出式（手车柜）为组装结构、外形美观、尺寸小、五防措施好、便于维护，但成本高环网负荷开关柜具有尺寸小、便于维护、成本低，但采用高压熔断器保护，保护功能简单，一般用于环网式供电与箱式变电站 1.3 110kV及其以下电压等级都有成套高压开关柜，电力系统城市电网和工业与民用建筑变配电站大都为户内式电力系统农村电网变配电站大多数采用户外式 1.4 高压开关柜应具备五防措施五防措施包括：防止带负荷拉合隔离刀闸（含手车），防止误合断路器（带接地线合闸等），防止带电挂接地线，防止带接地线合隔离刀闸（含手车），防止误入带电间隔。
移出式（手车柜）开关柜没有上下隔离刀闸，五防措施好将手车位置连锁触点接入合闸回路，可保证只有车车完全推倒位或处于实验位置时，才能进行合分闸处于合闸位置时，手车无法拉出；拉出后接地刀闸处于合位时，车车无法推入，通过机械连锁直接闭锁 固定柜五防措施通过机械与电气闭锁来实现机械闭锁包括机械直接闭锁、红绿翻牌、程序锁、钥匙盒与三功能控制开关电气闭锁包括电磁锁、机械电磁式闭锁装置与微机防误闭锁装置微机防误闭锁装置主要用于电力系统变配电站 2 断路器设计选择 油断路器已经淘汰目前主要有真空断路器与六氟化硫断路器两种六氟化硫断路器用于35kV及以上电压等级的变配电站负荷开关加高压容断器主要用于环网柜、箱式变电站等保护要求不高的小型变电站 工业与民用配电设计手册详细的介绍了断路器选择的基本要求断路器除根据电压等级与环境条件来选择外，还要根据额定电流、额定短路关合电流（遮断电流）来选择，并进行动热稳定校验额定电流及额定短路关合电流（遮断电流）要根据变配电站计算负荷与短路电流来选择备用进线的额定电流要根据供电部门允许的最大备用容量来选择，也可与主进线选用同一种规格的断路器。
继电保护要求不同时，备用进线电流互感器变比需要单独来选择 真空断路器灭弧速度快，操作时容易引起操作过电压，一次系统设计时注意设计过电压吸收装置进线柜与远距离出线柜应设计避雷器来防止外部雷击与操作过电压高压电动机与电容器出线柜应设计过电压吸收装置种类有MY31G与MYG系列氧化锌压敏电阻器，Y1C2－7.2/15型过电压限制器与Y25CD系列保护旋转电机用串联间隙金属氧化物避雷器一般不宜选用与进线同一型号的防止外部雷击过电压的避雷器这一点对高压电动机出线与高压电容器出线回路尤为重要 过电压吸收装置在操作过电压超过规定电压时才击穿，由于击穿时间短，不会影响变配电站综合自动化装置的正常运行，因为变配电站综合自动化装置具有自复位功能，抗干扰能力也比较强但过电压吸收装置的质量必须可靠，投运前必须进行检测，如果其泄露电流过大，干扰长期存在，也会对变配电站综合自动化装置的正常运行造成影响 1 本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第3页 共3页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页第 3 页 共 3 页。
