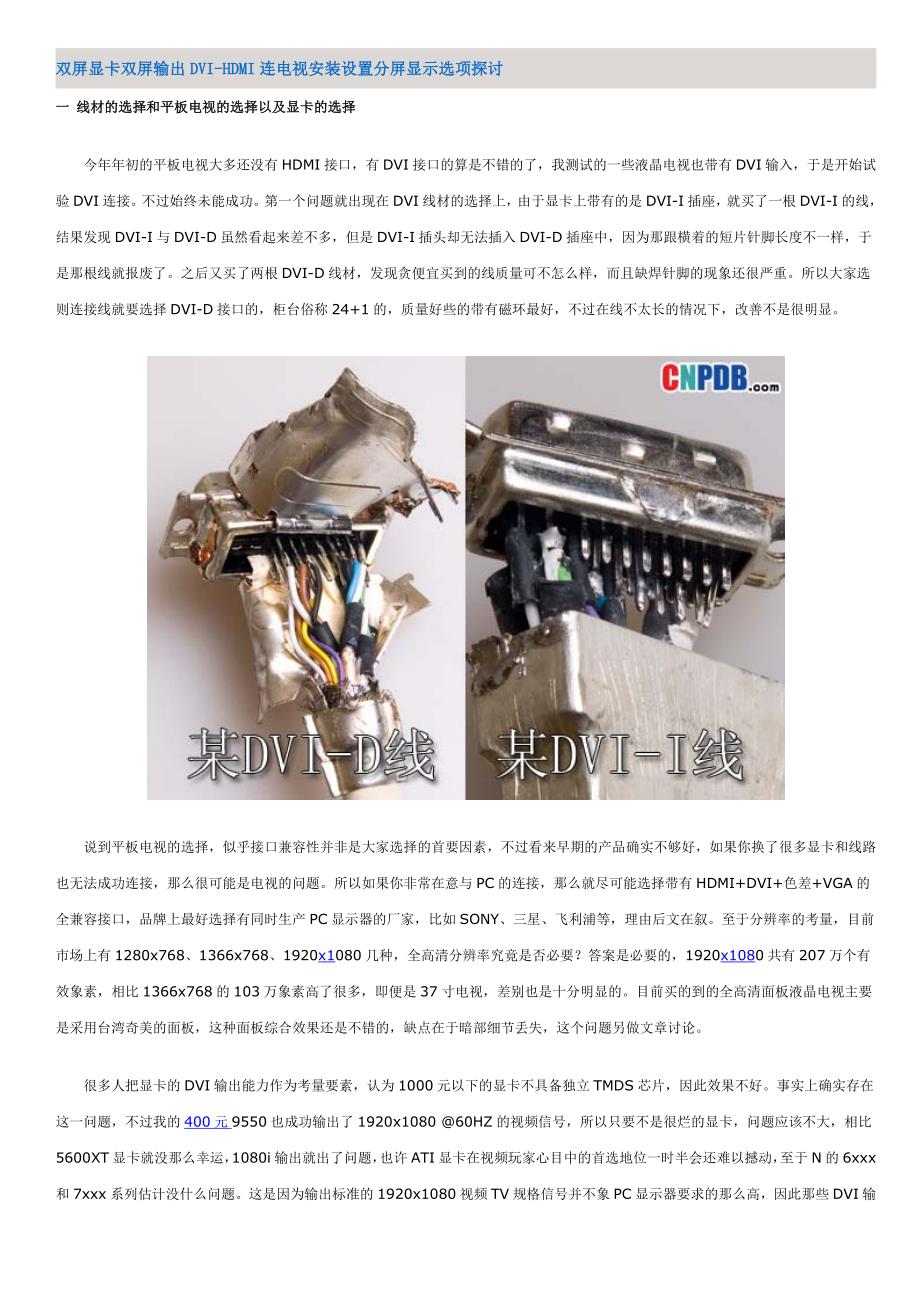

双屏显卡双屏输出 DVI-HDMI 连电视安装设置分屏显示选项探讨 一 线材的选择和平板电视的选择以及显卡的选择今年年初的平板电视大多还没有 HDMI 接口，有 DVI 接口的算是不错的了，我测试的一些液晶电视也带有 DVI 输入，于是开始试验 DVI 连接不过始终未能成功第一个问题就出现在 DVI 线材的选择上，由于显卡上带有的是 DVI-I 插座，就买了一根 DVI-I的线，结果发现 DVI-I 与 DVI-D 虽然看起来差不多，但是 DVI-I 插头却无法插入 DVI-D 插座中，因为那跟横着的短片针脚长度不一样，于是那根线就报废了之后又买了两根 DVI-D 线材，发现贪便宜买到的线质量可不怎么样，而且缺焊针脚的现象还很严重所以大家选则连接线就要选择 DVI-D 接口的，柜台俗称 24+1 的，质量好些的带有磁环最好，不过不太长的情况下，改善不是很明显说到平板电视的选择，似乎接口兼容性并非是大家选择的首要因素，不过看来早期的产品确实不够好，如果你换了很多显卡和线路也无法成功连接，那么很可能是电视的问题所以如果你非常在意与 PC 的连接，那么就尽可能选择带有 HDMI+DVI+色差+VGA 的全兼容接口，品牌上最好选择有同时生产 PC 显示器的厂家，比如 SONY、三星、飞利浦等，理由后文在叙。
至于分辨率的考量，目前市场上有 1280x768、1366x768、1920 x1080 几种，全高清分辨率究竟是否必要？答案是必要的， 1920x1080 共有 207 万个有效象素，相比 1366x768 的 103 万象素高了很多，即便是 37 寸电视，差别也是十分明显的目前买的到的全高清面板液晶电视主要是采用台湾奇美的面板，这种面板综合效果还是不错的，缺点在于暗部细节丢失，这个问题另做文章讨论很多人把显卡的 DVI 输出能力作为考量要素，认为 1000 元以下的显卡不具备独立 TMDS 芯片，因此效果不好事实上确实存在这一问题，不过我的 400 元 9550 也成功输出了 1920x1080 @60HZ 的视频信号，所以只要不是很烂的显卡，问题应该不大，相比5600XT 显卡就没那么幸运，1080i 输出就出了问题，也许 ATI 显卡在视频玩家心目中的首选地位一时半会还难以撼动，至于 N 的6xxx 和 7xxx 系列估计没什么问题这是因为输出标准的 1920x1080 视频 TV 规格信号并不象 PC 显示器要求的那么高，因此那些DVI 输出信号测试文章只作为参考就好了最后要说的是，要将显卡与电视的 HDMI 连接，还需要 DVI-HDMI 转接头＋DVI-D 连接线，或者使用 DVI-HDMI 两种头的连接线。
对于这种转接头的称谓，我觉得应该遵循从信号源-接收端的顺序来描述比较恰当，因为 HDMI 信号转为 DVI 输入据说还需要一个芯片，造价昂贵，再者应用范围也不是很广二 ATI 显卡 DVI-HDMI 输出全攻略对于 ATI 显卡来说，驱动程序有 ATI CATALYST Control Center（ccc）版本与普通 CATALYST Control Panel（ccp ）版本的分别，ccc 版本对于数字电视 HDTV 的输出支持要好些，尽管要安装.NET 组件而且运行速度慢，但还是推荐安装，本文使用 5.10版本催化剂驱动准备好线材并且将显卡与电视 HDMI 连接好后就可以开始设置相关参数了需要注意的是不要带电插拔，另外 DVI 和 HDMI 接口设备需要在冷启动下才能检测到，因此要先打开电视，选择信号源输入为 HDMI，显卡的 VGA 端口也要接一台显示器，然后启动电脑显卡在检测到有数字电视设备之后，默认使用 480P 输出，并且关掉 VGA 信号输出，windows 启动之后，你只能在电视上看到桌面，这时画面可能很小，桌面显示不完全，赶紧先进入显示控制面板，把 VGA 端口的显示器打开吧，并将其设置为主显示器，复制模式，然后把桌面分辨率提升止 800x600 以上，免得你找不到确认按钮，这样会减少些麻烦。
如果你发现此时调整分辨率无效，可以在任务栏的 ATI 图标上点击右键修改分辨率设置好后也最好在这里禁用显示器，不然 CPU 占用率要翻倍的现在你可以自如的操作了，ATI 的 CCC 驱动开始人性化一点了，在视频那一项中的标准设置里面，找到向导按钮，开始 TV 设置向导HDTV 设置向导如果你已经做了一些设置，那么向导可能不在第一步的状态，你可以点击上一步回到开始的位置从新来过在设置向导的第一步你可以选择输出到两个设备，如果你对设置还不太熟悉，或者打算双头输出的话，还是都选上吧之后先设置 windows 桌面，视频可以后面再调整选择桌面模式，没特别要求还是选择复制模式吧最后选择输出格式，720P 或者 1080i，如果你是 1280x720/768 的面板，就选择 720P 好了，对于 1366x768 的面板追求文本效果的话，720P 比较适合，选择 1080i 可以最充分的利用有效象素；如果是 1920x1080 面板的话，自然要选 1080i 了下面我就以 1920x1080 的 LCD TV 为例子进一步设置 接电视当然主要是为了放视频的，那么接下来在视频选项中的剧院模式下进行设置，将视频源设置全部相同，或者你打算双头输出的话，可选择视频输出到 LCD TV，且扩大为全屏幕。
不进行此项设置将无法在 LCD TV 上看到视频图像层，当然最后你只选择 LCD TV 作为主显示器就无所谓了ccc 版驱动还有一个招人喜欢的功能，那就是设置隔行转逐行，试了一下运动适应对于去掉画面中的毛刺很有帮助，默认是自动检测，应该是新驱动的功劳吧这时你的电视上就可以看到比较完美的图像了，此时桌面分辨率为 1920x1080，如果你的 PC 显示器不支持这么高的分辨率还是关掉吧不过还有一个问题，桌面图像显示不全，我们来继续设置 进入数字面板属性下的 HDTV 支持，如果你的 LCD TV 支持 1080P，你可以把 1080P 格式选中，这样再次打开控制面板就看见1080p（1920x1080@ 60HZ）可选，我这台 AMOI 就支持，所以我试了一下 1080p 格式，输出完全正常，只是和 1080i 一样不能显示全部桌面这是 TV 信号对画面中做的过扫描的规定，是为了照顾 CRT 电视的，具体情况后面再谈如果你要显示全部桌面的话，点选 1080i 自定义（1776x1000@ 30Hz)，应用此格式，桌面就全部显示出来了至于添加自定义模式我这里不能用，不知是不是驱动的问题，不过我想应该能够通过 ATI tools 等工具手工添加一个 1840x1024 的分辨率，最大限度的接近满屏。
桌面全都显示出来了，不过能看到的图像分辨率是 1776x1000结果有两种，显示不全的桌面等于在 1920x1080 个象素的上显示约为 1800x1050 的图像，显示完全桌面的等于在不到1920x1080 个象素上显示 1776x1000 个象素，因为我发现面板边缘还有一些象素没有利用上1080P 效果说到这儿，顺便批驳一下认为 1080i 清晰度比 1080P 差的说法，更有甚者认为它相当于 540P，这纯属胡说对于静态图像和小于每秒 30FPS 的动态图像，1080i 的效果完全等同于 1080P，因此对于 24P 拍摄的电影来说使用 1080i 传输和存储不会有任何损失高于 30FPS 图像的运动效果会差些，这在 1080i 与 1080p 对比鼠标移动时的观感得出的结论，但不要忘记 1080i 相比 1080P 在传输、运算和存储上的优势如果你觉得上面两张图有区别，那只是相片处理的问题罢了如果你不打算安装 ccc 控制面板，那么 ccp 面板也可以输出，只要在数字电视设备上选择强制输出 1080i 或者 720P 就可以了，不过我没找到可以显示全部桌面的控制选项三 NV 显卡 DVI-HDMI 输出全攻略 NV 显卡的驱动一向比较简单，尽管这块儿 5600XT 不太争气，但是正好可以拿来演示一下出问题的状况，至于 DVI-HDMI 的设置都是相同的。
那块 X800 相比 9550 在视频输出上没有任何优势，而巨大的噪声令我很是不快，测试完之后就仍在一边了，所以提醒众买家，显卡还是散热片的好，3D 性能对我现在没啥子吸引力了找到 nView 属性前面的准备工作都差不多，进入 nView 控制面板进行相关设置，驱动版本为 81.85打开 TV 向导选择适合的输出格式选择适合的双屏模式如此设置之后就能在电视上看到画面了，问题是一样的，通常都是桌面超出面板显示范围之外，也就是大家所说的看不到任务栏对于 720P 格式，可以直接尝试将桌面分辨率挑至 1176x664，这样桌面就看全了对于 1920x1080，可以选 1776x768，不过面板上有点浪费，好在 N 卡有很强的分辨率自定义能力，尝试了几个分辨率，觉得 1840x1024 比较满意，这个分辨率不是随便添的，好像是什么的整数倍来着，根据各自电视机的情况可以自行调整添加自定义模式NV 显卡对输出信号的调整功能比较强，不过要注意有些分辨率连 PC 显示器都不能识别，会显示 our off range同时你还可以通过 nView 里面的过扫与扫描补偿来解决不能满屏显示以及桌面显示不完全的问题，这与直接调节桌面分辨率的效果是一样的。
这是当这块显卡使用 1080i 输出时出现的状况，字体残损，跟下面要提到的非标分辨率表现是一样的，不过这块儿卡应该属于输出能力不足吧四 DVI-HDMI 输出时需要注意的事项，再来说说过扫的问题有些朋友购买的是 1366x768 分辨率的液晶电视，在使用 DVI－HDMI 输出时为了达到点对点的最佳效果，将显卡分辨率调整为1360x768 或者 1280x768，这对于 HDMI 来说都是非标准的分辨率，HDMI 版本 1.1 的规范文档中明确列出了如下支持的分辨率，对于显卡来说通常当你的分辨率为 640x480 时，输出的是 720x480P 信号，只不过有可能水平方向宽度通常会变成 720 分之 640，甚至出现画面残损；当你的分辨率在 720x480 到 1280x720 之间时，输出 720P，而当水平象素超过 1280、垂直象素超过 720 时，就会按照 1080i 输出，同样的画面也会残损但是，像 1176x664 和 1776x1000 这样的分辨率不会有问题，我估计是在 5％过扫安全区内的情况，因此并不会出现残损HDMI 所支持的分辨率上图解释的是 blanking（消隐？）与 Active Video 象素之间的关系，我由此想到不少等离子是 852x480 分辨率的，用它来放DVD 画面，实际显示的图像分辨率是多少呢？而我抓了一张 HiVi-Cast 的截图，这是一张关于 safty area 的示意图，呵呵，这张图抓下来就是 852x480，这是为了考虑 CRT 显象管需要回扫的特性而留下的，还有就是早期显象管边角不是直的，因此也只好牺牲一部分边框以让所有的电视都能充满屏幕。
本人研究不太深，望知道的朋友说说电视拍摄到的安全范围图像PC 播放软件抓到的全部画面PC 显示器从设立标准之初就没有留下任何富裕的空间，也因此埋下了这个 ITU 规范与 VESA 规范之间的冲突从上图与 DVD 接电视所拍到的图片之间的差别，就在那 5％的过扫（消隐？），其实我们在电视上看到的画面都是不全的，这也就是为什么显卡在输出标准视频信号的时候会看不全桌面的原因，而驱动为了解决这个问题，自 97 年我所见的显卡来说有四种解决方案：一是缩小输出画面，确保桌面完全显示，但是会留下黑边，老显卡多如此办；二是随 TV 的走，桌。
