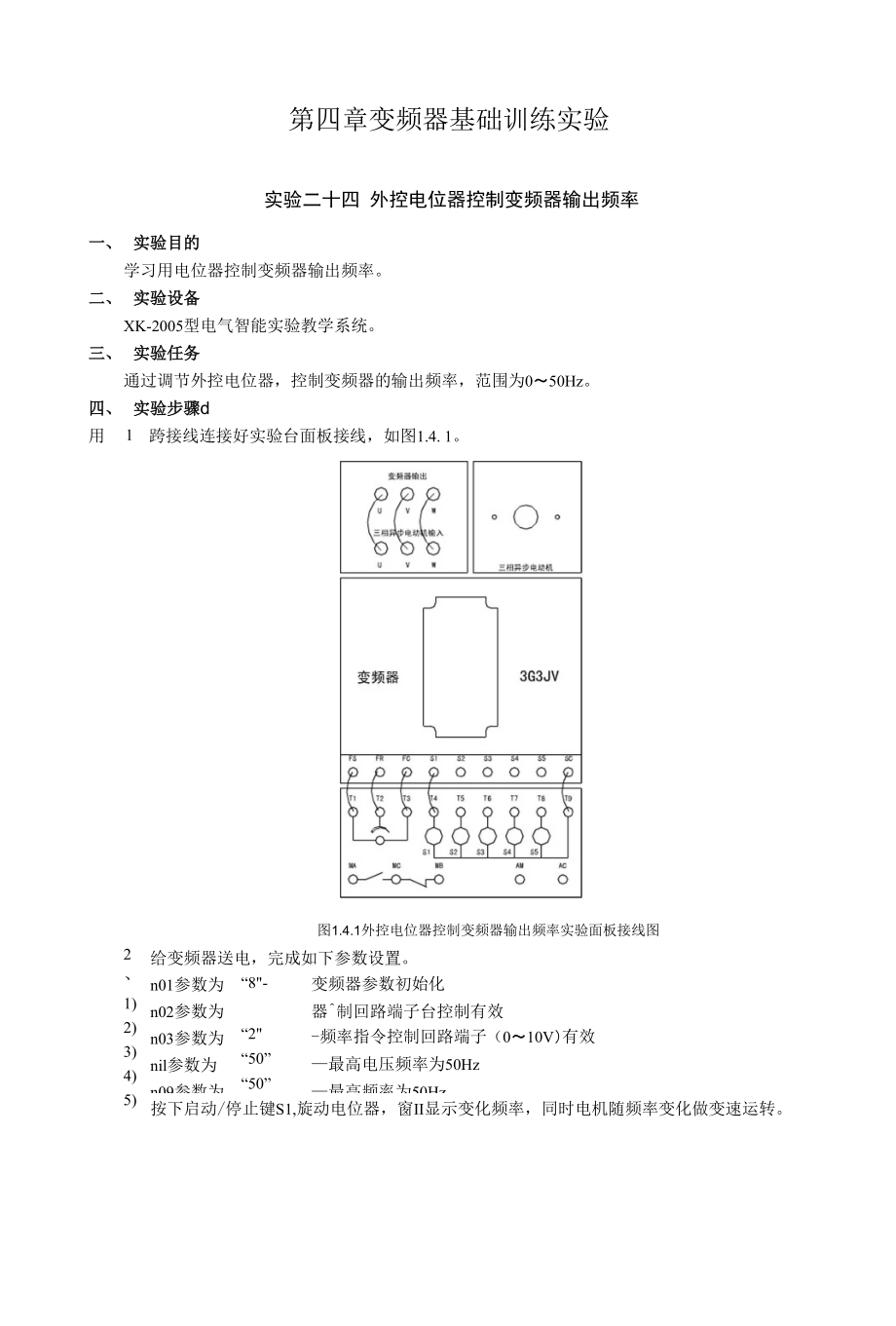

第四章变频器基础训练实验实验二十四 外控电位器控制变频器输出频率一、 实验目的学习用电位器控制变频器输出频率二、 实验设备XK-2005型电气智能实验教学系统三、 实验任务通过调节外控电位器，控制变频器的输出频率，范围为0〜50Hz四、 实验步骤d1、用跨接线连接好实验台面板接线，如图1.4. 12、1)2)3)4)5)3、图1.4.1外控电位器控制变频器输出频率实验面板接线图给变频器送电，完成如下参数设置n01参数为n02参数为n03参数为nil参数为n09参数为“8"-“2"“50”“50”变频器参数初始化器^制回路端子台控制有效-频率指令控制回路端子（0〜10V）有效—最高电压频率为50Hz—最高频率为50Hz按下启动/停止键S1,旋动电位器，窗II显示变化频率，同时电机随频率变化做变速运转实验二十五变频器多段频率输出一、 实验目的学习用变频器完成多段频率的输出二、 实验设备XK-2005型电气智能实验教学系统三、 实验任务用变频器完成一个可以输出5Hz、10Hz、15Hz、20Hz、25Hz、30Hz、40Hz、50Hz的多段频率输 出的实验，并且可以完成正反两个方向的运行四、 实验步骤1、用跨接线连接好实验台面板接线，如图1.4.3。
变频器3G3JVSCJ9AM ACo o2、1)2)3)4)5)6)7)8)9)10)11)12)13)14)图1. 4. 2变频器多段频率输出实验面板接线图 给变频器送电，完成如下参数设置n01参数为 n02参数为 n03参数为 nil参数为 n09参数为 n21参数为 n22参数为 n23参数为 n24参数为n25参数为 n26参数为 n27参数为 n28参数为 n36参数为“8"-U ］，， “50” “50” “5"- “10” “15” “20” “25" “30” “40” “50” “2"变频器参数初始化控制回路端子台控制有效-频率指令1 321）有效一最高电压频率为50IIz—最高频率为50IIz-第一段速度为5IIz—第二段速度为lOIIz一第三段速度为15IIz一第四段速度为20IIz—第五段速度为25IIz—第六段速度为30Hz—第七段速度为40IIz—第八段速度为50IIz一输入端了 S2为反转/停止控制15) n39参数为“8” ——输入端了 S5为多端速度指令316) n38参数为“7” ——输入端了S4为多端速度指令217) n37参数为“6” ——输入端了S3为多端速度指令13、按下启动/停止键S1,按下S3、S4、S5的不同组合，相应电机按事先设定好的频率速度进 行转动。
按下S2,再按下S3、S4、S5的不同组合，电机按事先设定好的频率速度进行反向转动实验二十六 模拟量输出检测一、 实验目的学习变频器模拟量输出检测二、 实验设备XK-2005型电气智能实验教学系统三、 实验任务用电位器调节变频器的频率，检测其模拟量输出段AM的变化四、 实验步骤a)用跨接线连接好实验台面板接线，如图1.4.3三相异步电动机图1.4.3模拟量输出检测实验面板接线图O 输出 ◎ 调节电压指示2、给变频器送电，完成如下参数设置1) nd参数为“8”——变频器参数初始化2) n02参数为“1” ——控制|口|路端了台控制有效3) n03参数为“2” ——频率指令控制回路端了(0〜10V)有效4) nil参数为“50” ——最高电压频率为50IIz5) n09参数为“50” ——最高频率为50IIz6) M4参数为“0”——输出频率监控3、按下启动/停止键S1,旋动电位器，注意观察变频器显示的频率、电流表指针指不的值以及电机的转速的变化五、实验总结这是一个在改变变频器频率的时候，通过AM端输出一个0 —10V电压的模拟信号的实验在实 际的应用中，我们可以把这个模拟量信号送到远端，通过计算来得知变频器的当前运行频率。
