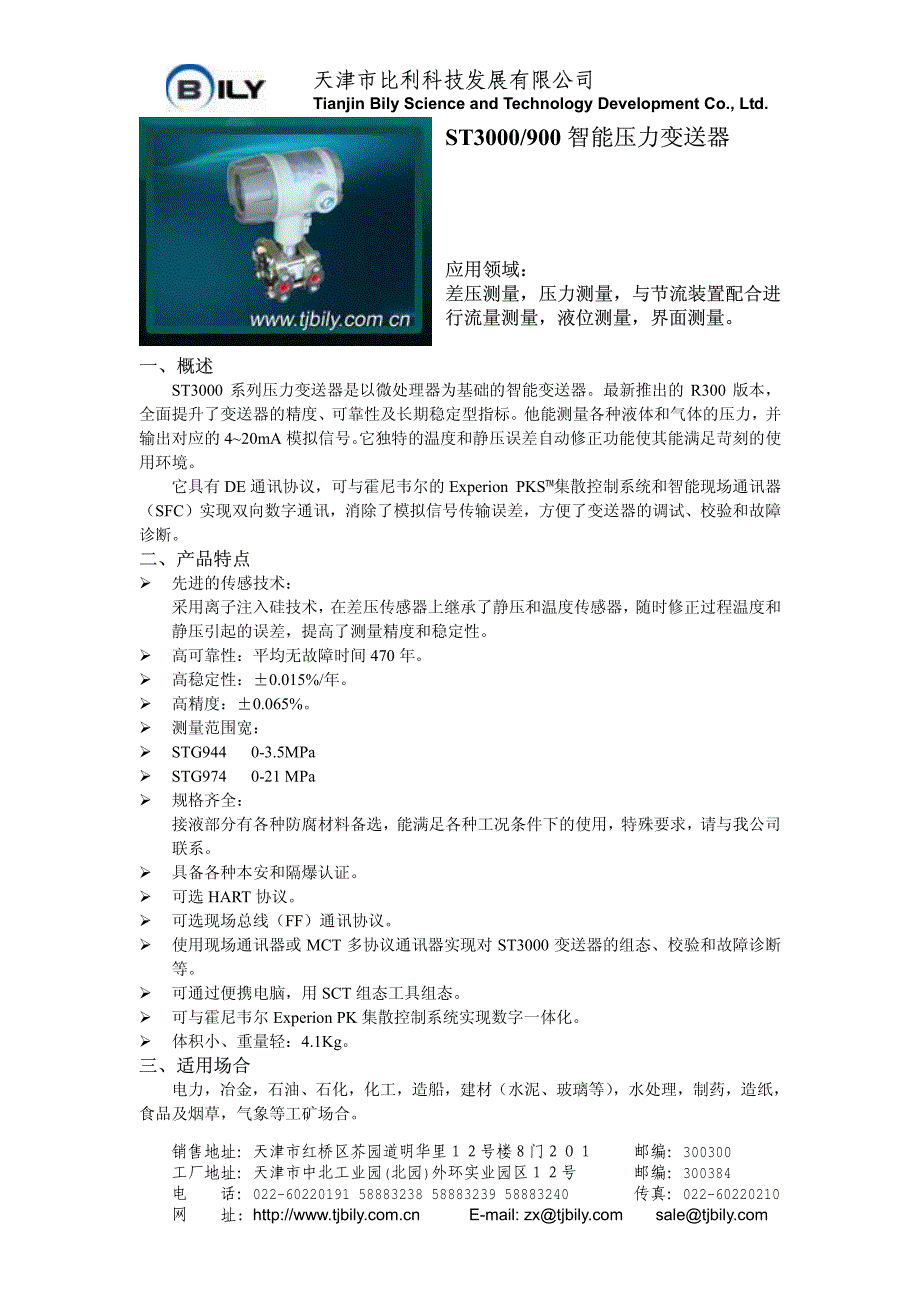

天津市比利科技发展有限公司 天津市比利科技发展有限公司 Tianjin Bily Science and Technology Development Co., Ltd. 销售地址：天津市红桥区芥园道明华里１２号楼８门２０１ 邮编：300300 工厂地址：天津市中北工业园(北园)外环实业园区１２号 邮编：300384 电 话：022-60220191 58883238 58883239 58883240 ：022-60220210 网 址: E-mail: zx@ sale@ ST3000/900 智能压力变送器智能压力变送器 应用领域： 差压测量，压力测量，与节流装置配合进 行流量测量，液位测量，界面测量 应用领域： 差压测量，压力测量，与节流装置配合进 行流量测量，液位测量，界面测量 一、概述一、概述 ST3000 系列压力变送器是以微处理器为基础的智能变送器最新推出的 R300 版本， 全面提升了变送器的精度、可靠性及长期稳定型指标他能测量各种液体和气体的压力，并 输出对应的 4~20mA 模拟信号。
它独特的温度和静压误差自动修正功能使其能满足苛刻的使 用环境 它具有 DE 通讯协议，可与霍尼韦尔的 Experion PKS™集散控制系统和智能现场通讯器 （SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障 诊断 二、产品特点二、产品特点 ? 先进的传感技术： 采用离子注入硅技术， 在差压传感器上继承了静压和温度传感器， 随时修正过程温度和 静压引起的误差，提高了测量精度和稳定性 ? 高可靠性：平均无故障时间 470 年 ? 高稳定性：±0.015%/年 ? 高精度：±0.065% ? 测量范围宽： ? STG944 0-3.5MPa ? STG974 0-21 MPa ? 规格齐全： 接液部分有各种防腐材料备选，能满足各种工况条件下的使用，特殊要求，请与我公司 联系 ? 具备各种本安和隔爆认证 ? 可选 HART 协议 ? 可选现场总线（FF）通讯协议 ? 使用现场通讯器或 MCT 多协议通讯器实现对 ST3000 变送器的组态、校验和故障诊断 等 ? 可通过便携电脑，用 SCT 组态工具组态 ? 可与霍尼韦尔 Experion PK 集散控制系统实现数字一体化。
? 体积小、重量轻：4.1Kg 三、适用场合三、适用场合 电力，冶金，石油、石化，化工，造船，建材（水泥、玻璃等） ，水处理，制药，造纸， 食品及烟草，气象等工矿场合 天津市比利科技发展有限公司 天津市比利科技发展有限公司 Tianjin Bily Science and Technology Development Co., Ltd. 销售地址：天津市红桥区芥园道明华里１２号楼８门２０１ 邮编：300300 工厂地址：天津市中北工业园(北园)外环实业园区１２号 邮编：300384 电 话：022-60220191 58883238 58883239 58883240 ：022-60220210 网 址: E-mail: zx@ sale@ 四、技术参数四、技术参数 隔离膜片材料 316L SS，哈氏合金 C-276 过程接口材料 316 SS，碳钢（镀锌） ，哈氏合金 O 形垫圈 标配为特氟隆（聚四氟乙烯） ，可选氟化橡胶 表体螺栓 （NACE） 碳钢（镀锌） ，或 A 286 SS（NACE）螺栓；302/304 SS（NACE）螺帽； 316 SS 适配器螺栓 安装支架 碳钢（镀锌）或不锈钢角支架，或碳钢平板支架 填充液 硅油 DC200 或 CTFE（氟油） 表壳 环氧聚酯油漆，低铜铝合金。
满足 NEMA 4X（防水）和 NEMA 7（防爆）要求 可选不锈钢材质 过程连接 1/4 英寸 NPT；带 1/2 英寸 NPT 转换接头，或 DIN 接线 16AWG（1.5mm 直径） 安装 使用标准安装支架，可安装在任何位置 支架安装于 2 英寸（50mm）垂直或水平管道 净重 4.1Kg 认证机构 具有隔爆和本安认证，可用于 Class Ⅰ,Devision 1,Group A,B,C,D 场合，和非易 燃的 Class Ⅰ,Devision 2,Group A,B,C,D 场合.ATEX 标准的 EEx iaⅡC T4，T5， T6 和 EEx d ⅡC T5，T6 认证详见选型表 精度 STG944 STG974±0.065% ±0.065% 稳定性 STG944 STG9740.015%满量程/年 0.03%满量程/年 输出（两线制）4~20mA，或 DE 数字通讯方式可选 FF 现场总线和 HART 协议 电源电压影响0.005%满量程/伏 阻尼时间0~32 秒数字阻尼可调 CE 认证89/336/EEC，电磁兼容（EMC）标准 防雷保护（ “LP”选项） 泄漏电流：42.4VDC，93℃时，最大 10 微安。
额定脉冲（上升沿/下降沿） ： 10/20 微秒 5000 安培 （50 次冲击） 10000 安培 （20 次冲击）10/1000 微秒 250 安培（1000 次冲击） 200 安培（400 次冲击） 五、仪表选型五、仪表选型 选型说明选型说明 ? 选择需要的主型号并按右边箭头指向进行型号选择 ? 按与将按头对应的纵行，每个表，表Ⅰ与Ⅱ中，选择一项 可按需要在表Ⅲ的各可选项中进行多项选择（如不选择，以 9X 表示） 圆点（●）表示 选择不受限制，若是字母则表示选择受到限制，参考表Ⅳ后面的选择限制表 主型号 I II III(可选项) IV ------------------ ------------------ ------------------ ------------------ ------------------ 天津市比利科技发展有限公司 天津市比利科技发展有限公司 Tianjin Bily Science and Technology Development Co., Ltd. 销售地址：天津市红桥区芥园道明华里１２号楼８门２０１ 邮编：300300 工厂地址：天津市中北工业园(北园)外环实业园区１２号 邮编：300384 电 话：022-60220191 58883238 58883239 58883240 ：022-60220210 网 址: E-mail: zx@ sale@ 主型号主型号 选择选择 可选项可选项 量程量程 表压表压 0~0.14 至 0~3.5MPa 0~2.1 至 0~21MPa STG944 STG947 ↓ ↓ 表Ⅰ表Ⅰ-表体表体 过程接口（接液）过程接口（接液） 泄放阀泄放阀 隔离膜片隔离膜片 结构材料结构材料 碳钢（镀锌） 碳钢（镀锌） 碳钢（镀锌） 碳钢（镀锌） 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 哈氏合金 C 哈氏合金 C 蒙乃尔合金 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 哈氏合金 C 哈氏合金 C 蒙乃尔合金 316L 不锈钢 合适合金 C 蒙乃尔合金 钽 316L 不锈钢 哈氏合金 C 蒙乃尔合金 钽 哈氏合金 C 钽 蒙乃尔合金 A_ _ B_ _ C_ _ D_ _ E_ _ F_ _ G_ _ H_ _ J_ _ K_ _ L_ _ ● ● ● ● ● ● ● ● ● ● ● 填充液 硅油 DC200 CTFE _ 1_ _ 2_ ● ● 过程接口 1/4”NPT 内螺纹 1/2”NPT 内螺纹（需在可选项中选择转换接头） _ _A _ _G ● ● 表Ⅱ表Ⅱ 不选择 00000 ● 表Ⅲ表Ⅲ-可选项可选项 不选择 通讯协议选项通讯协议选项 HART 通信协议 FOUNDATION Fieldbus（基金会现场总线） 指示表选项指示表选项 模拟表头（0-100 线性，0-10 平凡根） 智能表头 00 HC FF ME SM ● ● r ● ● 定制组态的智能表头 就地调零点 就地调零点和量程 变送器外壳及电子部件选项变送器外壳及电子部件选项 防雷电保护 按用户提供的量程对变送器校验 变送器组态 写保护 316 不锈钢外壳（配 M20 电缆接口） 有 1/2”NPT 转换成 M20 的 316 不锈钢电缆转换接头（BASEEFA EExdⅡC）有 1/2”NPT 转换成 3/4”NPT 的 316 不锈钢电缆转换接头 CI LZ ZS LP CC TC WP SH A1 A2 m x s ● ● ● ● n n u 天津市比利科技发展有限公司 天津市比利科技发展有限公司 Tianjin Bily Science and Technology Development Co., Ltd. 销售地址：天津市红桥区芥园道明华里１２号楼８门２０１ 邮编：300300 工厂地址：天津市中北工业园(北园)外环实业园区１２号 邮编：300384 电 话：022-60220191 58883238 58883239 58883240 ：022-60220210 网 址: E-mail: zx@ sale@ 不锈钢外壳带有由 M20 转换成 1/2”NPT 316 不锈钢电缆转换接头用户提供内容的不锈钢铭牌 空白的不锈钢用户铭牌 低温（-50℃）环境温度 表体选项表体选项 A286 不锈钢(NACE)螺栓和 302/304 不锈钢（NACE）螺帽（用于过程接口）转换接头-1/2”NPT，不锈钢 转换接头-1/2”NPT，哈氏合金 C 改进的 DIN 过程接口（316 不锈钢） 氟橡胶过程接口垫片（标配是特氟隆） 侧面排气/排液 配有 NACE 螺栓的 DIN 标准不锈钢盲法兰 不锈钢参考端（标配是碳钢） 变送器安装支架选项变送器安装支架选项 直角安装支架（碳钢） 直角安装支架（不锈钢） 平面安装之家（碳钢） 服务及证书选项服务及证书选项 在测氧气或氯气介质时，对变送器作清洗处理 过压泄漏试验（有 F3392 证书） 校验测试报告和一致性证书（F3399） 一致性证书（F3391） 原产地证书（F019） FMEDA（SIL）证书 NACE 证书（F0198） 质量保证期选项质量保证期选项 保证期延长-1 年 保证期延长-2 年 保证期延长-3 年 保证期延长-4 年 A3 TG TB LT CR S1 T1 DN VT SV B1 HR MB SB FB OX TP F1 F3 F5 F6 F7 W1 W2 W3 W4 i ● ● z ● c。
