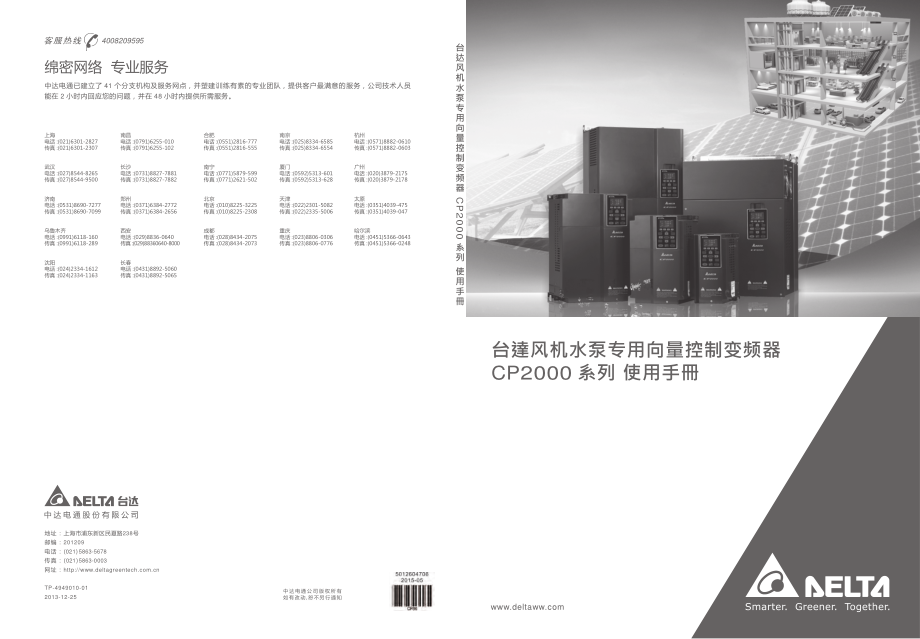

绵密网络 专业服务 中达电通已建立了 41 个分支机构及服务网点，并塑建训练有素的专业团队，提供客户最满意的服务，公司技术人员 能在 2 小时内回应您的问题，并在 48 小时内提供所需服务 地址：上海市浦东新区民夏路238号 邮编：201209 ： （ 021 ） 5863-5678 ：（ 021 ） 5863-0003 网址： TP-4949010-01 2013-12-25 中 达 电 通 公 司 版 权 所 有 如有改动,恕不另行通知 上海 :(021)6301-2827 :(021)6301-2307 武汉 :(027)8544-8265 :(027)8544-9500 济南 :(0531)8690-7277 :(0531)8690-7099 乌鲁木齐 :(0991)6118-160 :(0991)6118-289 沈阳 :(024)2334-1612 :(024)2334-1163 南昌 :(0791)6255-010 :(0791)6255-102 长沙 :(0731)8827-7881 :(0731)8827-7882 郑州 :(0371)6384-2772 :(0371)6384-2656 西安 :(029)8836-0640 :(029)88360640-8000 长春 :(0431)8892-5060 :(0431)8892-5065 合肥 :(0551)2816-777 :(0551)2816-555 南宁 :(0771)5879-599 :(0771)2621-502 北京 :(010)8225-3225 :(010)8225-2308 成都 :(028)8434-2075 :(028)8434-2073 南京 :(025)8334-6585 :(025)8334-6554 厦门 :(0592)5313-601 :(0592)5313-628 天津 :(022)2301-5082 :(022)2335-5006 重庆 :(023)8806-0306 :(023)8806-0776 杭州 :(0571)8882-0610 :(0571)8882-0603 广州 :(020)3879-2175 :(020)3879-2178 太原 :(0351)4039-475 :(0351)4039-047 哈尔滨 :(0451)5366-0643 :(0451)5366-0248 4008209595 台達风机水泵专用向量控制变频器 CP2000 系列 使用手冊 台达风机水泵专用向量控制变频器 CP2000系列 使用手冊 I 使用之前使用之前使用之前使用之前 在操作本产品前，请先详细阅读并注意相关安全讯息，确保自身安全及产品安全。
DANGER ? 在操作配线及安装交流马达驱动器时，请务必确认电源是否关闭 ? 切断交流电源后，交流马达驱动器 POWER 指示灯（位于数字操作器下）未熄 灭前，表示交流马达驱动内部仍有高压十分危险，请勿触摸内部电路及零组件 ? 交流马达驱动器的内部电路板上各项电路组件易受静电的破坏，在未做好防静 电措施前，请勿用手触摸电路板禁止自行改装交流马达驱动器内部的零件或 线路 ? 交流马达驱动器端子务必正确的接地230V 系列采用第三种接地，460V 系 列采用特种接地 ? 交流马达驱动器及配件安装场合应远离火源发热体及易燃物 CAUTION ? 请勿输入交流电源到交流马达驱动器输出端子 U/T1、V/T2、W/T3 中 ? 只有合格的电机专业人员才可以安装、配线及修理保养交流马达驱动器 ? 即使三相交流马达是停止的，交流马达驱动器的主回路端子仍然可能带有危险 的高压 ? 电解电容若长期不通电，其性能会下降故长期放置不用的变频器必须每 2 年 通电 3~4 小时左右(注)，以恢复变频器内部电解电容的性能注：变频器送电 时，必须以可调的 AC 电源（例如：AC 自耦变压器）逐渐加压至变频器额定 电压，不可直接以额定电压送电。
? 运送、安装时的外箱包装（含木箱、木条、纸箱等）的消毒，除虫处理注意事 项： 1. 包装用的木材或纸箱等包材若需要进行消毒、除虫等，请勿使用蒸熏方式， 以免造成机器内零件损毁 2. 请采用其他方式进行消毒、除虫等环境清除方式 3. 可使用高温方式：可将包材至于温度 56℃以上，静置约 30 分钟以上即可 4. 禁止使用蒸熏方式，若因此造成机器损毁，不列为保固范围内 NOTE ? 本说明书中为了详尽解说产品细部，会将外壳拿开或将安全遮盖物拆解后，以图文方式作为描述至于本产 品在运转中，务必依照规定装好外壳及配线正确，参照说明书操作运行，确保安全 ? 说明书内文的图标，为了方便说明事例，会与实体机种稍有不同，但不会影响客户权益 ? 产品文件有更新或修改内容时，可至台达电子工业自动化类产品下载最新版本 ( .tw/industrialautomation/ ) ? 当内文叙述有提及驱动器或驱动器文字叙述，皆意指交流马达驱动器 II 目 录 00 目录…………………………………………………………………………………………………II 01 产品装置………………………………………………………………………………………….1-1 02 检查 VFD007CP43A/4EA-21; VFD015CP23A-21; VFD015CP43B/4EB-21; VFD022CP23A-21;VFD022CP43B/4EB-21; VFD037CP23A-21; VFD037CP43B/4EB-21; VFD040CP43A/4EA-21; VFD055CP23A-21; VFD055CP43B/4EB-21; VFD075CP43B/4EB-21 框号 B VFD075CP23A-21; VFD110CP23A-21; VFD110CP43B/4EB -21; VFD150CP23A-21; VFD150CP43B/4EB -21; VFD185CP43B/4EB -21 框号 C VFD185CP23A-21; VFD220CP23A-21; VFD220CP43A/4EA -21; VFD300CP23A-21; VFD300CP43B/4EB -21; VFD370CP43B/4EB -21 框号 D0 VFD450CP43S-00; VFD550CP43S-00; VFD450CP43S-21; VFD550CP43S-21 框号 D VFD370CP23A-00/23A-21; VFD450CP23A-00/23A-21; VFD750CP43B-00/43B-21; VFD900CP43A-00/43A-21 框号 E VFD550CP23A-00/23A-21; VFD750CP23A-00/23A-21; VFD900CP23A-00/23A-21; VFD1100CP43A-00/43A-21; VFD1320CP43B-00/43B-21 框号 F VFD1600CP43A-00/43A-21; VFD1850CP43B-00/43B-21 框号 G VFD2200CP43A-00/43A-21; VFD2800CP43A-00/43A-21 框号 H VFD3150CP43A-00/43C-00/43C-21; VFD3550CP43A-00/43C-00/43C-21; VFD4000CP43A-00/43C-00/43C-21 NOTE 以上 A~D 皆为最小所需距离，若低于此距离将会影响风扇性能。
02检查 VFD3550CP43A-00; VFD4000CP43A-00 235kg(518.1Ibs) H2 VFD3150CP43C-00; VFD3550CP43C-00; VFD4000CP43C-00 257kg(566.6Ibs) H3 VFD3150CP43C-21; VFD3550CP43C-21; VFD4000CP43C-21257kg(566.6Ibs) 04接线方式 4-1 04 接线方式 打开交流马达驱动器上盖后，露出各接线端子排，检查各主回路电路及控制回路电路之端子是否标示清 楚及接线时注意以下各项说明，千万不要接错线交流马达驱动器的主回路电源端子R/L1、S/L2、T/L3是 输入电源端如果将电源错误连接于其它端子，则将损坏交流马达驱动器另外应确认电源应在铭牌标示 的允许电压/电流范围内（参考1-1 产品外观之铭牌说明） ? 接地端子必须良好接地，一方面可以防止雷击或感电事故，另外能降低噪声干扰 ? 各连接端子与导线间的螺丝请确实锁紧，以防震动松脱产生火花 DANGER ? 若要改变接线， 首先应关掉运转的变频器电源， 因为内部回路直流部分滤波电容器完 成放电需要一定时间。
为避免危险，客户可使用直流电压表作测试确认电压值小 于25Vdc安全电压值后，才能开始进行配线若使用者未让变频器充分时间放电， 内部会有残留电压，此时进行配线会造成电路短路并发生火花现象，所以请用户最 好在无电压条件下进行作业以确保自身安全 ? 配线作业应由专业人员进行确认电源断开（OFF）后才可作业，否则可能发生感电 事故 ? 配线时，配线线径规格之选定，请依照电工法规之规定施行配线，以策安全 ? 完成电路配线后，请再次检查以下几点： 1. 所有连接是否都正确无误？ 2. 有无遗漏接线？ 3. 各端子和连接线之间是否有短路或对地短路？ 04接线方式 4-2 4-1 接线图 R(L1 ) S (L2) T(L 3) R(L1) S(L2) T(L3) 马达 U(T1 ) V(T2 ) W(T3) IM 3~ 提供三相电源输入 直流电抗器 选购 () +2B2 制动电阻 选购 () +1 - 短路片 适用框号~A C 无熔丝断路器 保险丝 RA2和RA3：只有N.O. . RB1 多功能输出接点1（Relay常闭b） RC1 多功能输出接点共同端（Relay） RA2 多功能输出接点2（Relay常开a） RC2 多功能输出接点共同端（Relay） RA3 多功能输出接点3(Relay常开a) RC3 多功能输出接点共同端(Relay) +10V 速度设定用电源 模拟频率设定用电源+10Vdc 20mA -10V 速度设定用电源 模拟频率设定用电源-10Vdc 20mA AVI1 模拟电压频率指令 ACM AVI1 +10V AVI1线路 内部线路 阻抗：20kΩ 范围：0~20mA/4~20mA/0~10V=0~最大输出频率 （参数01-00） 切换插槽：AVI Switch 出厂设定为0~10V ACI 模拟电流频率指令 ACM ACI ACI 线路 内部线路 阻抗：250Ω 范围：0~20mA/4~20mA/0~10V=0~最大输出频率 （参数01-00） 切换插槽：ACI Switch 出厂设定为4~20mA AVI2 模拟电压频率指令 AVI2 线路 内部线路 阻抗：20kΩ 范围：0 ~ 10VDC=0~最大输出频率(Pr.01-00) AFM1 0~10V 最大输出电流2Ma，最大负载5kΩ -10~10V 最大输出电流2mA，最大负载5kΩ 输出电流：2mA max 分辨率：0~10V对应最大操作频率 范围：0~10V → -10~+10V 切换插槽：AFM Switch 出厂设定为0~10V 06控制回路端子 6-5 AFM2 0~10V最大输出电流2mA，最大负载5kΩ 0~20mA最大负载500Ω 输出电流：20mA max 分辨率：0~10V对应最大操作频率 范围：0~10。
