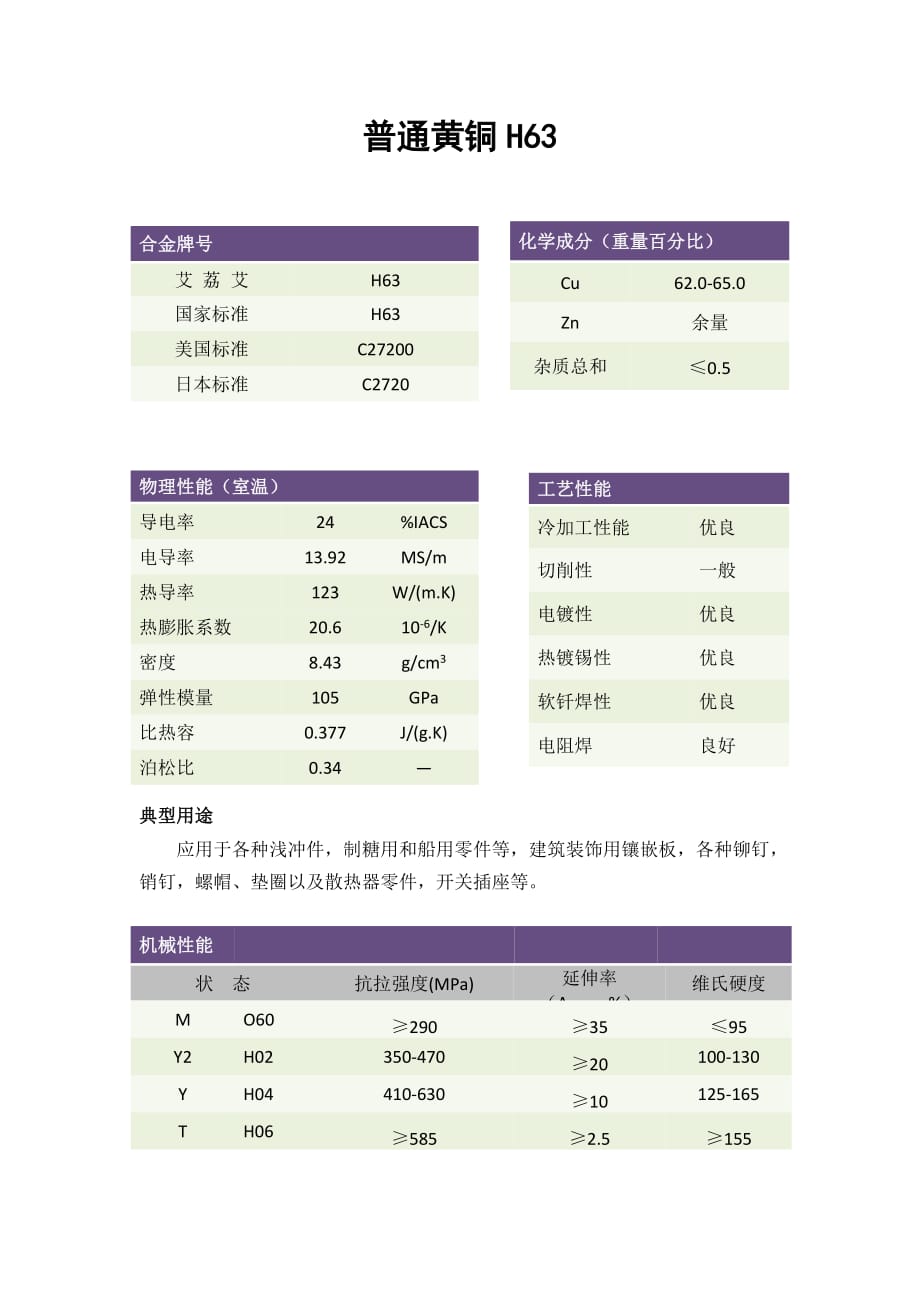

合金牌号艾 荔 艾H63国家标准H63美国标准C27200日本标准C2720普通黄铜H63化学成分（重量百分比）Cu62.0-65.0Zn余量杂质总和≤0.5物理性能（室温）导电率24%IACS电导率13.92MS/m热导率123W/(m.K)热膨胀系数20.610-6/K密度8.43g/cm3弹性模量105GPa比热容0.377J/(g.K)泊松比0.34— 工艺性能冷加工性能优良切削性一般电镀性优良热镀锡性优良软钎焊性优良电阻焊良好典型用途应用于各种浅冲件，制糖用和船用零件等，建筑装饰用镶嵌板，各种铆钉，销钉，螺帽、垫圈以及散热器零件，开关插座等机械性能状 态抗拉强度(MPa)延伸率（A11.3，%）维氏硬度MO60≥290≥35≤95Y2H02350-470≥20100-130YH04410-630≥10125-165TH06≥585≥2.5≥155厚度公差厚度（mm）0.08-0.15>0.15-0.20>0.2-0.3>0.3-0.4>0.4-0.6>0.6-0.8公差（mm）0.00250.0040.0050.00750.010.0125厚度（mm）>0.8-1.2>1.2-1.5>1.5-2.0>2.0-2.6>2.6-3.0>3.0-4.0公差（mm）0.0150.020.0250.030.040.05宽度公差厚度（mm）0.08-0.5>0.5-1.0>1.0-1.8>1.8-3.0>3.0-4.0宽度及公差（mm）5-500.050.080.10.20.3>50-1000.0750.10.150.20.3>1000.10.150.20.30.5毛刺厚 度（mm）边缘毛刺（mm），不大于≤0.500.02>0.50-1.00.04>1.0-2.00.05>2.0-4.00.1表面粗糙度Ra（μm）≤0.3侧边弯曲度h（mm/m）侧边弯曲度检测方法宽度（mm）厚度（mm）>0.08-0.6>0.6-2.0>2.0-4.0≤9≤1.0≤1.0—>9-13≤1.0≤1.0—>13-25≤1.0≤1.0—>25-50≤1.5≤1.0—>50-100≤1.5≤1.5—>100-625≤1.5≤1.5—横向弯曲度宽度L（mm）5-50>50-200>200-625横向弯曲度h（mm），不大于0.01L0.015L0.02L横向弯曲度检测方法纵向平整度（蛇形）宽度（mm）5-100>100-625纵向平直度h（mm/m）≤3≤5纵向平整度检测方法扭曲度宽度（mm）≤30>30-100>100-625扭曲度（）≤10≤5—扭曲度检测方法翘曲度宽度（mm）≤100>100-300>300-625翘曲度h（mm/m）≤50≤100—翘曲度检测方法。
