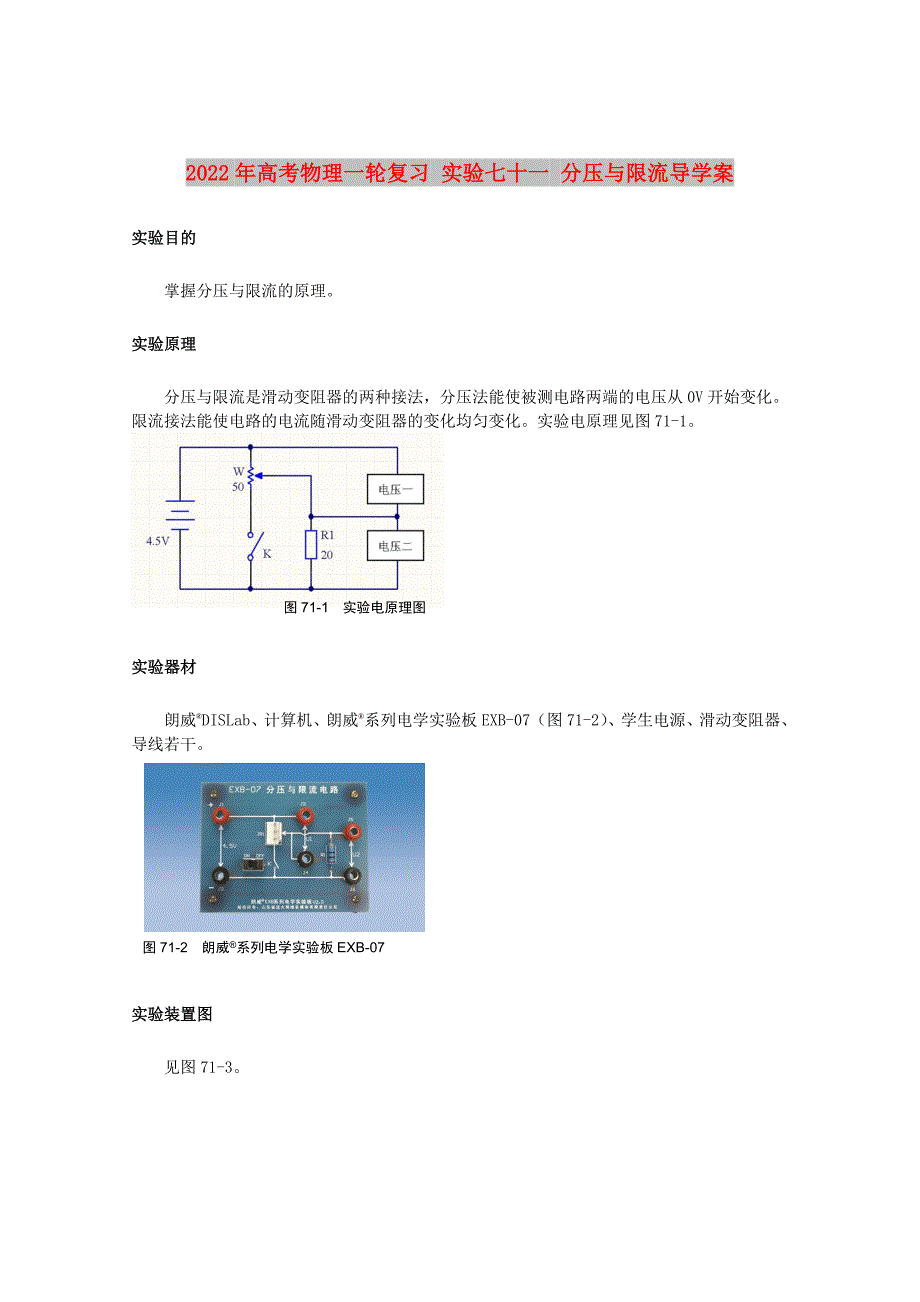

2022年高考物理一轮复习 实验七十一 分压与限流导学案实验目的掌握分压与限流的原理实验原理分压与限流是滑动变阻器的两种接法，分压法能使被测电路两端的电压从0V开始变化限流接法能使电路的电流随滑动变阻器的变化均匀变化实验电原理见图71-1图71-1 实验电原理图实验器材朗威®DISLab、计算机、朗威®系列电学实验板EXB-07（图71-2）、学生电源、滑动变阻器、导线若干图71-2 朗威®系列电学实验板EXB-07实验装置图见图71-3图71-3 实验装置图实验过程与数据分析1． 将两只电压传感器接入数据采集器；2． 将滑动变阻器接入实验板；3． 当K闭合，此时为分压式接法；4． 将两只电压传感器的测量夹分别接到U1、U2的两端；5． 调节滑动变阻器，可以看到两只传感器都能测得到0V~4.5V；6． 当K断开，此时为限流接法7． 调节滑动变阻器，可以发现U2的值虽不能象分压接法那样测到零电压，但U2随变阻器的调节呈现均匀变化，表明滑动变阻器（电位器W1）对R1中的电流更容易调节，即W1对R1来讲起到了限流作用。
