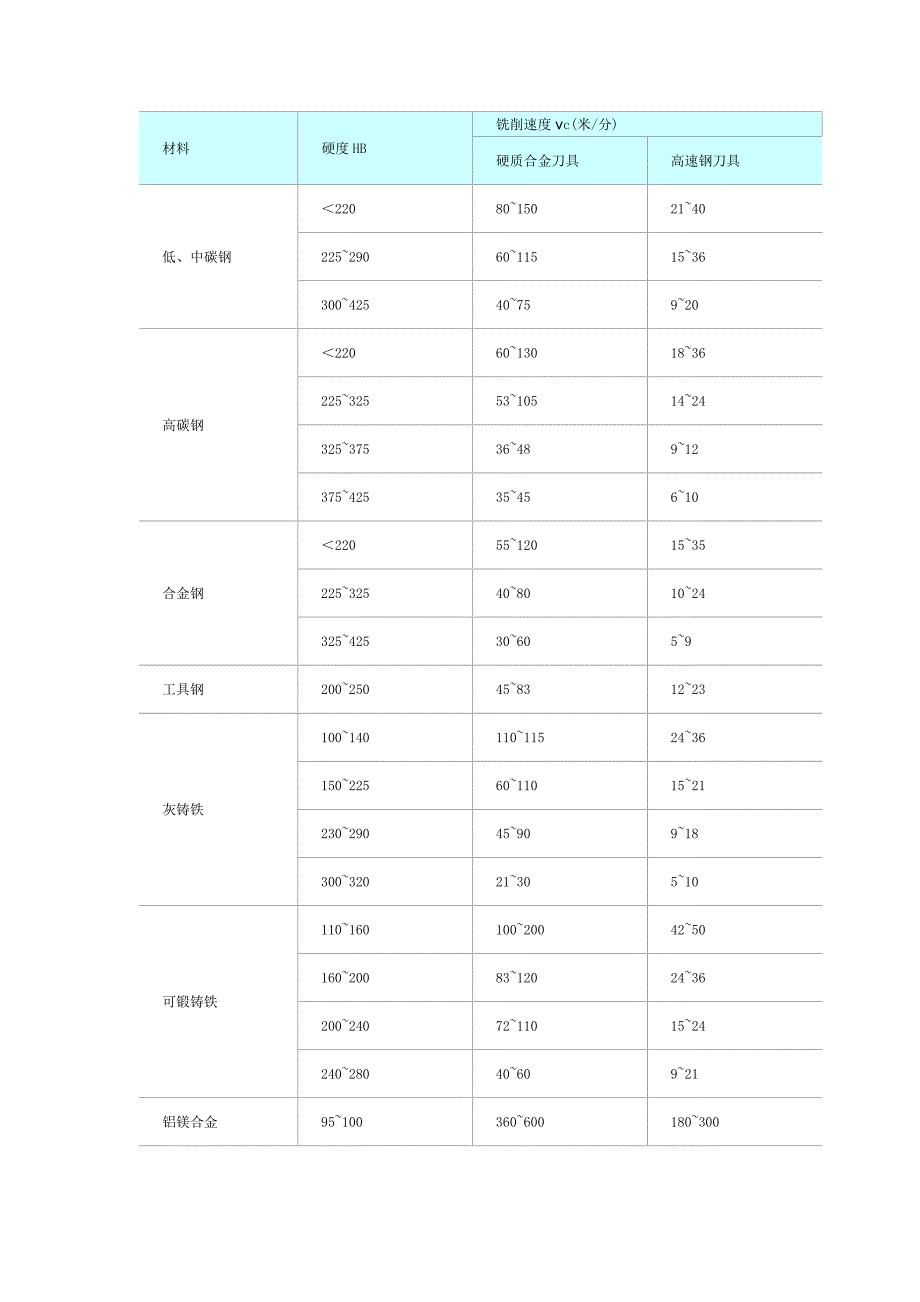

材料硬度HB铣削速度νc(米/分)硬质合金刀具高速钢刀具低、中碳钢＜22080~15021~40225~29060~11515~36300~42540~759~20高碳钢＜22060~13018~36225~32553~10514~24325~37536~489~12375~42535~456~10合金钢＜22055~12015~35225~32540~8010~24325~42530~605~9工具钢200~25045~8312~23灰铸铁100~140110~11524~36150~22560~11015~21230~29045~909~18300~32021~305~10可锻铸铁110~160100~20042~50160~20083~12024~36200~24072~11015~24240~28040~609~21铝镁合金95~100360~600180~300 硬度表示材料抵抗硬物体压入其表面的能力它是金属材料的重要性能指标之一一般硬度越高，耐磨性越好常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度 1.布氏硬度（HB） 以一定的载荷(一般3000kg)把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度（HR） 当H gt;450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度根据试验材料硬度的不同，分三种不同的甓壤幢硎荆?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等） HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等） HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等） 3 维氏硬度（HV） 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV) 根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表抗拉强度RmN/mm2 维氏硬度HV 布氏硬度HB 洛氏硬度HRC 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7 1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.9 1555 480 (456) 47.7 1595 490 (466) 48.4。
