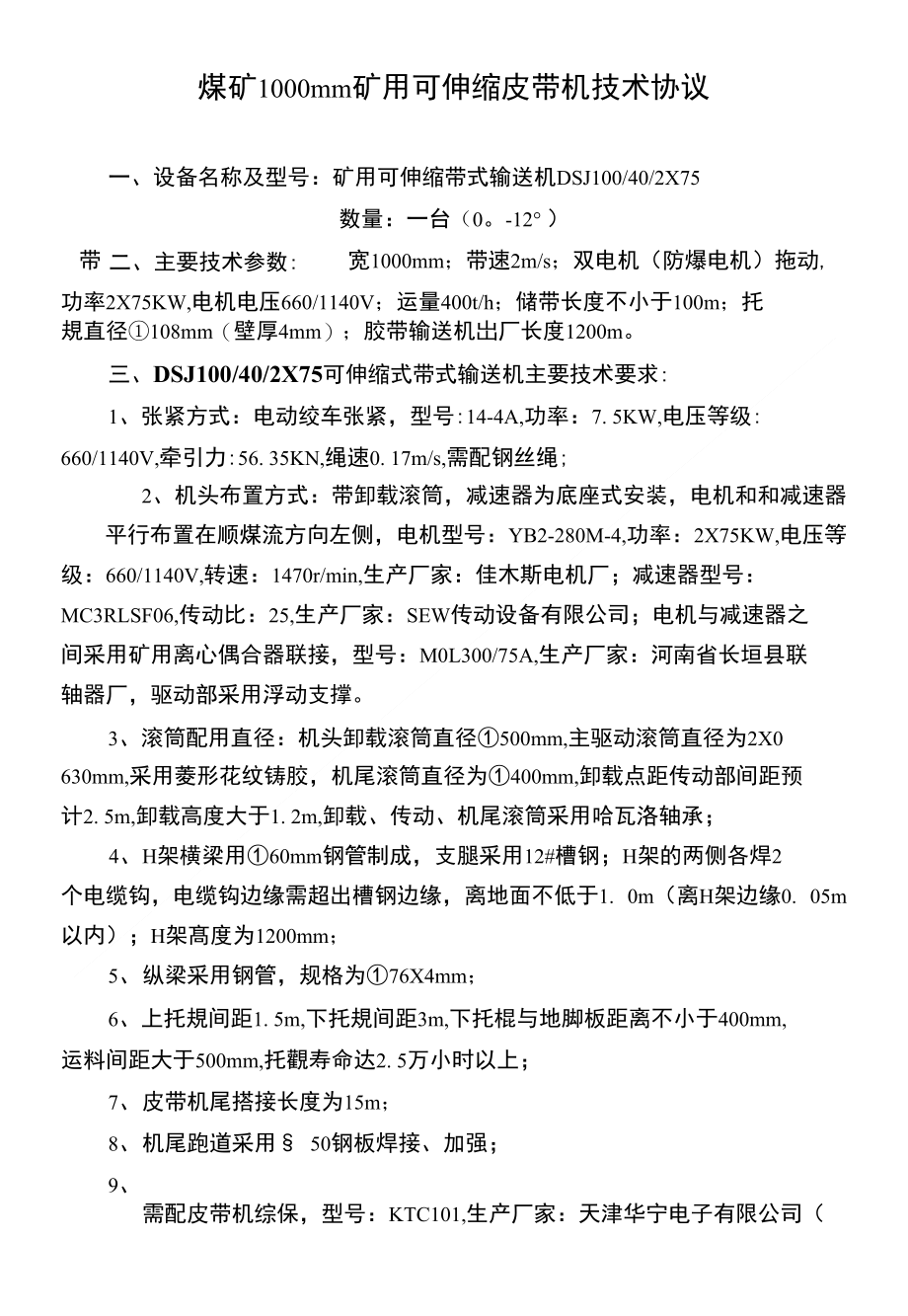

煤矿1000mm矿用可伸缩皮带机技术协议一、设备名称及型号：矿用可伸缩带式输送机DSJ100/40/2X75数量：一台（012° ）二、主要技术参数:带宽1000mm；带速2m/s；双电机（防爆电机）拖动,功率2X75KW,电机电压660/1140V；运量400t/h；储带长度不小于100m；托 規直径①108mm（壁厚4mm）；胶带输送机岀厂长度1200m三、DSJ100/40/2X75可伸缩式带式输送机主要技术要求:1、张紧方式：电动绞车张紧，型号:14-4A,功率：7. 5KW,电压等级:660/1140V,牵引力:56. 35KN,绳速0. 17m/s,需配钢丝绳;2、机头布置方式：带卸载滚筒，减速器为底座式安装，电机和和减速器 平行布置在顺煤流方向左侧，电机型号：YB2-280M-4,功率：2X75KW,电压等级：660/1140V,转速：1470r/min,生产厂家：佳木斯电机厂；减速器型号： MC3RLSF06,传动比：25,生产厂家：SEW传动设备有限公司；电机与减速器之 间采用矿用离心偶合器联接，型号：M0L300/75A,生产厂家：河南省长垣县联 轴器厂，驱动部采用浮动支撑。
3、滚筒配用直径：机头卸载滚筒直径①500mm,主驱动滚筒直径为2X0630mm,采用菱形花纹铸胶，机尾滚筒直径为①400mm,卸载点距传动部间距预 计2. 5m,卸载高度大于1. 2m,卸载、传动、机尾滚筒采用哈瓦洛轴承；4、 H架横梁用①60mm钢管制成，支腿采用12#槽钢；H架的两侧各焊2 个电缆钩，电缆钩边缘需超出槽钢边缘，离地面不低于1. 0m（离H架边缘0. 05m 以内）；H架髙度为1200mm；5、 纵梁采用钢管，规格为①76X4mm；6、上托規间距1. 5m,下托規间距3m,下托棍与地脚板距离不小于400mm,运料间距大于500mm,托觀寿命达2. 5万小时以上；7、 皮带机尾搭接长度为15m；8、 机尾跑道采用§ 50钢板焊接、加强；9、 需配皮带机综保，型号：KTC101,生产厂家：天津华宁电子有限公司（后附配置明细表）；10、为确保通用互换，要求本次购买皮带机的电机、减速器、滚筒的连接、 安装方式及上、下托棍，都能与我矿09年购置淮南煤矿机械厂生产的皮带机 互换四、性能保证：1、 乙方提供的设备的技术性能参数必须满足甲方的技术要求；2、 设备到货后乙方要派技术人员参加设备运行调试，如果设备有明显的 外表损坏或运行后发现缺陷，乙方负责免费更换；3、 乙方必须保证设备的性能、质量和功能，设备投入运行后与买方进行 验收，对验收存在的一般问题必须在1天内处理完毕，如存在较大质量问题， 甲方有权退货；4、 乙方提供足够的调试备件，对于调试过程中非甲方造成的设备损坏， 乙方负责免费更换；5、 乙方中标后，在技术协议签订一周内，提供系统布置方案及基础图、 安装图。
设备到矿后，根据需要进行现场安装技术指导，并负责相关人员的技 术培训；6、 乙方必须向甲方随机提供产品使用说明书五份，设备供货清单三份， 三证（MA证、防爆合格证、产品合格证）必须齐全；7、 乙方所供易损件（托觀、滚筒等）保质为八个月，其余保质期为货到 矿安装运行之日起一年，如三个月内未安装，则质保期为货到矿之日起15个 月；8、 乙方所供设备出现故障，必须在24小时内到矿使用现场解决所存在的 问题；序号名称型号单位数量备注1矿用隔爆兼本质安全型电源KDWI0I台12组合扩音KTK10I-2-HA台63组合扩音KTKI01-2-HAI台14组合急停闭锁开关KHJ15/18-1-H台65矿用远程控制箱KDG-127/3-4台16多功能终端KFD101台1725米矿用通信拉力电缆MHYBV-7-1-X25根248本质安全型速度传感器GSC6-SC台19本质安全型堆煤传感器GUD-330-D1台110本质安全型跑偏传感器GEJ-15-P台211本质安全型温度传感器GWM-40-W台112本质安全型烟雾传感器GQL0.1-Y台113矿用本质安全型撕裂传感器GVY1台114矿用隔爆型电磁阀（不含管路）DFB-20/5个115屏蔽阻燃控制软电缆MKVVRP-450/750-4*0.5米15016插座专用U型销KTKI01」5个20赠送17通用安装护板KTK101」6套618急停闭锁开关安装护板KHJ 15/18-1.01台619矿用托揽闭锁AKTKI01.17-A个25020控制器及电源箱安装架KTC101/102-AZJ套121电缆连接器KTK101.04个12。
