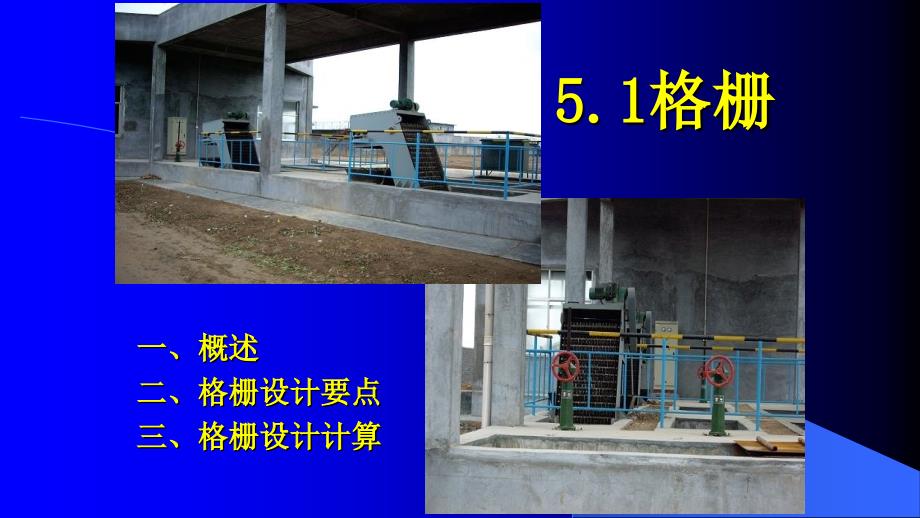

5.1格栅,一、概述 二、格栅设计要点 三、格栅设计计算,格栅,格栅： 格栅是由一组（或多组） 相平行的金属栅条与框架 组成，倾斜安装在进水的 渠道，或进水泵站集水井 的进口处，或取水口的进 口端以拦截污水中粗大的 悬浮物及杂质,作用：去除可能堵塞水泵 机组及管道阀门的较粗大 悬浮物，并保证后续处理 设施能正常运行,选用栅条间距的原则： 不堵塞水泵和水处理厂 站的处理设备,格栅类型,1）按形状,平面格栅：筛网呈平面 曲面格栅：筛网呈弧状,2）按栅条的间隙,粗格栅（50-100mm） 中格栅（10-40mm） 细格栅（3-10mm,格栅分类,3）按筛余物清理方式,人工清渣 机械清渣,4）按格栅活动方式,固定格栅 活动格栅,手耙式 机械耙式,钢索格栅 回转格栅,适宜栅渣量大于0.2m3/d,格栅分类,称为栅渣,格栅栅条 断面形状,过格栅渠道 的水流流速,污水过栅条 间距的流速,矩形,圆形,方形,圆形的水利条件较方 形好，但刚度较差 目前多采用断面形 式为矩形的栅条,格栅栅条 断面形状,过格栅渠道 的水流流速,污水过栅条 间距的流速,一方面泥沙不至于 沉积在沟渠底部,另一方面截留的污染 物又不至于冲过格栅,通常采用0.40.9m/s,格栅渠道的宽度要设置得当， 应使水流保持适当流速,格栅栅条 断面形状,过格栅渠道 的水流流速,污水过栅条 间距的流速,人工清除,设计面积应采用较大的安 全系数，一般不小于进水 渠道面积的2倍，以免清 渣过于频繁,与水平面倾角： 4560,机械清除,过水面积一般应不小于 进水管渠的有效面积的 1.2倍,与水平面倾角： 6070,格栅的清渣方法,钢索格栅,特点： 1、钢绳牵引耙污斗，适用于渠深较大的格栅井。
2、与链条传动除污机相比，结构简单，重量轻，耗电少 3、仅耙污斗在工作时短期置于污水中，其余时间运动机件均在井上，便于维护 4、耙污斗容积大，可捞取石块等大颗粒固体物，属于粗格栅类设备 5、自动化程度高，运行安全可靠 6、运行平稳，无噪声,1、驱动装置 2、抬耙装置3、刮渣装置4、钢丝绳5、除污耙6、主板架7、格栅8、平台及梯子,回转式钩齿格栅除污机,用途： 回转式钩齿格栅除污机是一种中、细栅隙类的格栅除污机该机放置在取水站、各类泵站、污水处理厂进水口的粗格栅除污机之后，或直接放置在进水口拦截进水渠道中的各种固体漂浮物,SRH型回转式钩齿格栅除污机（外形图,1、机架 2、地脚支 3、检修孔 4、传动机 5、前封板 6、减速机 7、钩齿链装置,高链式格栅除污机,用途： 高链式格栅除污机适用于泵站及污水处理厂渠道较深的进水口处拦截和去除污水中较大漂浮物和悬浮物，属于粗格栅类型设备,1. 驱动装置2. 卸渣机构3. 机架4. 链轮机构5. 栅条6. 除污耙7. 操作平台,鼓轮格栅,人工清渣格栅示意图,格栅,操作平台,滤水板,移动式伸缩臂机械格栅示意图,耙斗,格栅,行走轮,二、格栅的设计要点,1.水泵前格栅栅条间隙，应根据水泵允许通过污物的能力来确定。
2.污水处理系统设计中，设二道格栅，一般在泵房前设一道中格栅，在泵房后设一道细格栅同时格栅栅条间隙应符合下列要求： 人工清除为2540mm； 机械清除为1625mm； 最大间隙40mm 3.栅渣量在无当地运行资料时，可采用经验数据,4.每日栅渣量0.2m3，一般采用机械清渣，同时机械格栅不宜少于2台，并一用一备 5.格栅前渠道内的水流速度一般为0.40.9m/s，过栅流速一般为0.61.0m/s，格栅倾角一般为4570，而机械格栅一般为6070，特殊类型可达90 6.栅前水渠设计成渐扩，防止阻水回流通过格栅的水头损失一般采用0.080.15m 7.放置格栅的沟度超过7m宜选用钢丝绳型格栅机；深度在2m或2m以下宜采用弧格栅；中等深度宜采用链式除污机 8.单台格栅机工作宽度一般不大于3.0m，超过时可采用多台,9.栅条的高度一般按正常高水位决定，当前池内设有可靠的自动装置时，则栅条的高度应比正常高水位高出1.0m以上，以增加安全度如无可靠的自控设备，则栅条的高度应考虑非常高水位 10.格栅间必须设置工作台，台面应高出栅前最高 设计水位0.5m其工作台两侧过道宽度不应小于0.7m，工作台正面过道宽度不应小于1.21.5 m。
工作台应有安全和冲洗设施,格栅所截留的污染物数量与地区的情况、污水沟道 系统的类型，污水流量以及栅条的间距等因素有关， 可参考的一些数据,当栅条间距为16-25mm时，栅渣截留量为 0.10-0.05m3/103m3污水； 当栅条间距为40mm左右时，栅渣截留量为 0.03-0.01 m3/103m3污水； 栅渣的含水率约为80%，密度约为960kg/m3,三、格栅的设计计算,通过格栅的水头损失h2的计算,h0-计算水头损失，m； v-污水流经格栅的速度，m/s； -阻力系数，其值与格栅栅条的断面几何形状有关，见表10-4； -格栅的放置倾角； g-重力加速度，m/s2； k-考虑到由于格栅受污染物堵塞后，格栅阻力增大的系数， 可用式：k=3.36v-1.32求定，一般采用k=3 城市污水一般取0.1-0.4m,格栅的设计与计算,格栅的建筑尺寸,1.格栅的间隙数量n可由下 式决定： 式中： qvmax-最大设计流量，m3/s； d-栅条间距，m； h-栅前水深，m； v-污水流经格栅的速度，m/s,2.格栅的建筑宽度b由下式决定 式中：b-格栅的建筑宽度，m s-栅条宽度，m 3.栅后槽的总高度h总由下式决定 式中： h-栅前水深，m； h2-格栅的水头损失，m； h1-格栅前渠道超高， 一般h1=0.3m,格栅的建筑尺寸,4.格栅的总建筑长度L由下 式决定 式中： L1-进水渠道渐宽部位的长度，m； 其中： b1-进水渠道宽度m； 1-进水渠道渐宽部位的展开角度， 一般1=20； L2-格栅槽与出水渠道连接处的渐窄 部位的长度，一般L2=0.5L1 ； H1-格栅前的渠道深度，m,5.每日栅渣量W由下式 决定 式中： W1-栅渣量，m3/103m3污水； KZ-生活污水流量总变化 系数。
